Вращательный абсолютный энкодер положения: Абсолютный энкодер CMV36 - DQ

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Специальные клиентские решения
  • Возможность использования дополнительных интерфейсов
  • Конструкция очень малого размера
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CMV36 - DQ
Питание
Напряжение питания
11…27 В-
Потребление тока без нагрузки
<= 100 мА
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 24 бит
Число шагов на оборот
<= 4096
Число оборотов
<= 4096
Точность
± 1,4 °
Интерфейс DRIVE-CLiQ
DRIVE-CLiQ
Интерфейс системы SIEMENS
Физический уровень
Ethernet
Подключение
Система привода SINAMICS
Скорость передачи данных
Удельное значение
100 мбит/с
Максимальная скорость, мех.
<= 6000 1/мин.
Нагрузка на вал, осевая/радиальная
<= 5 Н, <= 10 Н
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
3000 1/мин.
Рабочая температура
± 60 °
Нагрузка на вал, осевая/радиальная
<= 5 Н, <= 10 Н
Начальная точка, нагрузка на вал
на конце вала
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,5E-6 кг м²
Момент запуска, 20 °C
2 Н-см
Масса, стандартная
0,15 кг
Общие условия эксплуатации абсолютного энкодера CMV36 - DQ
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
-25…+70 °C
Температура хранения, сух.
-20…+85 °C
Относительная влажность
98 %
Класс защиты
Стандартное значение
IP54

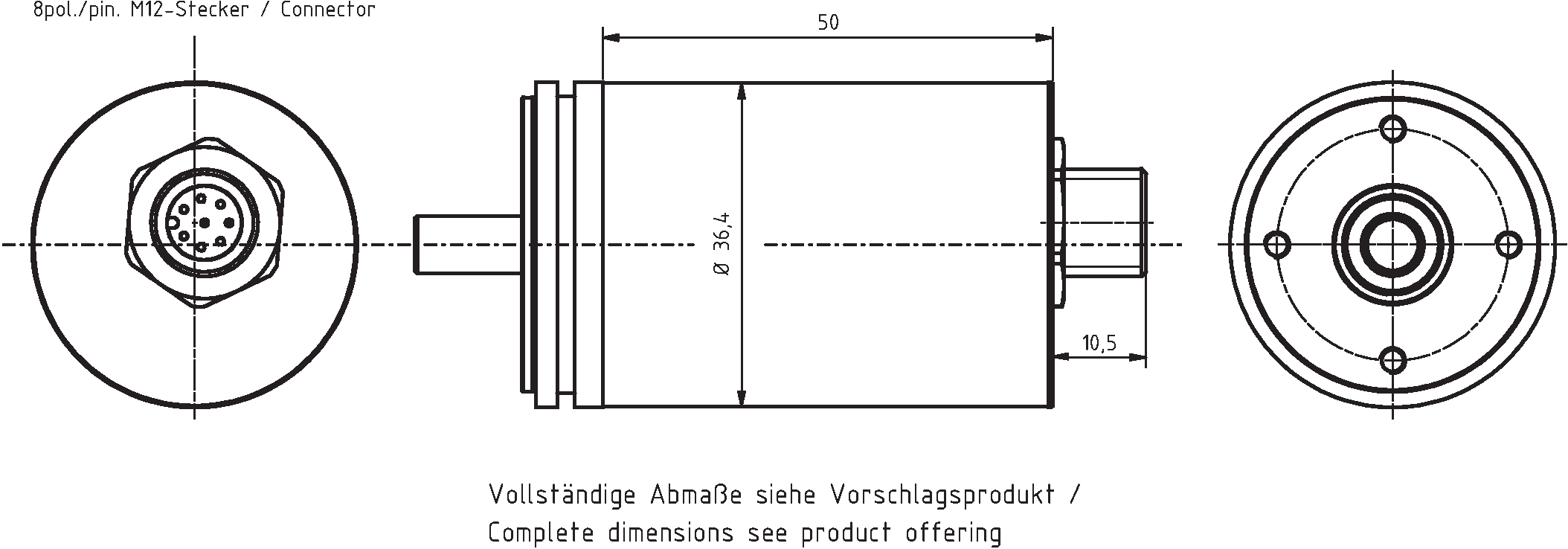

Drawing
Absolute-Encoder CMV36 - DQ
K-CMV36-DQ-1.pdfСкачать (527,45 Кб)
