Камеры Basler dart

Миниатюрное бескорпусное исполнение, широкие возможности и подходящий интерфейс для вашей системы

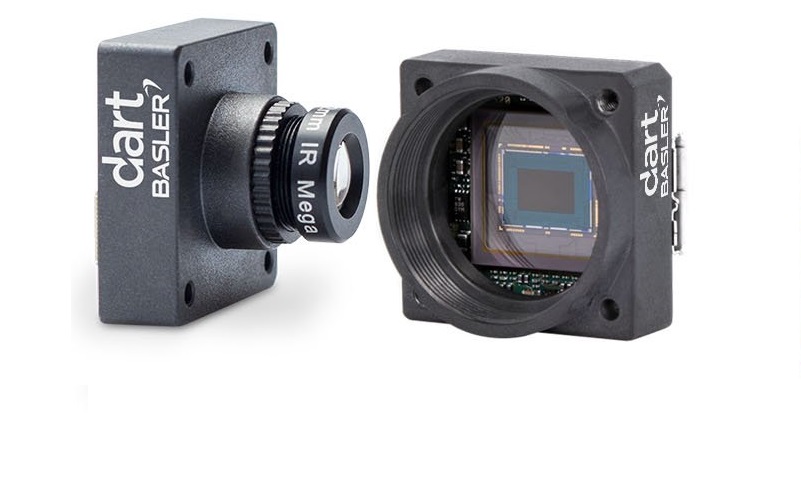

Камеры dart предлагаются с различными вариантами крепления, что позволяет использовать множество объективов, в том числе недорогие объективы с креплением стандарта S-Mount. Кроме того, камеры этой серии стали новым стандартом миниатюрных бескорпусных камер с габаритами всего 27 х 27 мм.

Камеры Basler dart оснащаются самыми разнообразными интерфейсами передачи данных. Модели, совместимые со стандартом USB3 Vision, обеспечивают массу преимуществ, включая простоту интеграции, удобство эксплуатации благодаря технологии Plug-and-Play и безопасную передачу данных с пропускной способностью до 350 МБ/с, которая позволяет в полной мере использовать все возможности сенсора.


BCON воплощает в себе синергизм технологий передачи данных во встраиваемых системах, такие как LVDS и MIPI CSI-2, с возможностями и стандартами машинного зрения, например GenICam. BCON for MIPI специально разработан для встраиваемых систем машинного зрения с интерфейсом MIPI CSI-2. В зависимости от модели, предварительная обработка изображения выполняется либо блоком обработки сигналов изображения (ISP) процессора хост-системы, что позволяет проектировать встраиваемые системы с низким ресурсопотреблением без ущерба для качества изображения, либо непосредственно на стороне камеры для обеспечения максимальной гибкости.

Интерфейс Basler BCON для LVDS предлагает надежную передачу данных изображения благодаря технологии на базе LVDS, а также обеспечивает максимальную экономию затрат на интеграцию возможностей машинного зрения в промышленные встраиваемые системы. Интерфейс BCON идеально подходит для встраиваемых систем, основным требованием к которым является невысокая стоимость производства.

Преимущества серии Basler dart

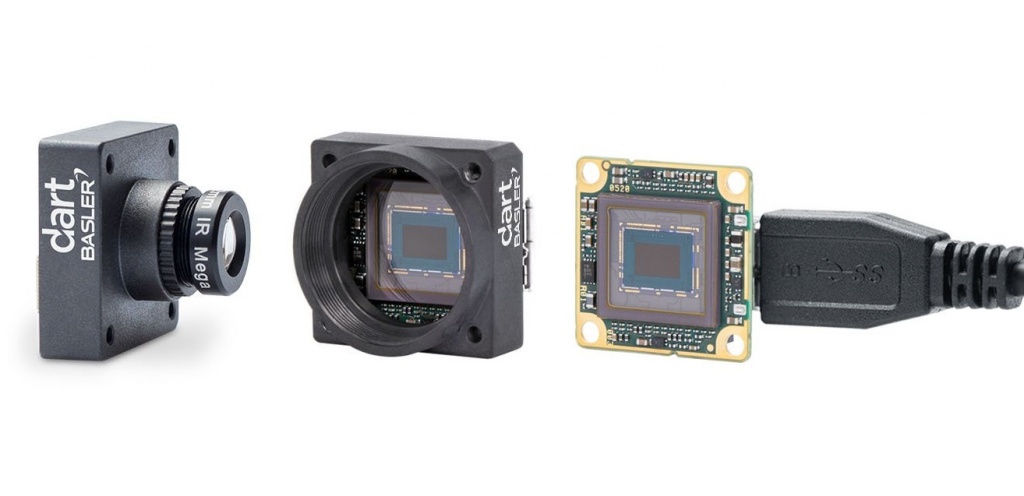

  • Три варианта исполнения: с креплением S-Mount, CS-Mount и бескорпусное исполнение
  • Бескорпусное исполнение: габариты всего 27 x 27 мм и вес 5 г; исполнение с креплениями S-Mount и CS-Mount: всего 29 x 29 мм и 15 г
  • Популярные сенсоры Sony, ON Semiconductor и e2v (с технологией КМОП) разрешением от 1,2 до 13 Мп и скоростью съемки до 160 кадр/с
  • Непревзойденные возможности предварительной обработки изображения, включая дебайеризацию, шумоподавление, увеличение резкости и многие другие;
  • Работа по единому кабелю благодаря интерфейсу USB 3.0 с технологией Plug-and-Play
  • Интерфейс Basler BCON для MIPI: специально для систем с портом MIPI CSI-2
  • Интерфейс Basler BCON для LVDS: совместим с технологиями на базе LVDS и отвечает самым строгим требованиям к встраиваемым системам
  • Бесплатный многофункциональный пакет программного обеспечения pylon для управления камерами
  • Долговременная доступность и проверенная надежность для промышленного применения

Модели

Аксессуары

Файлы для скачивания

Модель камеры Разрешение (Г x В) Разрешение Сенсор Частота кадров Монохромная / цветная Интерфейс
daA1280-54lc (S-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Color BCON for LVDS
daA1280-54lm (S-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Mono BCON for LVDS
daA1280-54uc (No-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Color USB 3.0
daA1280-54um (No-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Mono USB 3.0
daA1280-54um (S-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Mono USB 3.0
daA1280-54um (CS-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Mono USB 3.0
daA1280-54uc (CS-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Color USB 3.0
daA1280-54uc (S-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Color USB 3.0
daA1280-54lm (No-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Mono BCON for LVDS
daA1280-54lm (CS-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Mono BCON for LVDS
daA1280-54lc (No-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Color BCON for LVDS
daA1280-54lc (CS-Mount) 1280 px x 960 px 1.2 MP AR0134 54 fps Color BCON for LVDS
daA1600-60uc (No-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Color USB 3.0
daA1600-60um (CS-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Mono USB 3.0
daA1600-60lc (S-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Color BCON for LVDS
daA1600-60lm (S-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Mono BCON for LVDS
daA1600-60um (No-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Mono USB 3.0
daA1600-60um (S-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Mono USB 3.0
daA1600-60uc (CS-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Color USB 3.0
daA1600-60uc (S-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Color USB 3.0
daA1600-60lm (No-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Mono BCON for LVDS
daA1600-60lm (CS-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Mono BCON for LVDS
daA1600-60lc (No-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Color BCON for LVDS
daA1600-60lc (CS-Mount) 1600 px x 1200 px 2 MP EV76C570 60 fps Color BCON for LVDS
daA1920-15um (No-Mount) 1920 px x 1080 px 2 MP MT9P031 15 fps Mono USB 3.0
daA1920-30uc (S-Mount) 1920 px x 1080 px 2 MP MT9P031 30 fps Color USB 3.0
daA1920-30um (S-Mount) 1920 px x 1080 px 2 MP MT9P031 30 fps Mono USB 3.0
daA1920-30um (No-Mount) 1920 px x 1080 px 2 MP MT9P031 30 fps Mono USB 3.0
daA1920-30um (CS-Mount) 1920 px x 1080 px 2 MP MT9P031 30 fps Mono USB 3.0
daA1920-30uc (No-Mount) 1920 px x 1080 px 2 MP MT9P031 30 fps Color USB 3.0
daA1920-30uc (CS-Mount) 1920 px x 1080 px 2 MP MT9P031 30 fps Color USB 3.0
daA1920-160uc (S-Mount) 1920 px x 1200 px 2.3 MP IMX392 160 fps Color USB 3.0
daA1920-160uc (CS-Mount) 1920 px x 1200 px 2.3 MP IMX392 160 fps Color USB 3.0
daA1920-160uc (No-Mount) 1920 px x 1200 px 2.3 MP IMX392 160 fps Color USB 3.0
daA1920-160um (S-Mount) 1920 px x 1200 px 2.3 MP IMX392 160 fps Mono USB 3.0
daA1920-160um (CS-Mount) 1920 px x 1200 px 2.3 MP IMX392 160 fps Mono USB 3.0
daA1920-160um (No-Mount) 1920 px x 1200 px 2.3 MP IMX392 160 fps Mono USB 3.0
daA2500-60mc (S-Mount) 2560 px x 1920 px 5 MP AR0521 60 fps Color BCON for MIPI
daA2500-60mc (No-Mount) 2560 px x 1920 px 5 MP AR0521 60 fps Color BCON for MIPI
daA2500-60mc (No-Mount) - Tray (40pcs) 2560 px x 1920 px 5 MP AR0521 60 fps Color BCON for MIPI
daA2500-60mc (S-Mount) – Tray (40pcs) 2560 px x 1920 px 5 MP AR0521 60 fps Color BCON for MIPI
daA2500-60mci (No-Mount) 2560 px x 1920 px 5 MP AR0521 60 fps Color BCON for MIPI
daA2500-60mci (No-Mount) - Tray (40pcs) 2560 px x 1920 px 5 MP AR0521 60 fps Color BCON for MIPI
daA2500-60mci (S-Mount) – Tray (40pcs) 2560 px x 1920 px 5 MP AR0521 60 fps Color BCON for MIPI
daA2500-14lc (S-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Color BCON for LVDS
daA2500-14lm (S-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Mono BCON for LVDS
daA2500-14uc (S-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Color USB 3.0
daA2500-14um (S-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Mono USB 3.0
daA2500-14um (No-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Mono USB 3.0
daA2500-14um (CS-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Mono USB 3.0
daA2500-14uc (No-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Color USB 3.0
daA2500-14uc (CS-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Color USB 3.0
daA2500-14lm (No-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Mono BCON for LVDS
daA2500-14lm (CS-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Mono BCON for LVDS
daA2500-14lc (No-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Color BCON for LVDS
daA2500-14lc (CS-Mount) 2592 px x 1944 px 5 MP MT9P031 14 fps Color BCON for LVDS
daA3840-30mc (S-Mount) 3840 px x 2160 px 8 MP 30 fps Color BCON for MIPI
daA3840-30mc (S-Mount) – Tray (40pcs) 3840 px x 2160 px 8 MP 30 fps Color BCON for MIPI
daA3840-30mc (No-Mount) 3840 px x 2160 px 8 MP 30 fps Color BCON for MIPI
daA3840-30mc (No-Mount) - Tray (40pcs) 3840 px x 2160 px 8 MP 30 fps Color BCON for MIPI
daA3840-45uc (S-Mount) 3840 px x 2160 px 8.3 MP IMX334 45 fps Color USB 3.0
daA3840-45uc (CS-Mount) 3840 px x 2160 px 8.3 MP IMX334 45 fps Color USB 3.0
daA3840-45uc (No-Mount) 3840 px x 2160 px 8.3 MP IMX334 45 fps Color USB 3.0
daA3840-45um (No-Mount) 3840 px x 2160 px 8.3 MP IMX334 45 fps Mono USB 3.0
daA3840-45um (S-Mount) 3840 px x 2160 px 8.3 MP IMX334 45 fps Mono USB 3.0
daA3840-45um (CS-Mount) 3840 px x 2160 px 8.3 MP IMX334 45 fps Mono USB 3.0
daA4200-30mci (No-Mount) 4208 px x 3120 px 13 MP AR1335 30 fps Color BCON for MIPI
daA4200-30mci (No-Mount) - Tray (40pcs) 4208 px x 3120 px 13 MP AR1335 30 fps Color BCON for MIPI
daA4200-30mci (S-Mount) 4208 px x 3120 px 13 MP AR1335 30 fps Color BCON for MIPI
daA4200-30mci (S-Mount) - Tray (40pcs) 4208 px x 3120 px 13 MP AR1335 30 fps Color BCON for MIPI


Пакет программного обеспечения Basler pylon

С помощью инструментов из пакета ПО pylon вы сможете быстро и эффективно настроить вашу камеру dart и получить доступ ко всем ее функциям. Они также помогут интегрировать камеру с требуемым программным обеспечением.
Встраиваемое программное обеспечение

Для некоторых однокристальных систем и процессоров Basler предлагает системное программное обеспечение, предназначенное для ввода камеры в эксплуатацию - пакеты средств для подключения камер, пакеты средств для разработки встраиваемого программного обеспечения, пакеты Debian и наборы инструкций Yocto для создания образов системы, готовые образы системы и подборка примеров программного кода на C/C++/Python.

Объективы

  • Basler Lens C125-0418-5M-P f4mm
  • Basler Lens C125-0618-5M-P f6mm
  • Basler Lens C125-0818-5M-P f8mm
  • Basler Lens C125-1218-5M-P f12mm

Кабели

  • Basler Cable USB 3.0, Micro B sl/A, P, 3 m
  • Basler Cable USB 3.0, Micro B sl/A, P, 5 m
  • Basler Cable USB 3.0, Micro B sl/A, P, 8 m
  • Basler Cable USB 3.0, Micro B 90° A1 sl/A (ace downwards), P, 1 m

Карты ПК

  • USB 3.0 Interface Card PCIe, Fresco FL1100, 4HC, x4, 4Ports
  • USB 3.0 Interface Card PCIe, Renesas, 1 HC, x1, 2 Ports
  • USB 3.0 Interface Card PCIe, Ren, 1 HC, x1, SATA, 2 Ports
  • USB 3.0 Interface Card PCIe, Fresco FL1100, 1HC, x1, 4 Ports

Сетевые и периферийные устройства

  • USB 3.0 Hub, 4 Ports side by side
  • Power Supply 12V/36W for USB 3.0 Hub

Аксессуары и комплектующие

  • CS-mount to S-mount adapter
  •  Filter adapter for Basler Lens 4 mm
  •  Filter adapter for Basler Lens 6 mm, 8 mm
  •  Set of spare screws for Basler Lenses C125

Наборы для встраиваемых систем машинного зрения

  • daA2500-60mci-IMX8-EVK
Расширительный комплект Basler Add-on Camera Kit максимально упрощает интеграцию технологии машинного зрения в системы на базе популярных макетных плат NXP. Комплект содержит видеомодуль dart BCON for MIPI разрешением 5 Мп, кабель, объектив и переходник BCON for MIPI на Mini SAS. Драйвер оптимизирован под процессоры семейства i.MX 8 и максимально упрощает ввод системы в эксплуатацию.
  • daA4200-30mci-IMX8-EVK
Комплект Basler Add-on Camera Kit представляет собой идеальную отправную точку для упрощения работы с популярными оценочными платами NXP. В этот комплект входит 13-мегапиксельный дротик BCON для модуля камеры MIPI, кабель, объектив и адаптер BCON для MIPI - Mini SAS. Драйвер оптимизирован для процессоров семейства i.MX 8 и максимально упрощает ввод в эксплуатацию.
  • daA2500-60mc-SD820-DB8
Комплект средств разработки Basler dart BCON for MIPI с однокристальной системой Snapdragon 820 представляет собой комплект для интеграции в систему машинного зрения модуля камеры Basler dart с интерфейсом BCON for MIPI. В него входит модуль на базе камеры dart, процессорная плата на базе Qualcomm Snapdragon 820 с драйверами Linux и другие дополнительные компоненты, а также пример полнофункционального программного кода для подключения модулей камер dart BCON for MIPI.
  • daA2500-14lc-MZ7010
Комплект средств разработки Basler dart BCON for LVDS представляет собой комплект для интеграции в систему камеры Basler dart с интерфейсом BCON for LVDS. В него входит модуль камеры dart, процессорная плата на базе однокристальной системы Xilinx Zynq®-7000 AP и другие дополнительные компоненты, а также полнофункциональный пример программного кода для развертывания системы с камерой на основе технологии LVDS.
  • daA2500-14uc-EVA
Оценочный комплект Basler dart USB представляет собой комплект для оценки камер Basler dart с технологией Plug-and-Play. В комплекте предлагается компактная камера Basler dart с интерфейсом USB, подходящим объективом и кабелем, что позволяет разработчикам и клиентам без дополнительных усилий оценить модуль камеры Basler dart в работе.
