Simple Gears

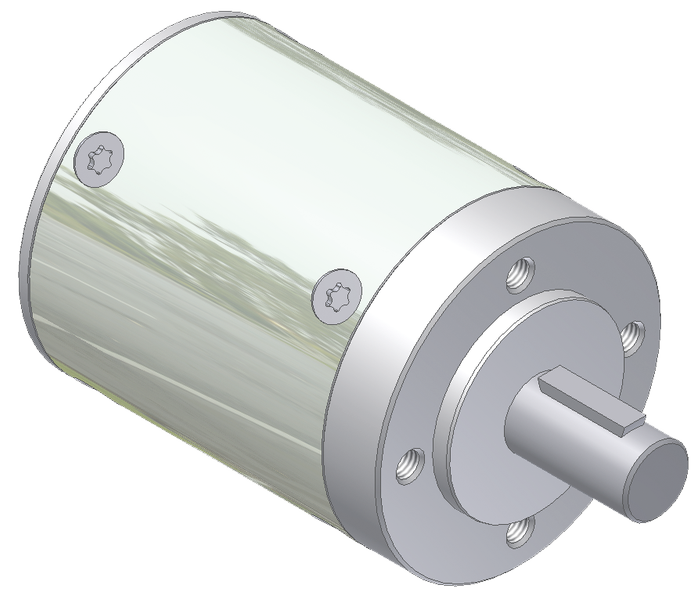

Planetary Gear PLG 52 - Permanent Operation up to 24 Nm

The PLE 52 is a gear with low-end backlash. The motor and gear are connected and non-detachable. The gear is suitable for all applications where a backlash of approximately 1° arcmin is sufficient and in which the frequency of startups is moderate.

Features

16 different gear ratios, i=(4,5 … 512)
backlash (1-1-1½°), (1-2-3)-stage
level of efficiency (90-81-73 %), (1-2-3)-stage
admissable shaft forces, 300 … 350 N, axial-radial
coaxial shaft output
output shaft double ball bearing
arbitrary mounting position
lifetime lubrication

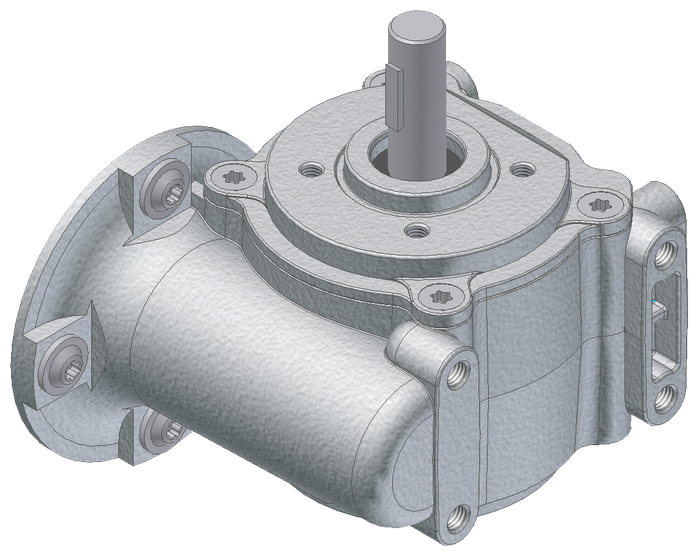

Worm Gear SG 80, with Solid Shaft - Permanent Operation up to 10 Nm

The SG 80 is an angular gear with one-sided shaft. A two way shaft is optional. The motor and gear are non-detachable and connected to one another. Friction losses are negligible. The gear is ideal for applications with confined installation spaces and low backlash requirements.

Features (partly dependent on reduction and speed)

7 different gear ratios, i = (5 … 75)
backlash 1°
level of efficiency (70 … 25 %), at 1.500 min-1
admissable shaft forces, 300 … 350 N, axial-radial
axial offset shaft output of 31 mm
one-sided shaft
arbitrary mounting position
lifetime lubrication

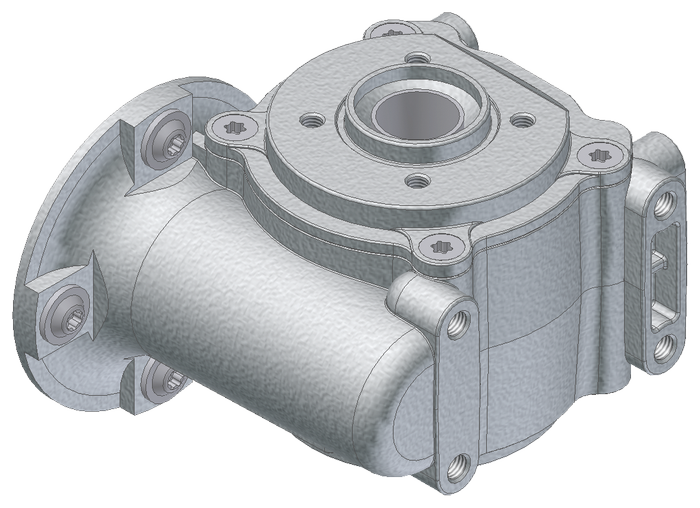

Precision Worm Gear SG 80 H - Permanent Operation / Periodic Duty up to 18 / 28 Nm

The SG 80 H is a hollow shaft version of the SG 80. The motor and gear are non-detachable and connected to one another. Friction losses are negligible. The gear is as an attachment installation ideal for applications with confined installation spaces and low backlash requirements.

Features

7 different gear ratios, i = (5 … 75)
backlash 1°
level of efficiency (70 … 25 %), at 1.500 min-1
admissable shaft forces, 300 … 350 N, axial-radial
axial offset shaft output of 31 mm
one-sided shaft
arbitrary mounting position
lifetime lubrication
