Функциональное описание абсолютного энкодера

Функциональное описание абсолютного энкодера

Абсолютные энкодеры  определяют вращательное и угловое движение и преобразуют его в электрические сигналы. В отличие от инкрементальных измерительных систем, абсолютные энкодеры передают данные о положении мгновенно. При механическом перемещении измерительной системы в отключенном состоянии данные о текущем положении будут получены мгновенно после включения питания.
 В зависимости от технических спецификаций, абсолютные энкодеры от компании TR могут поставляться в виде однооборотных или многооборотных устройств.

Однооборотный энкодер
Датчик преобразует один оборот вала привода в единицу измерения. Количество единиц за оборот регистрируется и уравновешивается с использованием кодового дискового или оптического детектора. Измеренное значение выводится через различные интерфейсные модули, в зависимости от используемого типа интерфейса, после завершения каждого оборота.

Многооборотный энкодер
Многооборотный энкодер может регистрировать угловое положение для нескольких оборотов вала. Вал привода подключен к внутреннему редуктору, который позволяет регистрировать количество оборотов.

Измеренное многооборотным энкодером значение, таким образом, состоит из углового положения и количества оборотов. Измеренное значение также уравновешивается и выводится через различные интерфейсные модули, в зависимости от используемого типа интерфейса.

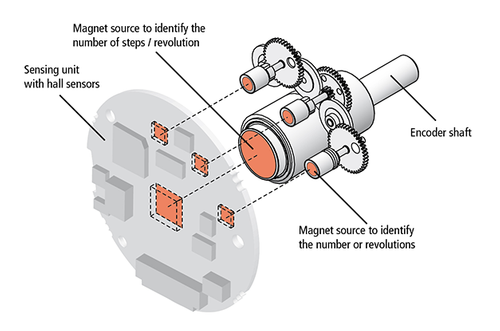

Магнитный детектор

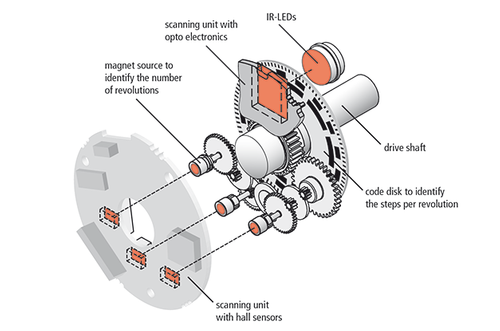

Оптический детектор
