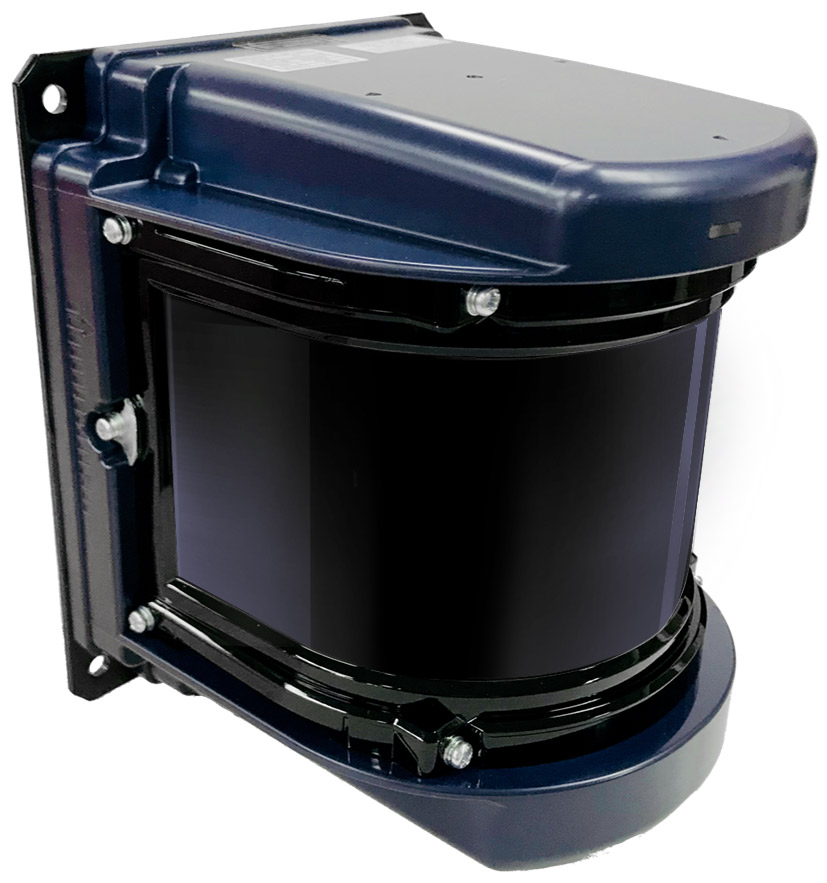

Сканирующий дальномер UXM-30LXH-EHA

  • Твердое покрытие оптической линзы

  • Исполнение с высоким разрешением.

  • Многофункциональное эхо и защита IP67 для сложных условий эксплуатации (дождь, снег, туман)



Характеристики
Чертежи
Технические характеристики
Применение
Документы

  • Увеличенный срок службы благодаря твердому покрытию.

  • Такие проблемы, как ухудшение точности измерения расстояния из-за царапин, могут быть уменьшены за счет жесткого покрытия оптического окна.

  • Функция Multi Echo идеально подходит для применения в сложных условиях, таких как дождь, снег и туман

  • Функция синхронизации для предотвращения помех

  • Встроенный обогреватель для работы на холоде

  • Повышенные точность, разрешение и расстояние сканирования



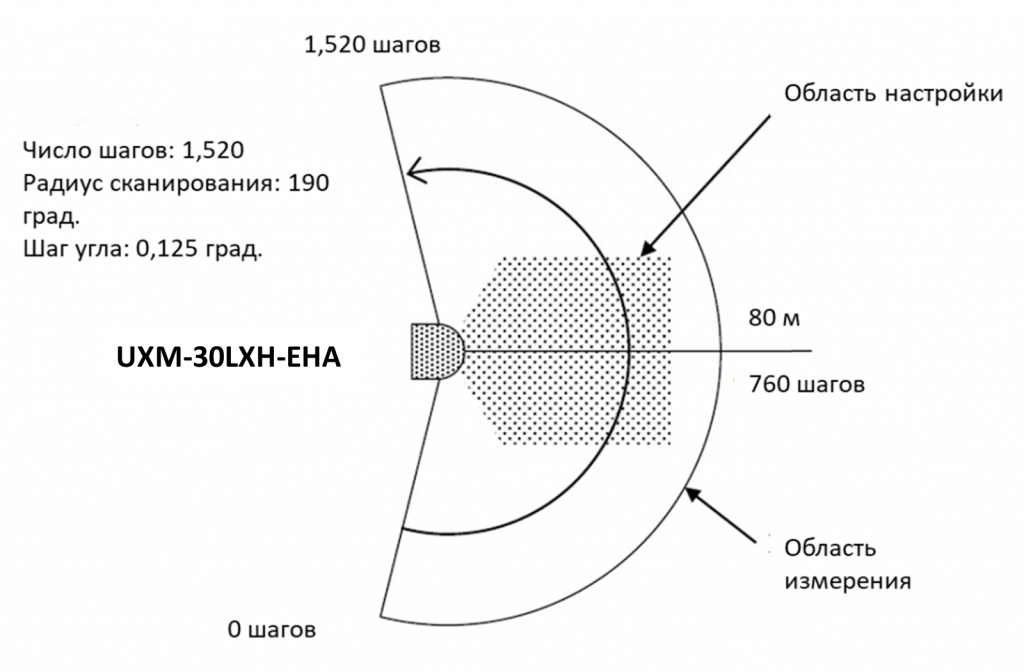

Лазерное сканирование



Название

Лазерный дальномер

Тип

UXM-30LХH-EHA

Источник света

Полупроводниковый лазер, λ = 905 нм, класс безопасности лазера = 1

Напряжение питания

от 10 до 30 В постоянного тока

Ток питания

Постоянный ток: ≤ 600 мА при 12 В пост. тока, ≤ 300 мА при 24 В пост. тока

Пусковой ток: ≤ 1,5 А при 12 В пост. тока, ≤ 0,75 А при 24 В пост. тока

Используемый обогреватель (≤ 0 °C): ≤ 1,25 А при 12 В пост. тока, ≤ 1,25 А при 24 В пост. тока

Потребление электроэнергии

≤ 7,2 Вт (в стационарном положении)

Используемый обогреватель (≤ 0 °C: ≤ 15 Вт при 12 В пост. тока, ≤ 30 Вт при 24 В пост. тока)

Определение расстояния и обнаружение объектов

Гарантированное расстояние обнаружения:

от 0,1 до 30 м * 1 (коэффициент отражения 10%, черная бумага, 500 мм × 500 мм)

от 0,1 до 80 м * 1 (коэффициент отражения 90%, белая бумага Кент, 1000 мм × 1500 мм)

максимальное расстояние обнаружения: 80 м (максимальное значение настройки зоны)

минимальный обнаруживаемый объект: 33 мм (5 м), 65 мм (10 м), 200 мм (30 м)

Средняя точность по расстоянию

Коэффициент отражения 10%, черная бумага, от 0,1 до 15 м: ± 30 мм, от 15 до 30 м: ± 50 мм * 1

от 0,1 до 30 м: ± 50 мм * 2 Внешняя освещенность: ≤ 3000 люкс

от 0,1 до 20 м: ± 50 мм * 2 окружающая освещенность: ≤ 100 000 люкс

Коэффициент отражения 90%, белая бумага Кент, от 0,1 до 30 м: ± 30 мм * 1

от 0,1 до 30 м: ± 50 мм * 2 Внешняя освещенность: ≤ 3000 люкс

от 0,1 до 20 м: ± 50 мм * 2 окружающая освещенность: ≤ 100 000 люкс

Разрешение измерения

1мм

Точность повторения

Коэффициент отражения 10%, черная бумага, от 0,1 до 15 м: σ <10 мм, от 15 до 30 м: σ <15 мм * 1

от 0,1 до 30 м: σ <20 мм * 2 окружающая освещенность: ≤ 3000 люкс

от 0,1 до 20 м: σ <30 мм * 2 окружающая освещенность: ≤ 100 000 люкс

Коэффициент отражения 90%, белая бумага Кент, 0,1–30 м: σ <10 мм * 1

от 0,1 до 30 м: σ <15 мм * 2 окружающая освещенность: ≤ 3000 люкс

От 0,1 до 30 м: σ <30 мм * 2 окружающая освещенность: ≤ 100 000 люкс

Угол сканирования

190°

Угловое разрешение

прибл. 0,125° (360° / 2880 делений)

Время сканирования

50 мс (скорость вращения двигателя: 1200 об / мин)

Интерфейс

Ethernet 100BASE-TX (автоматическое согласование)

Выход

ВЫХОД 3 балла: главный выход синхронизации, выход синхронизации, выход ошибки

Вход

ВХОД 1 балл: вход синхронизации

Старт

Работа начинается в течение 30 с после включения питания

Индикаторы

Индикаторная лампа питания и работы (зеленая), индикаторная лампа связи (оранжевая)

О работе сигнальных ламп, см. раздел 7.2.

Рабочая температура окружающей среды, влажность

от -10 до + 50 °C 85% относительной влажности (без конденсата и замерзания)

Стойкость к погоде

Расстояние обнаружения уменьшается из-за дождя, снега и солнечного света.*3

Виброустойчивость

от 10 до 55 Гц, множественная амплитуда: 1,5 мм в направлениях X, Y, Z, каждые 2 часа

55 до 200 Гц 19,6 м / с2 Развертка: 2 минуты в направлениях X, Y, Z, каждый час

Сопротивление удару

196 м / с2 в направлениях X, Y, Z, 10 раз

Степень защиты

IP67

Изоляционное сопротивление

10 МОм

Масса

1200 г

Материал

Лицевая сторона корпуса, оптические окна: поликарбонат, Задняя сторона корпуса: алюминий

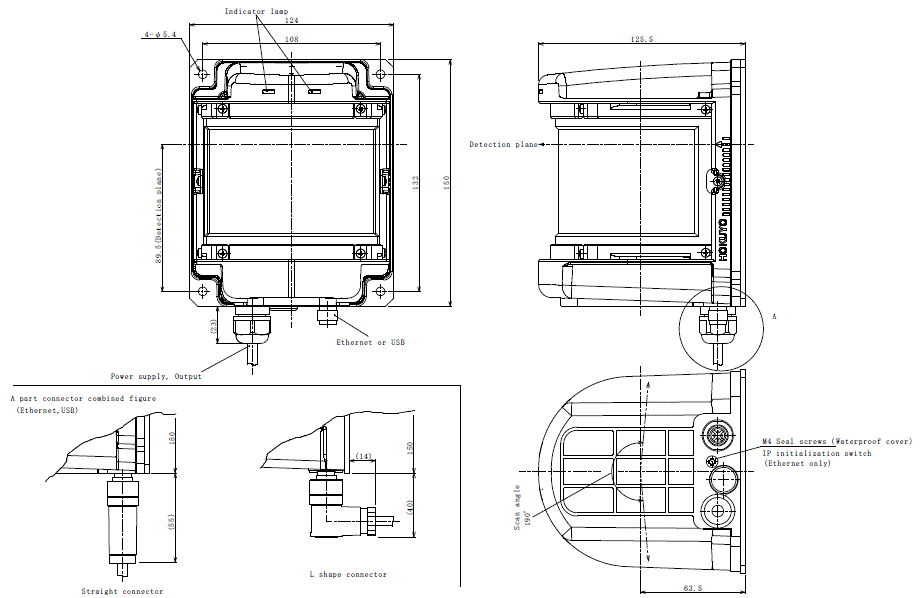

Габариты (ШхГхВ)

124 мм × 126 мм × 150 мм (разъем не входит в комплект)

* 1. Внутренняя среда (люминесцентная лампа, 1000 люкс или меньше)
* 2. Обнаружение не может быть гарантировано, когда на устройство попадает прямой свет (например, солнечный свет).
* 3. Относительно влияния окружающей среды, пожалуйста, сверьтесь с фактическим оборудованием.

Предотвращение столкновений


Мониторинг территории для предотвращения столкновений козловых кранов (RTG), автоматических контейнерных кранов на рельсовом ходу (ARMG), самодвижущихся тележек (AGV).

Позиционирование контейнера

Возможность точного позиционирования по измерениям расстояния и угла

Сканирование местности

Сканирование и анализ местности на основе данных о расстоянии - для содержания дорог, мостов и объектов культурного наследия.

Обнаружение транспортного средства

Обнаружение транспортных средств на дорогах или на производственных территориях для обеспечения мер безопасности. Возможно обнаружение пробок или определение скорости движения транспортных средств.
