Лазерный сканер измерения для скоростных процессов

Одобрено FDA (Агентство Министерства здравоохранения США) для применения в пищевой промышленности.

Скорость сканирования в 4 выше чем у URG-04LX, что обеспечивает улучшение рабочих характеристик автономных роботов.

Время сканирования 28 мс,
Подходит для высокоскоростных роботов и позволяет избегать препятствий или создавать карту дороги.
Диапазон сканирования 4 м и 240°, 12 В пост. тока.

Характеристики

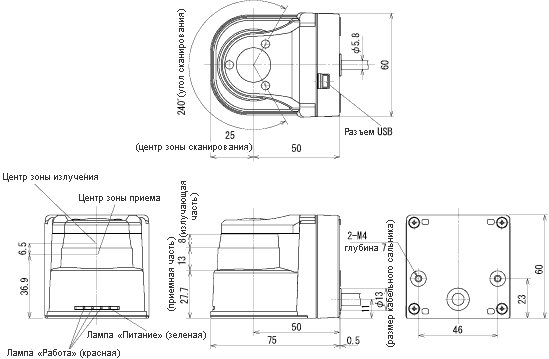

Чертежи

Технические характеристики

Документы

Время сканирования 28 мс
Высокая точность, высокое разрешение и широкий угол.

Модель №	UBG-04LX-F01
Источник питания	12 В пост. тока ±10%
Диапазон обнаружения	от 20 до 5600 мм (белый квадратный лист 80 мм) 240°
Погрешность	Нормальный диапазон от 60 до 1000 мм: ±10 мм, от 1000 до 4095 мм: 1% от расстояния
Угловое разрешение	0,36°(360°/1024 шага)
Источник света	Полупроводниковый лазерный диод (λ=785 нм) Класс лазерной безопасности 1 (FDA)
Время сканирования	28 мс/прогон
Уровень звука	Менее 25 дБ
Интерфейс	USB2.0 (полная скорость), RS-232C (19,2, 57,6, 115,2, 250, 500, 750 кбит/с)
Выход	Оптопара/выход на основе NPN-транзистора с открытым коллектором (30 В пост. тока, не более 50 мА) Выход синхронизации и выход сигнализации неполадок
Система команд	Специально разработанная система команд SCIP вер.2.0
Соединение	Питание и выход синхронизации: электрический провод длиной 2 м USB: кабель длиной 2 м с разъемом типа A
Окружающее освещение^â€»1	Галогенная/ртутная лампа: до 10 000 люкс, люминесцентная лампа: 6000 люкс (макс.)
Окружающая среда (температура/влажность)	от -10 до +50 градусов Цельсия, менее 85% отн. влажности (без выпадения росы и замерзания)
Устойчивость к вибрации	Двойная амплитуда 1,5 мм от 10 до 55 Гц, по 2 часа в направлениях X, Y и Z
Ударная прочность	196 м/с², по 10 раз в направлениях X, Y, Z
Вес	Ок. 260 г (с кабельным креплением)

*1.Это изделие предназначено только для применения в помещении. Сильный солнечный свет может привести к выводу ошибочных данных.

Примечание

1) Этот датчик не является защитным устройством/инструментом.

2) Изделия Hokuyo не предназначены для использования в оружии, оборудовании или связанных с ним технологиях, задачей которых является убийство людей и массовые разрушения. В случае обнаружения возможности такого использования продажа изделий Hokuyo таким заказчикам будет прекращена в соответствии с японским законодательством, в частности, с законом о внешнем товарообмене, законом о внешней торговле и распоряжением о контроле над экспортом. Кроме того, Hokuyo осуществляет экспорт изделий в целях сохранения мира и безопасности во всем мире в соответствии с вышеуказанными японскими законами.
