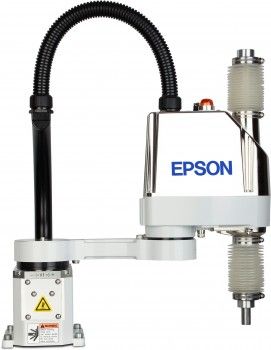

серия Epson SCARA G3: Робот Epson SCARA G3-301C

О компании
Epson

О компании Epson

Epson, дочерняя компания Seiko Corporation - пионер в области робототехники, от производства и продаж до обслуживания и поддержки. Своих первых роботов компания выпустила в начале 80-х годов. В то вре...

Подробнее
Подробно о продукте
Спецификация
Документация
<div class="blockdown" style="text-align: justify;">Большая часть всей монтажной работы выполняется рукой робота из одной и той же позиции. Поэтому Epson SCARA-G3 поставляется как с выгнутой влево (синус), так и с выгнутой вправо первой рукой (косинус). Запатентованная геометрия руки позволяет значительно сократить цикл перемещения, так как в большинстве случаев можно избавиться от отнимающего много времени вращения для изменения позиции руки. G3 также поставляется в исполнении с прямой рукой. Эти роботы идеально подходят для эксплуатации в ограниченном пространстве, в частности, в прикладной медицине и в автоматизированном производстве компонентов.</div>

<div class="blockdown">
  <div style="text-align: justify;">
    <br />
   </div>
<b>
    <div style="text-align: justify;"><b>Охват (мм): 350</b></div>

    <div style="text-align: justify;"><b>Полезная нагрузка (ном./макс). (КГ): 1/3</b></div>

    <div style="text-align: justify;"><b>Z-концентратор (мм): 120</b></div>
   </b>
  <div style="text-align: justify;">
    <br />
   </div>
<b>
    <div style="text-align: justify;"><b>Преимущества робота SCARA от Epson</b></div>
   </b>
  <ul>
    <li style="text-align: justify;">Короткие циклы</li>

    <li style="text-align: justify;">Высокая скорость</li>

    <li style="text-align: justify;">Высокая точность</li>

    <li style="text-align: justify;">Идеальное качество сочленений</li>

    <li style="text-align: justify;">Высокое усилие вставки</li>

    <li style="text-align: justify;">Высокая прочность</li>

    <li style="text-align: justify;">Отличная повторяемость</li>

    <li style="text-align: justify;">Простота эксплуатации</li>

    <li style="text-align: justify;">Интуитивно понятное прямое обучение</li>

    <li style="text-align: justify;">Низкая потребность в обслуживании </li>

    <li style="text-align: justify;">Высокая безопасность эксплуатации </li>

    <li style="text-align: justify;">Долговечность</li>
   </ul>
</div>

<div class="blockdown">
  <div style="text-align: justify;">
    <br />
   </div>
<b>
    <div style="text-align: justify;"><b>Опции манипулятора</b></div>
   </b>
  <ul>
    <li style="text-align: justify;">Адаптер для легкого подсоединения конечных исполнительных элементов к валу</li>

    <li style="text-align: justify;">Удлиненные моторные и сигнальные кабели (5м/10м/20м)</li>

    <li style="text-align: justify;">Внешний модуль проводного соединения</li>
   </ul>
</div>
Конструкция
SCARA (4-осевое робототехническое устройство)
Полезная нагрузка
ном. 1 кг, макс. 3 кг
Горизонтальный охват
300 мм
Вертикальный охват
J3: 120 мм
Направление охвата
J4: +/- 360 °
Повторяемость по горизонтали
+/- 0,01 мм
Повторяемость по вертикали
J3: +/- 0,01 мм
Направление повторяемости
J4: +/- 0,005 °
Макс. рабочий диапазон
J1: +/- 140 °, J2: +/- 141 °, J3: 120 мм, J4: +/- 360 °
Макс. рабочая скорость
J1,J2: +/- 3.950 мм/сек, J3: +/- 1.100 мм/сек, J4: +/- 3.000 °/сек
Момент инерции
ном. 0,005 кг*м², макс. 0,05 кг*м²
Пользовательская электропроводка
1x D-Sub 15-контактн.
Пользовательская пневморазводка
3x (1x4мм Ø & 2x6мм Ø)
Ось ZВнешний Ø: 11 мм
Усилие вставки
150 Н
Вес изделия
14 кг
Контроллер
Epson RC180, Epson RC620 / RC620+
Тип монтажа
На опорное основание
Класс защиты для чистых комнат ISO 3 & ESD
Силовой и сигнальный кабель
3м, 5м, 10м, 20м
Комплектация
2 комплекта монтажных кронштейнов для управления робототехническим устройством (RC180), резервный диск для контроллера (RC180), разъём для стандартного ввода/вывода, разъём для аварийного выключателя, компакт-диск с программой Epson RC+, включая программное обеспечение для моделирования, робототехническое устройство и контроллер Epson, консистентная смазка для вала (50 гр), руководство по установке/технике безопасности, мышь и клавиатура (для RC620), силовой и сигнальный кабель (3 м), комплект разъёмов для пользовательской проводки, обходной разъём TP/OP (устанавливается перед отправкой), USB кабель для программирования (для RC180)
Сертификаты
Директива по механическому оборудованию: EN 60204-1, Директива по ЭМС: EN 55011, Директива по ЭМС: EN 60950, Директива RoHS: 2002/92/EC, ANSI/RIA: R15.06-1999
Техническое описание (на английском языке)Скачать (1,46 Мб)
Epson SCARA G3-301C, Макс. полезная нагрузка = 3кг, длина штанги = 300мм, размах по оси Z = 120мм, среда: чистая комната (ISO3 & ESD), тип монтажа: на опорное основаниеСкачать (1,99 Мб)
Серия G3: Руководство по эксплуатации (на английском языке)Скачать (7,68 Мб)
