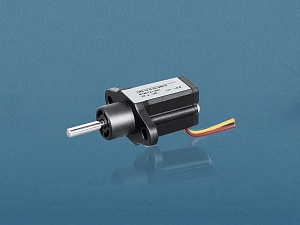

Линейный Потенциометр,  узкий корпус SPPCS

  • Диапазон измерений: 10 - 400 мм
  • Длительный механический срок службы
  • Повторяемость: < 0.01 мм
  • Бесконечное разрешение
  • 2 кОм: 10 ... 50мм,  5 кОм: 75 ... 400 мм

Техническая спецификация
Ход измерения 10 - 400 мм
Линейность ±% 0,05 (>200 мм), ±% 0,1 (130-200 мм), ±% 0,2 (75-130 мм), ±% 0,5 (<75 мм)
Повторяемость < 0,01 мм
Разрешение Бесконечное
Сопротивление 2 кОм: 10 ... 50мм,  5 кОм: 75 ... 400 мм
Допуск сопротивления ±% 20
Сопротивление нагрузки 100 кОм мин.
Рекомендуемый ток курсора < 1 мкА
Допустимое напряжение питания 28 В пост. тока макс.
Подключение коннектор или кабель 1 м
Скорость перемещения < 5 м/с
Механический срок службы 100 мил. ходов
Размер корпуса Ø 18мм
Материал корпуса Анодированный алюминий
Материал штока Нерж. сталь
Диаметр штока Ø 5 мм
Механическое крепление Шаровые шарниры на обоих концах
Защита корпуса IP65
Рабочая температура -20 °С … +80 °С
Температура хранения -30 °С … +90 °С
SPPCS sh.png

SPPCS (мм) 10 25 50 75 100 125 150 175 200 250 300 350 400
US (полезный ход) 10 25 50 75 100 125 150 175 200 250 300 350 400
MS ±0,5 (механический ход) 13 28 53 78 103 128 153 178 203 253 303 353 403
L (общая длина) 111 126 151 176 201 226 251 276 301 351 401 451 501
Модель Ход измерения (мм) Линейность (%) Сопротивление (кОм) Коннектор / Кабель
(пример) SPPCS 175 D 5K 1M
SPPCS 10 ... 400 мм D: ±% 0,05 (>200 мм) 2к: 2 кОм 1M: 1 м кабель (стандарт)
    ±% 0,1 (130-200 мм) 5к: 5 кОм 1M5: 1,5 м кабель
    ±% 0,2 (75-130 мм) 10к: 10 кОм 2M: 2 м кабель
    ±% 0,5 (<75 мм)   C5: коннектор
