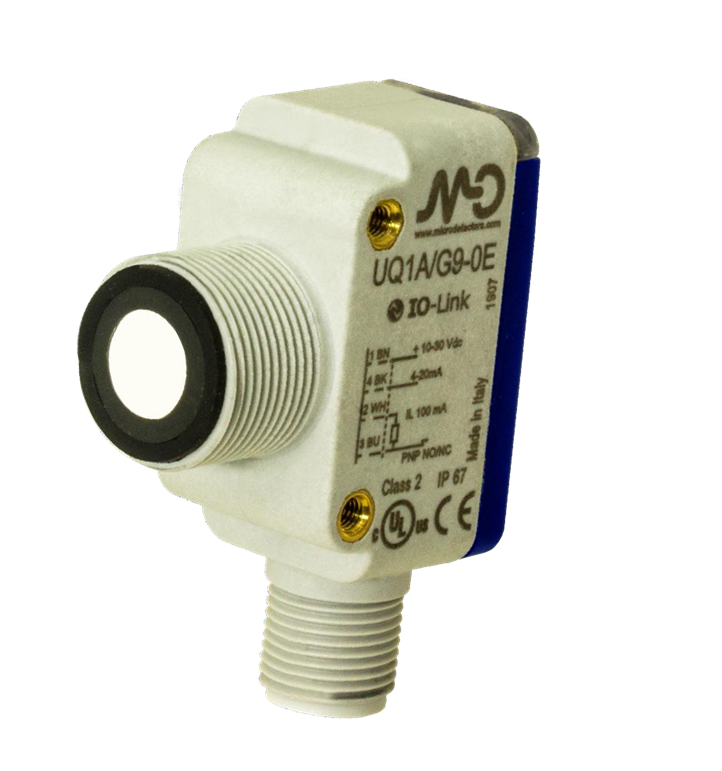

Ультразвуковой датчик в гибридном корпусе с головкой диаметром M18
</p>

Заказать Отправить URL страницы Задать вопрос Напечатать

Серия UQ1: Ультразвуковой датчик в гибридном корпусе с головкой диаметром M18

Модели с цифровым и аналоговым выходом
Модели с поддержкой интерфейса IO-Link
Регулировка рабочей зоны через кнопку обучения
Полная электрическая защита
Пластиковый корпус, разъём M12
Готовность к Industry 4.0

Модели

Файлы для скачивания

Применение

Доступные модели

Цифровой + аналоговый смешанные выходы

выход	дистанция (мм)	регулировка	PNP + 4...20 мА	NPN + 4...20 мА	PNP + 0...10 В	NPN + 0...10 В
диффузный	300	да	UQ1A/G6-0E	UQ1A/G4-0E	UQ1A/G7-0E	UQ1A/G9-0E
800	UQ1C/G6-0E	UQ1C/G4-0E	UQ1C/G7-0E	UQ1C/G9-0E
1.200	UQ1D/G6-0E	UQ1D/G4-0E	UQ1D/G7-0E	UQ1D/G9-0E

выход

дистанция (мм)

регулировка

PNP + 4...20 мА

NPN + 4...20 мА

PNP + 0...10 В

NPN + 0...10 В

диффузный

300

да

UQ1A/G6-0E

UQ1A/G4-0E

UQ1A/G7-0E

UQ1A/G9-0E

800

UQ1C/G6-0E

UQ1C/G4-0E

UQ1C/G7-0E

UQ1C/G9-0E

1.200

UQ1D/G6-0E

UQ1D/G4-0E

UQ1D/G7-0E

UQ1D/G9-0E

Один цифровой выход (модели с IO-Link)

выход	дистанция (мм)	регулировка	IO-Link
диффузный	300	да	UQ1A/GP-0EIO
800	UQ1C/GP-0EIO
1.200	UQ1D/GP-0EIO

выход

дистанция (мм)

регулировка

IO-Link

диффузный

300

да

UQ1A/GP-0EIO

800

UQ1C/GP-0EIO

1.200

UQ1D/GP-0EIO

Техническое описание

	UQ1A	UQ1C	UQ1D
Номинальное рабочее расстояние	300 мм (1)	800 мм(2)	1.200 мм (2)
Минимальное рабочее расстояние	40 мм	60 мм	80 мм
Рабочий диапазон	40...300 мм	60...800 мм	80...1.200 мм
Угол луча	7° ± 2°	8° ± 2°
Частота переключения	8 Гц	5 Гц	3 Гц
Гистерезис	1%
Повторяемость	1%
Погрешность нелинейности	< 1 %
Рабочая температура	- 20°...+70° C
Уход параметров под влиянием температуры	± 5%
Рабочее напряжение	10…30 В
Макс. пульсация	5%
Ток утечки	≤ 10 мкА при 30 В постоянного тока
Падение выходного напряжения	≤ 2,2 В (при IL = 100 мА)
Ток холостого хода	≤ 35 мА
Выходное напряжение (цифровой выхо	д) 100 мА
Время отклика (аналоговый выход)	≤ 400 мс
Задержка при включении (цифровой выход)	≤ 400 мс
Защита от короткого замыкания	(автоматический сброс)
ЭМС	В соответствии с Директивой EN 60947-5-2
Вес	30 г
Светодиоды	зеленый: эхо - желтый: выход
Степень защиты	IP67 (EN 60529)
Материал корпуса	Полибутилентерефталат (ПБТ) или полиамид PA12
Материал головки датчика	эпоксидная смола
Температура хранения	- 30°C...+ 80°

Техническое описание серии UQ1 MicroDetectorspdf, (1,42 Мб) СкачатьСпецпредложение "Ультразвуковые датчики UQ1 MicroDetectors по выгодным ценам"pdf, (504,12 Кб) Скачать

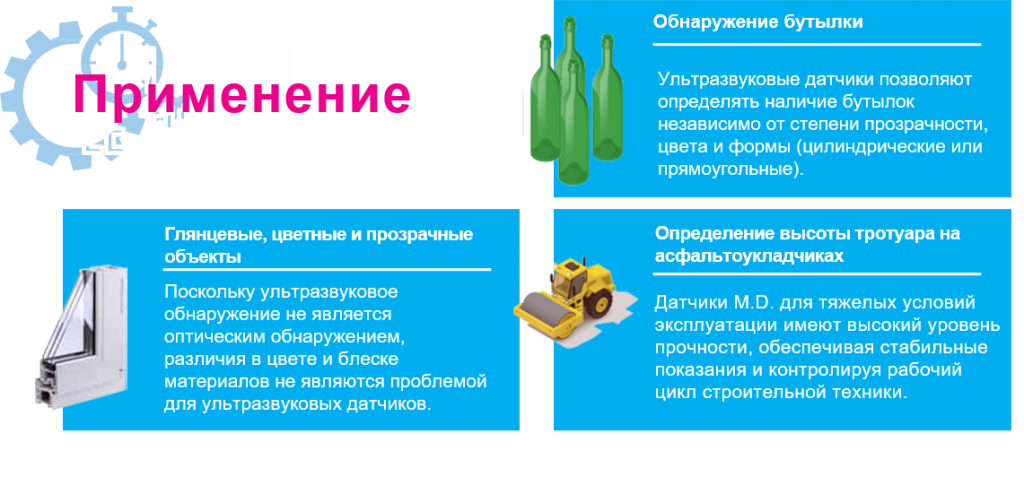

Применение ультразвуковых датчиков UQ1 разнообразно: определение уровня налива, обнаружение объектов независимо от цвета, прозрачности или яркости (факторов, которые могут поставить под угрозу правильное функционирование фотоэлемента), обнаружение блистеров на предприятиях фармацевтического сектора, упаковок на пищевых производствах, использование в мобильных задачах, сельскохозяйственной и строительной технике.

UQ1 app.png
