Оборудование для формовки - фасовки -укупорки сочетает в себе функции формовки, наполнения и закрытия упаковки.

Примеры:

- Машины для упаковки непрерывного потока продукта
- Упаковка в порционные пакетики, тубы
- Машины холодной и термоформовки, и т.п.



ООО "Сенсотек" предлагает комплексные решения по автоматизации всех стадий упаковочного цикла.



      ПРИКЛАДНЫЕ ЗАДАЧИ

            ДЛЯ ДАТЧИКОВ






Прикладная задача

Решение

Серии

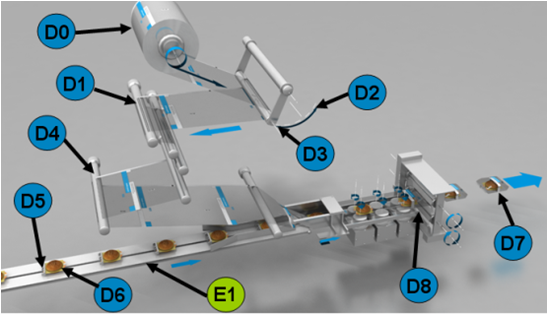

D0:

Определение запаса пленки

Фотодатчики (миниатюрные и компактные с подавлением заднего фона)

прямоугольный корпус

• Optex E, Z, Z3, ZM, Z-L, D, V2

оптоволоконные датчики

• Optex D3RF, BRF, световоды NF

цилиндрический корпус

• Optex C2, Y

Индуктивные датчики положения


Датчики расстояния

• Optex CD22, CD33, CD5
• Sensopart FT25, FT50, FT80, F55

Датчики цвета/контраста

• Optex DM-18T
• Sensopart FT25, FT25-C

Ультразвуковые датчики

Магнитные датчики для пневмоцилиндров

• di-soric MZEC, MZET

D1:

Обнаружение печатной метки на пленке для синхронизации ее движения, а также для контроля поперечной запайки и отреза

Датчики цвета/контраста

• Optex DM-18T
• Sensopart FT25, FT25-C

В среднем, на каждой машине используются:

  • 6 фотоэлектрических датчиков
  • 2 индуктивных датчика
  • 1 датчик цвета/контраста


ПРИМЕРЫ ЦЕН:

Серия C2 - от 12,25 евро
Серия CD22 - от 221,24 евро
Серия Z3 - от 10,98 евро

Прикладная задача

Решение

Серии

D2:

D3:

Контроль натяжения пленки через положение направляющего шкива

Определение вертикального положения направляющего шкива

Цилиндрические фотодатчики

• Optex C2, Y

Индуктивные датчики положения


Датчики расстояния

• Optex CD22, CD33, CD5
• Sensopart FT25, FT50, FT80, F55

D4:

Определение положения пленки и ее точное движение под корректным углом

Фотодатчики (миниатюрные и компактные с отражением от рефлектора)

прямоугольный корпус

• Optex E, Z, Z3, ZM, Z-L, D, V2

оптоволоконные датчики

• Optex D3RF, BRF, световоды NF

цилиндрический корпус

• Optex C2, Y

Датчики расстояния

• Optex CD22, CD33, CD5
• Sensopart FT25, FT50, FT80, F55

D5:

Определение положения подающего продукта механизма для синхронизации с размоткой пленки

Фотодатчики (миниатюрные и компактные с подавлением заднего фона)

прямоугольный корпус

• Optex E, Z, Z3, ZM, Z-L, D, V2

оптоволоконные датчики

• Optex D3RF, BRF, световоды NF

цилиндрический корпус

• Optex C2, Y

В среднем, на каждой машине используются:

• 6 фотоэлектрических датчиков
• 2 индуктивных датчика
• 1 датчик цвета/контраста


ПРИМЕРЫ ЦЕН:

  • Серия Z3 - от 10,98 евро
  • Серия BRF - от 27,17 евро
  • Серия NF - от 7,13 евро

Прикладная задача

Решение

Серии

D6:

Определение положения продукции

Фотодатчики (миниатюрные и компактные с подавлением заднего фона и с отражением от рефлектора)

прямоугольный корпус

• Optex E, Z, Z3, ZM, Z-L, D, V2

цилиндрический корпус

• Optex C2, Y

Датчики расстояния

• Optex CD22, CD33, CD5
• Sensopart FT25, FT50, FT80, F55

Световые барьеры

• ReeR Micron

D7:

Определение положения продукции на отводящем конвейере

Фотодатчики (миниатюрные и компактные с подавлением заднего фона и с отражением от рефлектора

прямоугольный корпус

• Optex E, Z, Z3, ZM, Z-L, D, V2

оптоволоконные датчики

• Optex D3RF, BRF, световоды NF

цилиндрический корпус

• Optex C2, Y

Датчики расстояния

• Optex CD22, CD33, CD5
• Sensopart FT25, FT50, FT80, F55

D8:

Недопустимость запайки при отсутствии интервала между продукцией

Фотодатчики (миниатюрные и компактные с подавлением заднего фона)

прямоугольный корпус

• Optex E, Z, Z3, ZM, Z-L, D, V2

оптоволоконные датчики

• Optex D3RF, BRF, световоды NF

В среднем, на каждой машине используются:

• 6 фотоэлектрических датчиков
• 2 индуктивных датчика
• 1 датчик цвета/контраста


ПРИМЕРЫ ЦЕН:

  • Серия C2 - от 12,25 евро
  • Серия Micron - от 210,3 евро
  • Серия Z3 - от 10,98 евро




          ПРИКЛАДНЫЕ ЗАДАЧИ

                  БЕЗОПАСНОСТИ

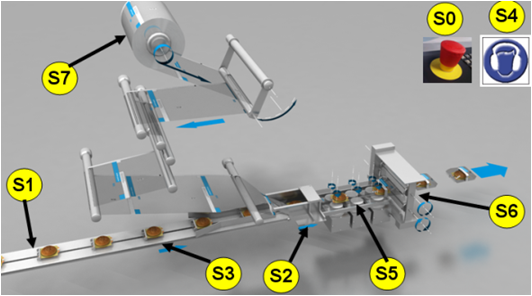

     Категория 1 безопасности в соответствии  со стандартом      EN415-7




Точка

Решение

Серии

Контроллеры безопасности

• ReeR Mosaic

S0:

Кнопка аварийной остановки

Выключатель безопасности

• ReeR AD SRE 4, AD SRE 3

S1:

Конвейер подачи продукции

Выключатель и реле безопасности

• ReeR AD SRE 4, AD SRE 3

S2:

Механизм транспортировки

Выключатель и реле безопасности

• ReeR AD SRE 4, AD SRE 3

S3:

Привод перемещения

Выключатель и реле безопасности

• ReeR AD SRE 4, AD SRE 3

S5:

Запечатка продольного шва

Выключатель и реле безопасности

• ReeR AD SRE 4, AD SRE 3

S6:

Узел запечатки и отреза

Выключатель и реле безопасности

• ReeR AD SRE 4, AD SRE 3

S7:

Механизм размотки пленки

Автоматика не нужна

В среднем, на каждой машине используются:

• в 70% случаев 1 контроллер безопасности
• в 30% случаев 1 реле безопасности
• 6 выключателей безопасности


ПРИМЕРЫ ЦЕН:

  • Mosaic - от 209,9 евро
  • AD SRE 4 - от 70 евро
  • AD SRE 3 - от 75,22 евро


       ПРИКЛАДНЫЕ ЗАДАЧИ

            ИДЕНТИФИКАЦИИ,

       КОНТРОЛЯ, ИЗМЕРЕНИЯ



Прикладная задача

Решение

Серии

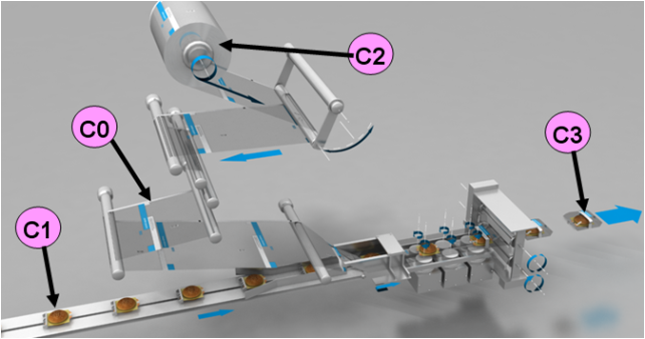

С0, С1:

С2:

Считывание кода, подсчет, сравнение

Идентификация упаковочного материала

Сканеры кодов

• Cognex Dataman 50, 60, 30x, 8050

Считывание радиочастотных меток

• Omron V680S

С3:

Контроль наличия радиочастотной метки на продукте

Считывание радиочастотных меток

• Omron V680S

В среднем, на каждой машине используются:

• в 60% случаев 1 сканер штрих-кода


ПРИМЕРЫ ЦЕН:

  • Dataman 50 - от 565,66 евро
  • Dataman 30x - от 1301,03 евро


       ПРИКЛАДНЫЕ ЗАДАЧИ

       КОНТРОЛЯ ДВИЖЕНИЯ





Прикладная задача

Решение

Серии

Е1:

Синхронизация движения

Инкрементальны

й энкодер для синхронизации движения

• TR-Electronic IMx36, IEx582

На каждой машине используется:

•1 энкодер


ПРИМЕРЫ ЦЕН:

  • IMx36 - от 128,66 евро
  • ENC41 - от 74,36 евро


                   ПРОЧИЕ

      ПРИКЛАДНЫЕ  ЗАДАЧИ


Прикладная задача

Решение

Серии

Каждому двигателю (в среднем 4 на машине) нужен отсчет начала движения (из-за отсутствия в двигателях экономичного исполнения абсолютных энкодеров)

Индуктивные датчики положения


Индуктивные датчики


Контроль конечного положения поршня для каждого из 2 пневмоцилиндров на машину (по 2 датчика на цилиндр)

Магнитные датчики для пневмоцилиндров

• di-soric MZEC, MZET

В среднем, на каждой машине используются:

  • 4 индуктивных датчика
  • 4 магнитных датчиков для пневмоцилиндров
  • 4 систем обратной связи для двигателей


ПРИМЕРЫ ЦЕН:

  • IS-12 - от 10,04 евро
  • MZET - от 14,21 евро
  • IS-40 - от 24,14 евро

КОМПЛЕКСНОЕ ПРЕДЛОЖЕНИЕ ДЛЯ МАШИН ПО ФОРМОВКЕ, ФАСОВКЕ, УКУПОРКЕ

Типы прикладных задач

Решения

Задачи для промышленных датчиков

• 6 фотоэлектрических датчиков
• 6 индуктивных датчиков
• 4 магнитных датчиков для пневмоцилиндров
• 1 датчик цвета/контраста

Безопасность

• в 70% случаев 1 контроллер безопасности
• в 30% случаев 1 реле безопасности
• 6 выключателей безопасности

Идентификация, контроль, измерение

• в 60% случаев 1 сканер штрих-кода

Контроль движения

• 1 энкодер
• 4 системы обратной связи для двигателей
