Калькулятор безопасности



Эффективность позиционирования во многом зависит от корректного позиционирования световой завесы относительно опасной точки.



Световая завеса должна быть расположена на расстоянии, большем/равном минимальному безопасному расстоянию (S), таким образом, что доступ к опасной точке становится возможным только при остановке машинного оборудования.



Световая завеса должна позиционироваться так, чтобы:

  • Доступ к опасной точке был невозможен без пересечения зоны, контролируемой световой завесой.
  • Человек не мог находиться в опасной зоне, а его присутствие не было определено. С этой целью может потребоваться прибегнуть к дополнительным устройствам безопасности (например, фотоэлектрические световые завесы с горизонтальным расположением).

Европейский Стандарт EN 999 содержит схемы для определения безопасного расстояния.



Если машинное оборудование на предприятии управляется через Стандарт С, необходимо уделить должное внимание сведениям, изложенным ниже.



Если расстояние S, определённое подобным образом, слишком большое, необходимо:
a) Сократить общее время останова оборудования,
b) Увеличить регистрирующую способность (разрешение) световой завесы.

fig22
Односторонняя защита
fig23
Трёхсторонняя защита с применением зеркал отклонения


ОБЩАЯ ФОРМУЛА ОПРЕДЕЛЕНИЯ МИНИМАЛЬНОГО БЕЗОПАСНОГО РАССТОЯНИЯ

S = K x T + C

      S минимальное безопасное расстояние между защищённой и опасной точкой (мм)
      K

скорость приближения тела или частей тела (мм/сек)
К = 2000 мм/сек. для безопасного расстояния до 500 мм (для скорости движения рук)
К = 1600 мм/сек. для безопасного расстояния более 500 мм (скорость движения тела)

      T общее время останова оборудования, состоящее из:
t1 - время отклика защитного устройства (в секундах)
t2 - время отклика оборудования (в секундах) до остановки опасного функционирования
      C Дополнительное расстояние (мм).

Стандарт С также учитывает:

1. Возможное вхождение частей тела в зону чувствительности до их обнаружения.
В этом случае:
  • C = 8 x (d-14) если  d (разрешение световой завесы) <= 40 мм
  • C = 850 если d (разрешение световой завесы) > 40 мм and for 2-, 3-, 4-лучевых световых завес
  • C = 1200 - (0,4 x H) для горизонтальных световых завес (значение H: ниже см. таблицу "параллельное направление приближения")
DISTANZA 1
1 = Опасная зона 2 = Опорная плоскость 3 = Световая завеса

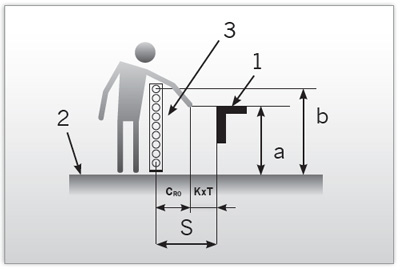

2. Случайное достижение точки опасности, перегнувшись через верхнюю границу зоны чувствительности вертикальной световой завесы.

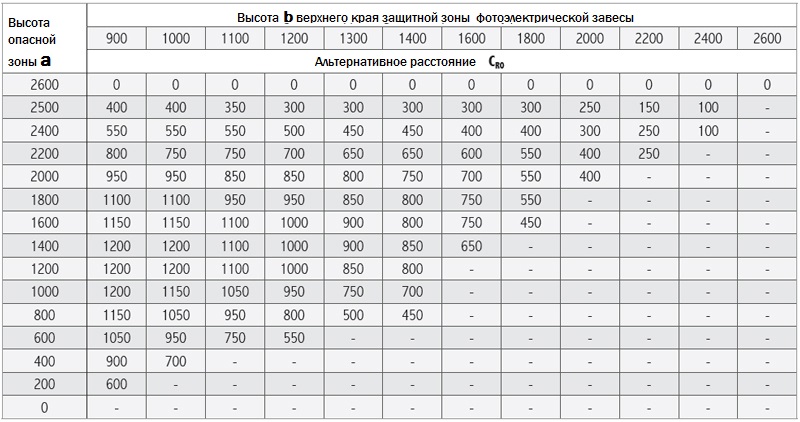

В этом случае С, именуемое “CR0”, может быть получено из Таблицы ISO 13855 / EN 999

fig24
1 = Опасная зона 2 = Опорная плоскость 3 = Световая завеса


fig25
Примечания:

  • Интерполяция не допускается.
  • Если расстояния а, b или C находятся между значениями, приведёнными в таблице, используйте наибольшее.
  • CRO(передача), рассчитанное с использованием Таблицы ISO 13855 / EN 999, должно сравниваться с С (как вычисляется обычно; см. п 1). Всегда выбирайте наибольшее значение.

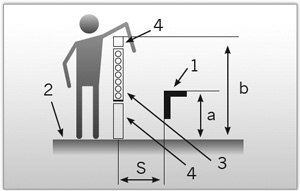

Для комбинированной механической и электрографической защиты (как показано), где возможно опереться на механическую защиту и обойти световую завесу, для вычисления параметра С следует использовать Таблицу №1 (для приложений с незначительным риском) или Таблицу №2 (для приложений с высоким риском) ISO 13857:2007 (ранее - EN 294) вместо предыдущих таблиц.

В этом руководстве две таблицы ISO 13857:2007 (ранее - EN 294) – безопасное расстояние для предотвращения доступа к опасным зонам верхних и нижних конечностей – не упоминаются.





1 = Опасная зона
2 = Опорная плоскость
3 = Световая завеса
4 = Механическая защита
fig26

При вычислении безопасного расстояния также учитывайте допуски на установку, точность определённого времени отклика и возможное снижение производительности тормозной системы станка.



Где возможно разрушение тормозной системы, используйте контрольно-управляющее устройство характеристик торможения/дистанции торможения.



НАПРАВЛЕНИЕ ПРИБЛИЖЕНИЯ ПЕРПЕНДИКУЛЯРНО ЗАЩИЩЁННОЙ ПЛОСКОСТИ ПРИ α=90° (± 5°)

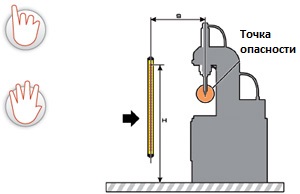

Световые завесы с разрешением для обнаружения рук и пальцев
Световые завесы (d) ≤ 40
Определение минимального безопасного расстояния (S)
fig27

Используйте общую формулу для определения минимального безопасного расстояния

S = K x T + C



S=2000xT + 8x(d-14)



Если после применения формулы результат равен: S>500 используйте значение K=1600



S=1600xT + 8x(d-14)

Расстояние  S  не должно быть ниже 100 мм.



Если расстояние S превышает 500 мм
можно пересчитать расстояние, используя значение K=1600



В этих условиях расстояние не может быть ниже 500 мм

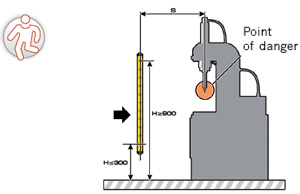

Световые завесы с разрешением для обнаружения рук и ног.
40 мм <Разрешение световых завес (d) ≤ 70

fig28

Используйте общую формулу для определения минимального безопасного расстояния

S = K x T + C



S=1600xT + 850

Высота низшего луча должна
быть равной/меньшей, чем 300 мм.



Высота высшего луча должна
быть равной/выше, чем 900 мм.

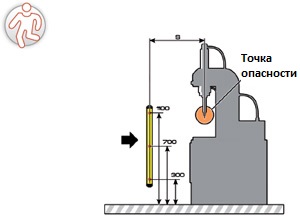

Световые решётки для обнаружения тела через управление доступом
Разрешение световых завес (d)>70

fig29



Используйте общую формулу для определения минимального безопасного расстояния

S = K x T + C



S=1600xT + 850







Число и высота лучей

N. Рекомендованная высота
2
3
4
400 - 900 мм
300 - 700 - 1100 мм
300 - 600 - 900 - 1200 мм.

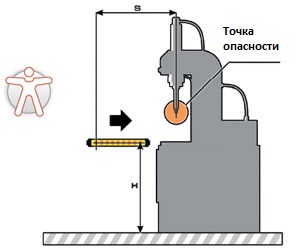

НАПРАВЛЕНИЕ ПРИБЛИЖЕНИЯ ПАРАЛЛЕЛЬНО ЗАЩИЩЁННОЙ ПЛОСКОСТИ ПРИ α=0° (± 5°)
Горизонтальные световые завесы для контроля
нахождения в опасной зоне.

fig30



Используйте общую формулу для определения минимального безопасного расстояния

S = K x T + C



S=1600xT +(1200-0,4xH)







C = 1200 - (0,4 x H) Должно быть равным/больше
850 мм



Максимальная разрешённая высота:
Hmax = 1000 м



Высота Н зависит от разрешения d
световых завес и определяется через
следующую формулу:
H = 15 x (d - 50)



Данная формула также может быть использована для определения
максимального разрешения при
различных высотах:
d = H / 15 + 50



Например, максимальные пределы разрешения будут следующими:
for H = 1000 mm, d = 116 mm
for H = 0 mm, d = 50 mm



Если Н больше 300 мм, на стадии оценки
рисков необходимо учитывать возможность доступа
под лучами..

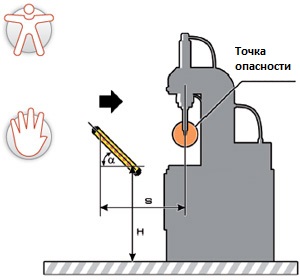

НАПРАВЛЕНИЕ ПРИБЛИЖЕНИЯ ПОД УГЛОМ К ЗАЩИЩЁННОЙ ПЛОСКОСТИ ПРИ 5°<α<85°
Наклонные световые завесы для обнаружения кистей и
рук; для контроля нахождения
в опасной зоне

fig31

При угле α >30° используйте схему перпендикулярного приближения
к защищённой плоскости.



При угле α <30° используйте схему параллельного приближения к защищённой плоскости.

При угле α >30°:

расстояние S относится к самому
дальнему лучу от опасной точки.



Высота самого дальнего луча от опасной точки
не должна превышать 1000 мм.



Для определения высоты H или разрешения D используйте формулы для низшего луча: :
H = 15 x (d - 50)
D = H / 15 + 50
