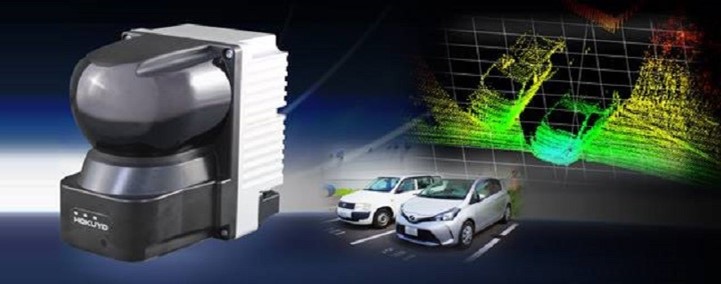

Лазерный 3D сканер (3D-лидар)  HOKUYO YVT-35LX-F0

3D лазерные сканеры (3D-LiDAR) YVT-35LX позволяют реализовать практически сплошное сканирование окружающего пространства независимо от того, движутся ли распознаваемые объекты. В одном кадре сканер генерирует облако из 2590 точек. С помощью режима чередования можно увеличить плотность точек облака. Сканер оснащен акселерометром и входным сигналом PPS.

Для определения расстояния сканер генерирует импульсный лазерный луч с принципом измерения TOF (время пролета луча). Сканер излучает лазерный луч в широком трехмерном поле, обеспечивая данные о высоте, ширине и глубине объектов. Такую информацию невозможно получить с помощью классических 2D-сканеров.

ПРЕИМУЩЕСТВА:

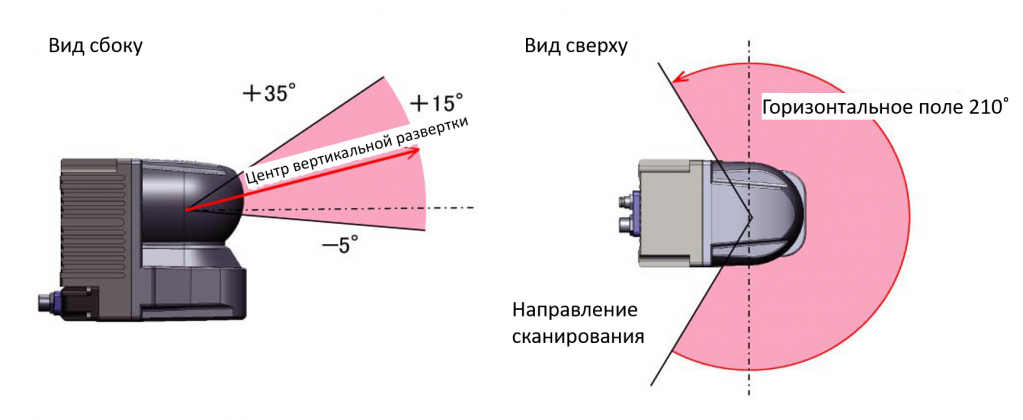

Широкое поле зрения

Сканер имеет диапазон измерения 210° по горизонтали и 40° по вертикали. Рабочий диапазон составляет 35 м спереди и примерно 14 м по бокам. Подробную информацию о диапазоне обнаружения в каждом направлении смотрите в техническом описании к сканеру.

YVT 35LX 1a.png


Входной сигнал PPS

При использовании сигнала GPS вход PPS сбрасывает отметку времени сканера, чтобы исключить ошибку смещения времени.


Режим чересстрочной развертки

Направление лазерного луча постепенно смещается в каждом цикле, создавая более плотное облако точек. Можно увеличить плотность в двух плоскостях независимо - до 20 раз по горизонтали и 10 раз по вертикали. При максимальной плотности это называется режимом HD (High Density).


Устойчивость к окружающей среде

YVT-35LX со степенью защиты IP67 может использоваться в различных средах, при освещенности 100.000 люкс и обладает ударопрочностью до 10G.

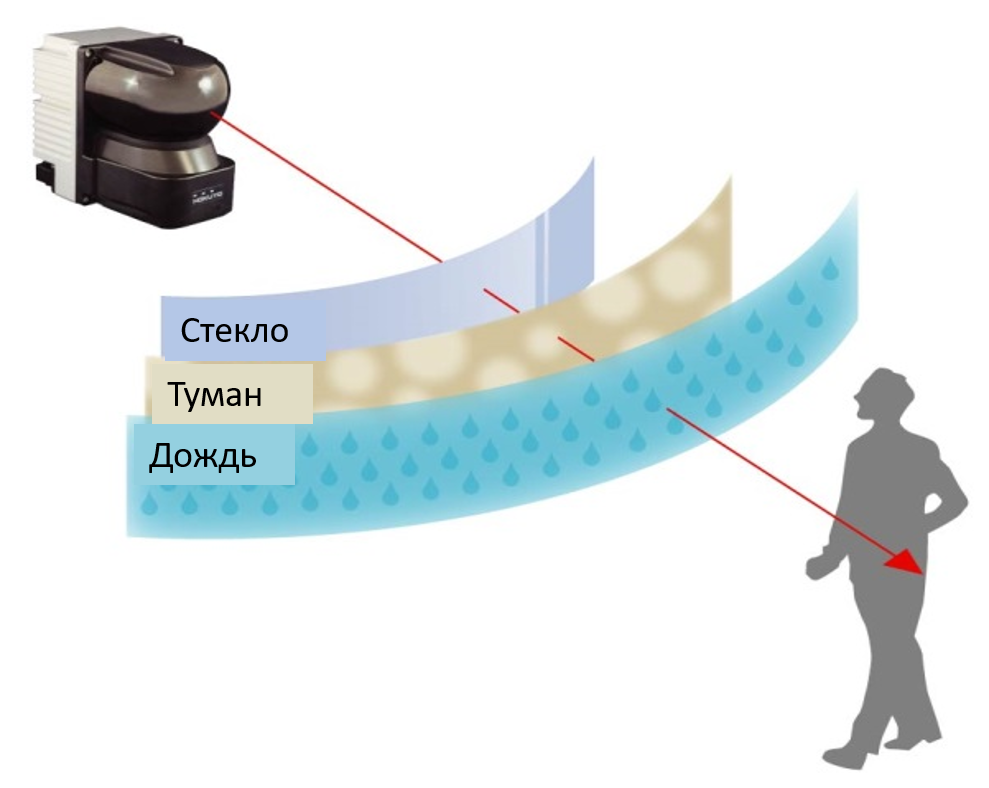

Функция Мульти-Эхо

Луч сканера может генерировать в одном направлении несколько возвратов сигнала при отражении от дождя, пыли и тумана. В этом случае поступают сообщения о расстоянии для каждого возврата.
При уличном применении сканера функция Мульти-эхо позволяет отделять дождь, пыль и туман от целевых объектов и крышки корпуса, поддерживая до 4 эхо-сигналов (первое, второе, третье и последнее эхо).


ВНИМАНИЕ: сканер обрабатывает до 8 возвратов и сообщает только о 4-х из них

YVT 35LX 2a.png

Области применения:

  • Самодвижущиеся транспортные средства (AGV): безопасный мониторинг и отображение местности
  • Робототехника: распознавание окружающих объектов
  • Погрузчики: обнаружение препятствий, сопоставление образов и измерение высоты
  • Строительство: определение объема и глубины раскопок, определение профиля насыпного грунта
  • Порты:  предотвращение столкновений кранов
  • Общественные места: подсчет людей в торговых центрах
  • Развлекательные мероприятия: контроль доступа

Цена лазерного сканера YVT-35LX-F0 :

6725,31 евро с НДС (не включает дополнительные аксессуары)

В наличии образец лазерного 3D сканера для проведения бесплатного тестирования
