Подробнее →Световые завесы Micron IO-Link выпускаются в исполнении с расстоянием между лучами 10 и 30 мм и высотой от 150 до 3000 мм и позволяют передавать все данные измерений и обнаружения по протоколу IO-Link.
Протокол IO-Link

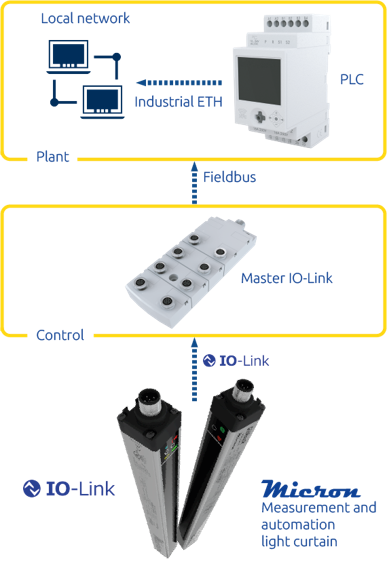

IO-Link - это стандартизированный протокол последовательной связи между двумя точками, позволяющий осуществлять двунаправленный обмен данными между датчиком (например, Micron MI IOL) и Мастером IO-Link.
Мастер IO-Link может передавать полученные данные по полевым и прочим шинам, сетям, обеспечивая доступность данных для внешних устройств, например, ПЛК или интерфейсов.
Каждый датчик IO-Link содержит файл IODD (описание устройства IO), содержащий информацию об устройстве и его функции.
Данные процесса: получение с устройства MI IOL Micron всех данных об измерениях во время машинного цикла
Сервисные данные: характеристики датчика (модель, описание, параметры конфигурации)
Сервисные данные: сообщения об ошибках, предупреждения об обслуживании и т. д.
Стандартное подключение через 5-контактные разъемы M12, минимизация проводки
Доступность большего объема данных о процессе, эксплуатации и обслуживании
Удаленная настройка и мониторинг
Простая замена датчика
Расширенные диагностические функции

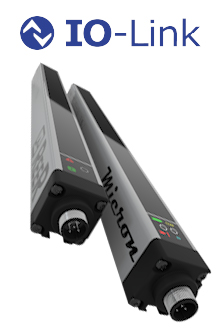

Micron IO-Link: световая завеса для измерений и автоматизации
Световые завесы измерения для промышленной автоматизации с поддержкой протокола связи IO-Link.
Как и любой датчик IO-Link, световые завесы Micron IOL имеют файл IODD (IO Device Description), который описывает состояние устройства и доступные для него функции IO-Link.
NCBO: количество заблокированных последовательных лучей
NBO: количество заблокированных лучей
CBO: центральный луч перекрыт
LBO: последний луч заблокирован
FBO: первый луч заблокирован
Состояние завесы (Свободно + Синхронизация)
Обнаружен объект
Индивидуальный статус луча
Размер поперечного сечения: 28 х 30 мм
Расстояние между лучами: 10 или 30 мм
Контролируемая высота: от 150 до 3000 мм
Рабочий диапазон: 0… 2 м (низкий) и 1… 10 м (высокий)
Режим обучения для распознавания неподвижного или движущегося объекта
5-контактный стандартный разъем M12
Степень защиты IP 65 или IP 67
Световые завесы промышленного и бытового применения для задач обнаружения, измерения и распознавания объектов.
В зависимости от количества и положения лучей, задействованных объектом, Micron IO-Link может предоставлять ПЛК информацию в реальном времени для: обнаружения присутствия или отсутствия объектов, выполнения подсчета, определения положения, определения формы или профиля, размеров.
Контролируемая высота: 150 мм ... 3000 мм.
Максимальная длина соединительных кабелей между световой завесой и IO-Link Мастер: 20 м.
Рабочая Температура (°C) |
-10 ... 55 |
Электропитание (В пост. тока) |
24 ± 20% |
Рабочий диапазон (м) |
10 |
Высота контролируемой зоны (мм) |
150 ... 3000 |
Расстояние между лучами (мм) |
10, 30 |
Модель |
Высота контролируемой зоны |
Расстояние между лучами |
Кол-во лучей |
Номер для заказа |
---|---|---|---|---|
Micron MI 301 IOL |
290 |
10 |
30 |
1250701 |
Micron MI 451 IOL |
440 |
10 |
45 |
1250702 |
Micron MI 601 IOL |
590 |
10 |
60 |
1250703 |
Micron MI 751 IOL |
740 |
10 |
75 |
1250704 |
Micron MI 151 IOL |
140 |
10 |
15 |
1250700 |
Micron MI 901 IOL |
890 |
10 |
90 |
1250705 |
Micron MI 1051 IOL |
1040 |
10 |
105 |
1250706 |
Micron MI 1201 IOL |
1190 |
10 |
120 |
1250707 |
Micron MI 1351 IOL |
1340 |
10 |
135 |
1250708 |
Micron MI 1501 IOL |
1490 |
10 |
150 |
1250709 |
Micron MI 1651 IOL |
1640 |
10 |
165 |
1250710 |
Micron MI 1801 IOL |
1790 |
10 |
180 |
1250711 |
Micron MI 1951 IOL |
1940 |
10 |
195 |
1250712 |
Micron MI 2101 IOL |
2090 |
10 |
210 |
1250713 |
Micron MI 2251 IOL |
2240 |
10 |
225 |
1250714 |
Micron MI 2401 IOL |
2390 |
10 |
240 |
1250715 |
Micron MI 2551 IOL |
2540 |
10 |
255 |
1250716 |
Micron MI 2701 IOL |
2690 |
10 |
270 |
1250717 |
Micron MI 2851 IOL |
2840 |
10 |
285 |
1250718 |
Micron MI 3001 IOL |
2990 |
10 |
300 |
1250719 |
Micron MI 153 IOL |
120 |
30 |
5 |
1250720 |
Micron MI 303 IOL |
270 |
30 |
10 |
1250721 |
Micron MI 453 IOL |
420 |
30 |
15 |
1250722 |
Micron MI 603 IOL |
570 |
30 |
20 |
1250723 |
Micron MI 753 IOL |
720 |
30 |
25 |
1250724 |
Micron MI 903 IOL |
870 |
30 |
30 |
1250725 |
Micron MI 1053 IOL |
1020 |
30 |
35 |
1250726 |
Micron MI 1203 IOL |
1170 |
30 |
40 |
1250727 |
Micron MI 1353 IOL |
1320 |
30 |
45 |
1250728 |
Micron MI 1503 IOL |
1470 |
30 |
50 |
1250729 |
Micron MI 1653 IOL |
1620 |
30 |
55 |
1250730 |
Micron MI 1803 IOL |
1770 |
30 |
60 |
1250731 |
Micron MI 1953 IOL |
1920 |
30 |
65 |
1250732 |
Micron MI 2103 IOL |
2070 |
30 |
70 |
1250733 |
Micron MI 2253 IOL |
2220 |
30 |
75 |
1250734 |
Micron MI 2403 IOL |
2370 |
30 |
80 |
1250735 |
Micron MI 2553 IOL |
2520 |
30 |
85 |
1250736 |
Micron MI 2703 IOL |
2670 |
30 |
90 |
1250737 |
Micron MI 3003 IOL |
2820 |
30 |
95 |
1250739 |
Micron MI 2853 IOL |
2970 |
30 |
100 |
1250738 |
