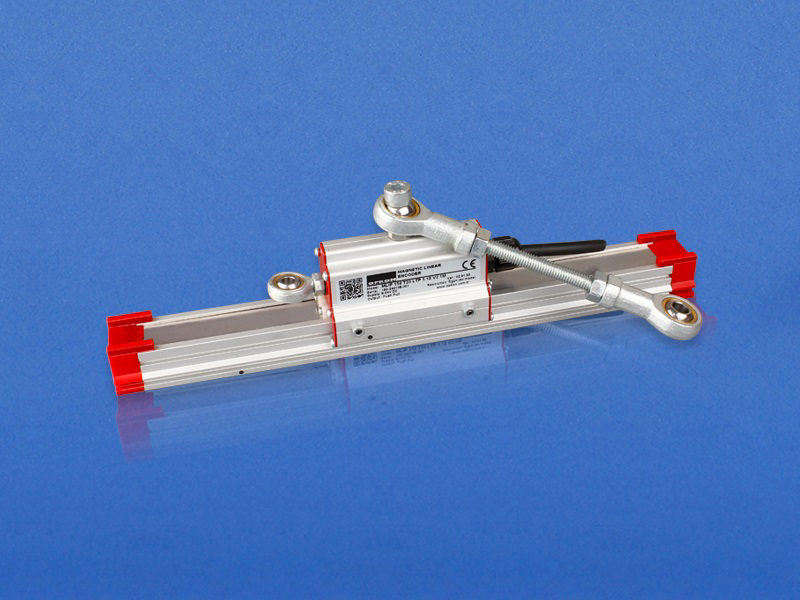

Подробнее →Магнитный Линейный Инкрементальный Энкодер
Модель MLIP
Стандартное разрешение 2,5 / 5 / 10 / 12,5 / 20 / 25 мкм (4x режим)
Бесконтактное магнитное измерение
Возможно увеличение до 50м с помощью специальных фиксаторов
Возможно использование с несколькими считывающими головками
Идеальное решение для уличного применения и для камнеобрабатывающих машин
Защита корпуса IP66
Push-Pull, линейный преобразователь TTL или HTL
| Модель | Ход измерения | Разрешение | Тип выхода | Шаг полюса | Выход | Напряжение питания | Коннектор / Кабель |
| (пример) MLIP | 600 | Т20 | LTP | B5 | B | V1 | 2М5 |
| MLIP | 50 … 5000 мм | Т10: 2,5 мкм | LTP: Push-Pull | B2: 2 мм | 1Z: референс на кабеле | V1: 5 В пост. тока | 2М5: 2,5 м кабель |
| (возможно увеличение до 50 м) | Т20: 5 мкм | TT: линейный преобразователь TTL | B5: 5 мм | 2Z: референс на кабеле | V2: 8-24 В пост. тока | 9G: коннектор G-тип | |
| Т50: 12,5 мкм | HLD: преобразователь HTL | 2B5: 2,56 мм | 3Z: референс в середине | 9H: коннектор H-тип | |||
| Т80: 20 мкм | 5Z: непрерывный референс | ||||||
| Т100: 25 мкм | 0Z: без референса | ||||||
| B: A, B |
| Техническая спецификация | |
| Тип измерения | Магнитный инкрементальный бесконтактный |
| Ход измерения | 50-5000 мм (можно увеличить до 50 м) |
| Разрешение | 2,5 / 5 / 10 / 12,5 / 20 / 25 мкм (4х режим) |
| Точность | ± 40 мкм |
| Каналы выхода | A, B, Z, / AĀ, BB, ZZ |
| Тип выхода | Push-Pull, линейный преобразователь TTL или HTL |
| Напряжение питания | 8-24 В или 5 В пост. тока |
| Референсное положение | Опция |
| Энергопотребление (без нагрузки) | <40 мА (24 В пост. тока) |
| Подключение | 2,5 м кабель (стандарт), 1 м кабель с коннектором DB9 (опция) |
| Материал корпуса | Анодированный алюминий |
| Защита корпуса | IP66 |
| Рабочая температура | -20 °С … +80 °С |
| Температура хранения | -30 °С … +90 °С |
| MLIP (мм) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | 1750 | 2000 |
| US (полезный ход) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | 1750 | 2000 |
| MS (механический ход) | 72 | 122 | 172 | 222 | 272 | 322 | 372 | 422 | 522 | 622 | 722 | 822 | 922 | 1022 | 1272 | 1522 | 1772 | 2122 |
| L (общая длина) | 181 | 231 | 281 | 331 | 381 | 431 | 481 | 531 | 631 | 731 | 831 | 931 | 1031 | 1131 | 1381 | 1631 | 1881 | 2131 |
