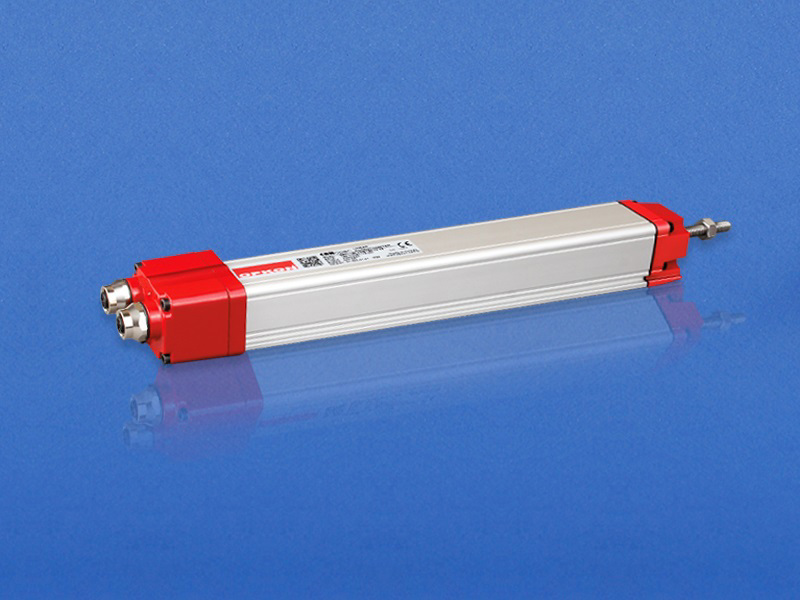

Подробнее →Линейный Потенциометр, Выход Шины
Модель DRTL
Диапазон измерений 30 - 1000 мм
Разрешение 15 бит
Протоколы CANopen, ProfiBUS, EtherCAT и ModBUS
| Техническая спецификация | |
| Ход измерения | 30 - 1000 мм |
| Разрешение | 15 бит (ход / 32767 мм) |
| Линейность | ±% 0,05 (>200 мм), ±% 0,1 (130-200 мм), ±% 0,2 (75-130 мм), ±% 0,5 (<75 мм) |
| Время отклика | 1 мс (при 500 кбит/с) |
| Отключение | 120R конфигурируется через ПО |
| Напряжение питания | 8-30 В пост. тока |
| Токопотребление | 20 мА при 24 В пост. тока |
| Энергопотребление | макс. 6 Вт |
| Защита | от переполюсовки |
| Размер корпуса | 33 х 33 мм |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Нерж. сталь |
| Диаметр штока | Ø 6 мм |
| Механическое крепление | Регулируемые скобы |
| Интерфейс | CAN |
| Протокол | CANopen |
| Профиль связи | CiA301, CiA406 V 3.2 |
| Номер узла | 1 - 127 (ID узла по умолчанию: 88) |
| Скорость передачи в бодах | 10 кбит/с до 1 Мбит/с (500 кбит/с по умолчанию) |
| Свойства | SDO, PDO, Время Защиты Синхронной-Асинхронной Связи, ID узла, скорость передачи в бодах, Отключение и т.д. |
| Зеленый светодиод | Питание включено, передача по CAN активирована |
| Красный светодиод | Ошибка, Режим Останова |
| Защита корпуса | IP65 |
| Рабочая температура | -20 °С … +80 °С |
| RTL (мм) | 30 | 50 | 75 | 100 | 125 | 130 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 |
| US (полезный ход) | 30 | 50 | 75 | 100 | 125 | 130 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 |
| MS ±0,5 (механический ход) | 33 | 53 | 78 | 103 | 128 | 133 | 153 | 178 | 203 | 228 | 253 | 278 | 303 | 328 | 353 | 378 | 403 | 453 | 503 | 553 | 603 | 653 | 703 | 753 | 803 | 853 | 903 | 1003 |
| L (общая длина) | 185 | 205 | 230 | 255 | 280 | 285 | 305 | 330 | 355 | 380 | 405 | 430 | 455 | 480 | 505 | 530 | 555 | 605 | 655 | 705 | 755 | 805 | 855 | 905 | 955 | 1005 | 1055 | 1155 |
