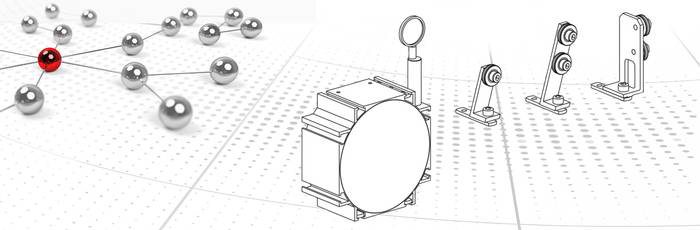

Вдвое больше гибкости: шкивы для энкодеров с тросовым барабаном TR Electronic

Энкодеры с тросовым барабаном TR-Electronic служат универсальным эффективным и безопасным решением для контроля линейных перемещений в складской отрасли и логистике, а также в оборудовании для управления театральными сценами и во многих других применениях. Их основное преимущество заключается в пригодности к монтажу в очень ограниченном пространстве: трос на отсчётном барабане начинает разматываться только, если происходит движение, в то время как диапазон измерения остается свободным до полной размотки.

Проблемой стандартных энкодеров с тросовым барабаном является узкий допуск выходного отверстия для троса в связи с малым углом выхода в ±3°. Однако, благодаря шкивам от TR Electronic возможный диапазон угла размотки увеличивается с 6° до невообразимых 135°. В то время, как одинарные шкивы обеспечивают угол выхода от 0° до 105°, двойные шкивы увеличивают его до 135°.

В зависимости от расположения шкивов, диапазон угла размотки может быть задан соосно с установленным тросовым энкодером или под углом 90°. Поворот двойных шкивов на 90° позволяет реализовать задачи, которые требуют противоположного направления тяги.

Благодаря шкивам TR Electronic, энкодер с тросовым барабаном может быть установлен с выходным отверстием на задней стенке, или даже с горизонтальной или вертикальной размоткой наверху. Таким образом шкивы отвлекают на себя водяные брызги, которые обычно попадают на трос, и энкодер становится оптимально защищённым от попадания влаги и неблагоприятных условий окружающей среды.

Одинарные и двойные шкивы доступны для заказа в качестве опции для стандартных энкодеров с тросовым приводом, с размером корпуса 115 мм.
