Интерфейс DRIVECLiQ

Интерфейс для систем привода SINUMERIK and SINAMICS теперь также доступен для серии энкодеров С_58.

Ультра-компактные абсолютные вращательные энкодеры CMV36 уже продемонстрировали свою надежность при работе с интерфейсом DRIVECLiQ, что подтверждается результатами лабораторных тестов, Линейка успешно существующих на сегодня интерфейсов дополнилась важным интерфейсом для вращательных энкодеров в промышленном исполнении в корпусе 58мм. Традиционно интерфейс DRIVECLiQ применялся для приводных интегрированных вращательных энкодеров. Однако, иногда необходимо производить измерение положения на расстоянии от фактического двигателя и передавать результаты измерений непосредственно в главное устройство управления или преобразователь без перерыва связи. Абсолютные энкодеры TR-Electronic's в корпусе 58-мм прекрасно подходят для этих целей. Благодаря надежной конструкции, они также могут применяться в тяжелых условиях эксплуатации.

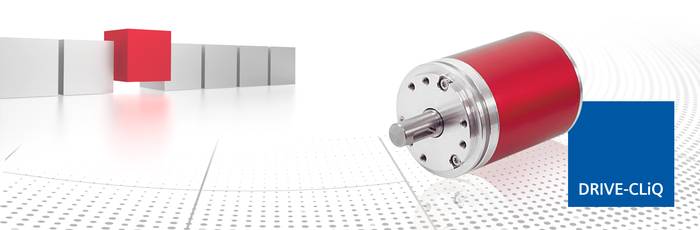

Версии со сплошным и полым валом в корпусе 58 мм могут быть адаптированы для различных конфигураций оборудования. В дополнение к стандартным торцевым и сервофланцам, доступны и другие версии. Будучи младшим братом CMV36, энкодер CEV58 обеспечивает 4096 шагов (12 бит) на оборот, имеет общее разрешение 4096 оборотов и может работать без батарей и счетчиков. Прочный, высокой плотности и устойчивый к вибрации штекер M12 расположен так, что соединительные кабели не выступают за пределы фланца диаметром 58 мм.
Энкодеры CEV58 DQ через интерфейс DRIVECLiQ поддерживают привычную топологию типа «звезда»: все сигналы и подача питания на энкодер поступают через единственный кабель. Доступный в течение некоторого времени, энкодер CMV36M DQ уже доказал свою ценность в решении миниатюрных задач в приборо- и машиностроении.

Техническое описание
