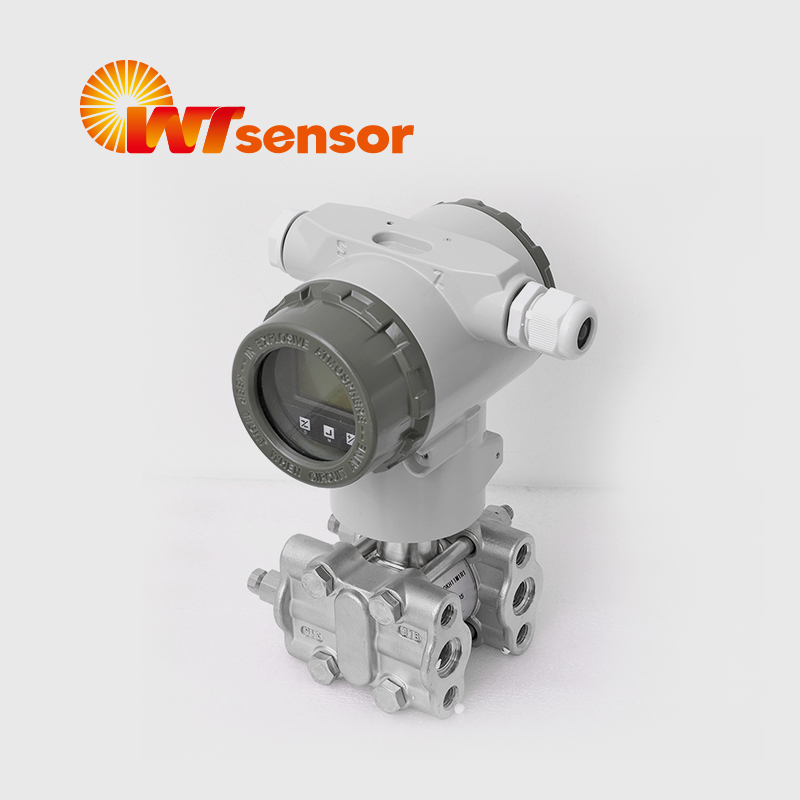

Датчики давления: Серия PCM3051S-DP

Технические характеристики

Диапазон давления

±1кПа；±6кПа；±40кПа；±100кПа；±250кПа；±1МПа；±3МПа

 Давление

избыточное давление, дифференциальное давление

Питание

12 ~ 32 В постоянного тока, рекомендуется 24 В постоянного тока

 Выход

4-20мA + протокол HART®

Точность

±1 кПа: ±0,2%полной шкалы; ±6 кПа: ±0,1%полной шкалы;

Другие диапазоны: ± 0,075% полной шкалы (стандартные диапазоны, 25 ± 5 ℃)

 Температурный дрейф

± 1 кПа: ± 0,5% полной шкалы; ±6 кПа: ±0,3%полной шкалы;

Другие диапазоны: ± 0,25% полной шкалы (стандартные диапазоны, -20 - 70 ℃)

Темп. окруж. среды

-30℃-80℃; с ЖК-дисплеем -30 ℃ - 70 ℃

 Средняя температура

-40℃-125℃

Температура хранения

-20℃-70℃

 Сопротивление изоляции

≥200 МОм/250 В постоянного тока

Класс защиты

IP65

 Класс взрывозащиты

Ex d IIB T6 Gb

Диапазон статического давления

16 МПа для диапазонов ±1 кПа; ±6 кПа; ±40 кПа;

25 МПа для диапазонов ±100 кПа；-100-250 кПа； 40 МПа для диапазонов -0,1-1 МПа；-0,1-3 МПа

 Макс. избыт. давление

16 МПа

Долгоср. стабильность

±0,1% полной шкалы/год (стандартные диапазоны)

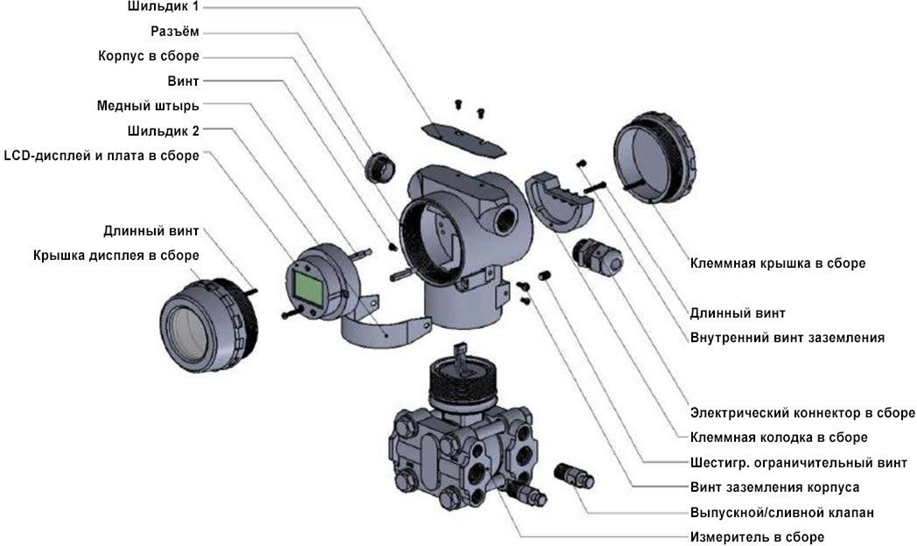

Особенности конструкции

Материал мембраны

Нержавеющая сталь 316L, коррозионностойкий сплав хастеллой C

Вытяжн./спускн. клапан

Нержавеющая сталь 304

O-образное кольцо

Силиконовый каучук (контакт с измеряемой средой)

Заливочная жидкость

Силиконовое масло

Фланец, зажимной блок

Нержавеющая сталь 304

Материал корпуса

Литой под давлением алюминиевый сплав, крашеное эпоксидное покрытие

Подключение

M20×1.5 ("мама"), NPT1/2 ("мама")

Соединение под давлением

M20×1.5 со сварной трубой, NPT1/4 ("мама"), NPT1/2, NPT1/2 ("мама"), G1/2 со сварной трубой, G1/4, три клапана M20×1.5 со сварной трубой

(версии из 304/316), три клапана NPT1/4 ("мама") (версии из 304/316)

Вес

3,5 кг (без аксессуаров)
