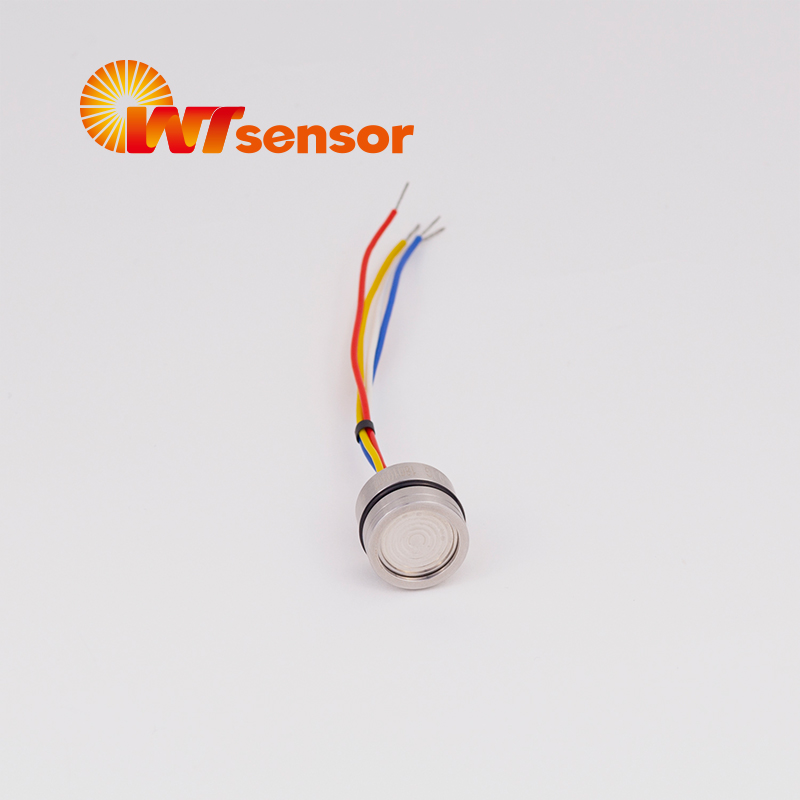

Кремниевый пьезорезистивный датчик давления серия PC10

Пьезорезистивный датчик давления PC10 - ключевой компонент для производства промышленных датчиков и преобразователей давления со стандартным выходным сигналом. PC10 имеет чувствительную к давлению диффузную силиконовую мембрану и корпус из нержавеющей стали 316L. Внешнее давление передается на мембрану через диафрагму из нержавеющей стали и заливочное силиконовое масло. Мембрана не контактирует с измеряемой средой напрямую, что создаёт надёжную систему измерения давления. Таким образом, датчик может применяться в различных задачах, в том числе в агрессивных средах. PC10 оснащен легкосъемным герметичным уплотнительным О-образным кольцом. Возможна кастомизация датчиков в зависимости от задачи: цельнометаллический корпус, широкая температурная компенсация, высокая надежность, антиударное и антивибрационное исполнения.

Ключевые преимущества:

  • Версии с постоянным током и постоянным напряжением
  • Высоконадёжный корпус
  • Широкая температурная компенсация
  • Нормализованный выход
  • Компенсационная плата, заполненная клеем, с защитой от влаги
  • Стандартный корпус Ø19 мм для OEM- производителей
  • Полностью из стали 316L
  • Высокая производительность и надежность
  • Гарантия 18 месяцев

Характеристики

Чертежи

Применение

Файлы для скачивания


Диапазон давления

-100кПа-0-10кПа…100МПа

Давление

избыточное, абсолютное, герметичное избыточное

Питание

1,5 мА рекомендуется для постоянного тока

10 В рекомендуется для постоянного напряжения

Входное Сопротивление

Постоянный ток: 2кОм-5кОм

Постоянное напряжение: 3кОм-18кОм

Подключение

Разъём с позолоченными контактами KOVAR или силиконовый кабель

Температурная компенсация

Постоянный ток: 0℃-60℃(≤35кПа), -10℃-70℃(другие диапазоны);

Постоянное напряжение: -20℃-85℃

Рабочая температура

-40℃-125℃

Темп. хранения

-40℃-125℃

Изол. сопротивление

≥200 МОм/250 В постоянного тока

Время отклика

≤1 мс (до 90% полной шкалы)

Среда измерения

Все жидкости и газы, совместимые с 316L.

Механич. вибрации

20г (20-5000Гц)

Удары

100 г (10 мс)

Срок службы

10×106 (циклов)

  • Системы управления технологическим процессом
  • Инструменты калибровки давления
  • Холодильное оборудование, отопление, вентиляция, кондиционирование воздуха
  • Гидравлические системы и клапаны
  • Измерение уровня
  • Биомедицинские инструменты
  • Судоходство и навигация
  • Самолёты и авионика
  • ВПК
Техническое описание датчиков давления WTsensor серия PC10pdf, (2,08 Мб) Скачать
