Щелевые датчики: серия FB-7N/7M

Тип

Сквозного типа

Модель №

FB-7N

FB-7M

Источник питания

от 12 до 24 В пост. тока
±10%…, пульсация не более 10%

12 В пост. тока
±10%…, пульсация не более 10%

Потребляемый ток

Не более 60 мА

Не более 70 мА

Источник света

Инфракрасный светодиод

Расстояние между излучателем и приемником

7 мм (постоянное)

Обнаруживаемые объекты

Непрозрачный объект с φ4 мм или более

Рабочий режим

Включено затемнение

Выход сигнала управления

NPN-транзистор с открытым коллектором, выход по напряжению/токовый выход, допустимое напряжение нагрузки: 35 В пост. тока, допустимый ток нагрузки: 200 мА, остаточное напряжение: не более 1,5 В, входной импеданс: 3,3 кОм

Реле 1a (100 В перем. тока, 0,5A cosφ=1)

Время отклика

Не более 1 мс

Не более 10 мс

Повторяемость

±0.1mm

Индикаторы

Индикаторная лампа рабочего режима: красный светодиод (горит при выдаче сигнала на выходе)

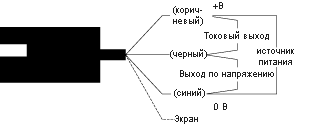

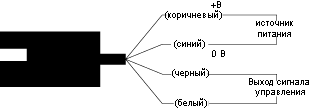

Соединение

Тип кабеля (длина 2 м, 0,3 мм²)

Окружающее освещение

Солнечный свет: до 3000 люкс

Температура/влажность окружающей среды

от 10 до 50 градусов Цельсия, 45 - 85 % отн. влажности

Устойчивость к вибрации

Двойная амплитуда 1,5 мм, от 10 до 33 Гц, по 2 часа в направлениях X, Y и Z

Ударная прочность

500 м/с², по 3 раза в направлениях X, Y и Z

Защищенная конструкция

IP40 (стандарт МЭК)

Материал корпуса

Сталь

Вес

Ок. 40 г
