Щелевой датчик со встроенным усилителем

Компактный размер, измеряемое расстояние 10 мм и повторяемость ±0,1мм!

Характеристики

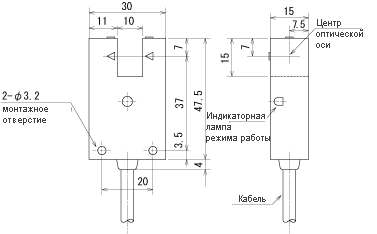

Чертежи
Технические характеристики

  • Компактная конструкция
  • Регулировка не требуется
  • Релейный выход
  • Ширина: 10 мм,
  • Повторяемость: +/-0,1 мм
  • Подходит для различных задач  позиционировании,
  • Быстрый отклик датчика


FB-10C

FB-10M



Меры предосторожности

* Не укладывайте проводку параллельно высоковольтным и силовым магистралям. Это может привести к неполадкам вследствие индукции.

* Не обнаруживает прозрачные объекты, в частности, стекло и т.п.

* Не использовать в местах, где имеют место брызги воды или пар. Не использовать в местах, где имеют место повышенные температуры, влажность или ударная нагрузка.

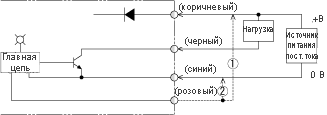

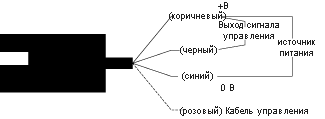

FB-10C

Изменение режима работы (розовый)
1. Выходной транзистор ВКЛ при попадании света (соединение со стороной +В)
2. Выходной транзистор ВКЛ при прерывании света (соединение со стороной 0 В)



Тип

Сквозного типа

Модель №

FB-10C

FB-10M

Источник питания

от 12 до 24 В пост. тока
±10%…, пульсация не более 5%

12 В пост. тока
±10%…, пульсация не более 5%

Потребляемый ток

Не более 25 мА

Не более 40 мА

Источник света

Инфракрасный светодиод

Расстояние между излучателем и приемником

10 мм (постоянное)

Обнаруживаемые объекты

Непрозрачный объект с φ4 мм или более

Рабочий режим

Переключение проводом управления (розовый)
Включен свет: соединение со стороной +В (коричневый),
Включено затемнение: соединение со стороной 0 В (синий)

Включено затемнение

Выход сигнала управления

Выход на основе NPN-транзистора с открытым коллектором,
Допустимое напряжение нагрузки: 33 В макс.,
Допустимый ток нагрузки: 100 мА макс.,
Остаточное напряжение: 0,5 В макс.

Реле 1a (100 В перем. тока, 0,5A cosφ=1)

Время отклика

Не более 1 мс

Не более 10 мс

Повторяемость

±0.1mm

Индикаторы

Индикаторная лампа рабочего режима: красный светодиод (горит при попадании света)

Соединение

Тип кабеля (длина 2 м, 0,2 мм2)

Окружающее освещение

Лампа накаливания: до 10 000 люкс

Температура/влажность окружающей среды

от -10 до +55 градусов Цельсия, 45 - 85 % отн. влажности

Сопротивление изоляции

20 МОм или более (мегомметр 500 В)

Выдерживаемое напряжение

1000 В перем. тока/мин. 50/60 Гц

Устойчивость к вибрации

Двойная амплитуда 1,5 мм, от 10 до 33 Гц, по 2 часа в направлениях X, Y и Z

Ударная прочность

200 м/с2, по 3 раза в направлениях X, Y и Z

Защищенная конструкция

IP40 (стандарт МЭК)

Материал корпуса

ПММА-смола

Вес

Ок. 40 г

Ок. 60 г
