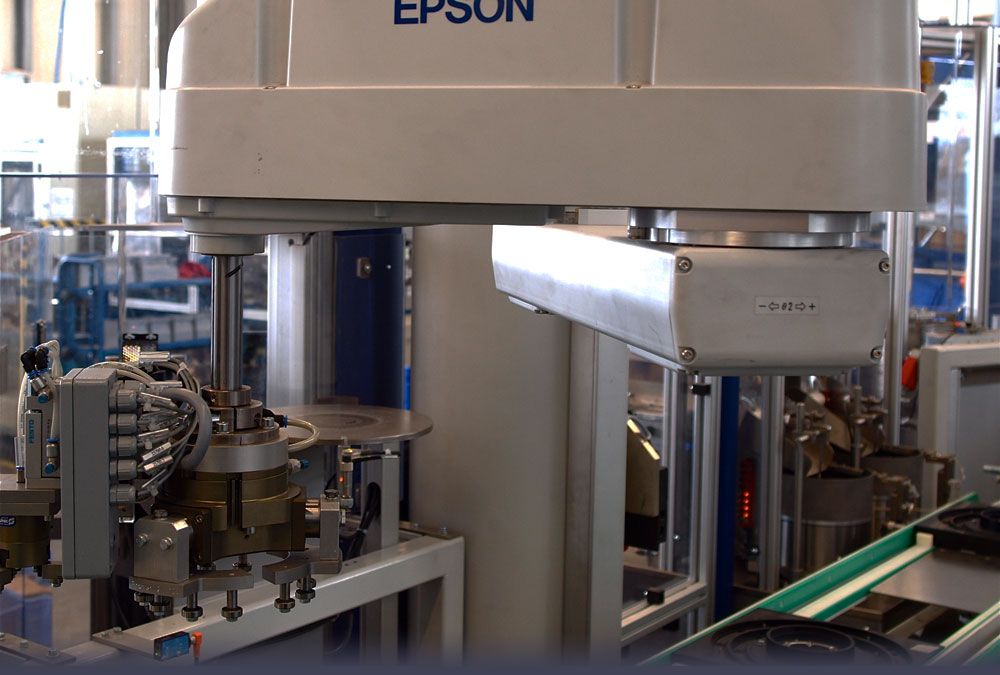

Автоматизированная сборка уплотнителей на предприятии Hauff-Technik GmbH & Co. KG

Область применения:	Размещение деталей и сборка продукции
Заказчик:	Hauff-Technik GmbH & Co. KG
Продукция:	Уплотнители
Отрасль:	Каучук/пластмассы
Устройство Epson:	Epson SCARA G10

Задача

Hauff-Technik GmbH & Co. KG - один из ведущих в мире производителей систем уплотнения для кабелей, коробов и проходных втулок. В Азиатско-Тихоокеанском регионе сборкой уплотнителей занимаются, как правило, вручную, поскольку данная несложная работа предполагает в основном навинчивание перфорированных гнущихся деталей из нержавеющей стали на штампованные каучуковые детали. В пользу ручного труда в странах с низким уровнем доходов говорят и такие факторы как небольшие размеры партий и частая смена размеров.

Для того, чтобы обеспечить низкие производственные затраты при высоком "немецком" качестве продукции, компания Hauff решила выполнить автоматизацию всей своей сборочной линии.

Решение

Гибкая система автоматизации с интеллектуальной системой комплектования деталей путем оптимального использования робототехнических устройств и многофункциональных средств транспортировки заготовок позволяет обеспечить экономичность производства даже при небольших размерах партий.

Все комплектующие, включая основные каучуковые штампованные детали и перфорированные изогнутые детали, а также все расходные материалы (винты, гайки, шайбы и т. д.) хранятся в многочисленных блоках и контейнерах непосредственно на заводе или в группах модулей неподалеку от него. Устройства Epson SCARA установлены на всех станциях сборочной линии.

Станция 1: На первой станции устройство Epson SCARA G10 с рабочим диапазоном 850 мм выбирает перфорированные гнущиеся детали из блоков и устанавливает их в правильном положении на подставке для заготовки. В стандартном случае перфорированные детали непосредственно хранятся на станции. При производстве редкой продукции соответствующие подающие модули с необходимыми стальными деталями легко доставляются на станцию с помощью тележки. Установка около 50% от 48 видов продукции не требует серьезного переоснащения оборудования. Для сборки остальных видов продукции оператор станка должен заменить установленные на станции модули на необходимые.

Станция 2: Устройство Epson SCARA добавляет штампованные каучуковые детали, которые устанавливаются в подставку для заготовки в соответствии с заданными критериями. Второе устройство Epson отвечает за разгрузку полностью собранных уплотнений, проходящих через станцию по противоположно направленной дорожке.

Станция 3: Устройство Epson SCARA G10 быстро и точно устанавливает необходимые винты и шайбы в соответствующие отверстия в штампованных каучуковых деталях. При этом подвесная установка устройства позволяет обеспечить максимальную универсальность системы в ограниченном пространстве.

Станция 4: Последнее винтовое соединение, требующее лишь незначительной затяжки винтов, также выполняется устройством Epson SCARA.

Основные преимущества:

Крайне короткие сроки производства
Сокращение расходов на хранение материалов
Возможность адаптации к колебаниям рынка
Отсутствие зависимости от третьих сторон

Epson SCARA G10

Станция 1: Размещение перфорированных гнущихся деталей на подставке для заготовки

Epson SCARA-Roboter

Станция 2: Точная установка штампованных каучуковых деталей

Epson SCARA G10

Станция 3: Быстрая установка винтов в соответствующие отверстия

Epson SCARA-Roboter

Станция 4: Винтовое соединение элементов заготовки
