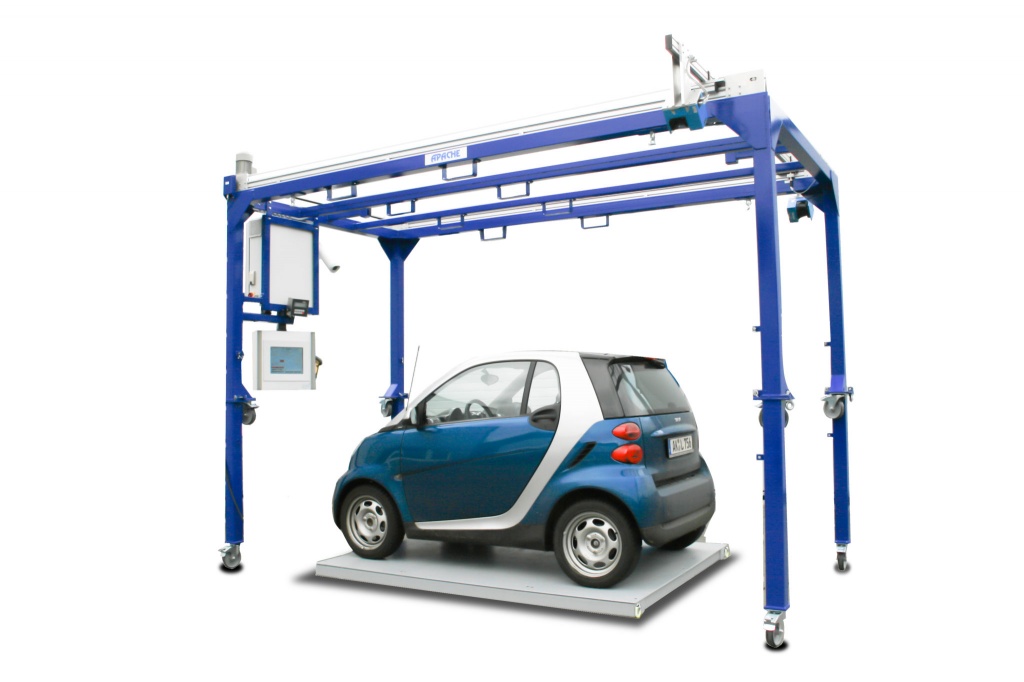

Портальная система APACHE Portal movable - стандартная система для автоматического определения длины, ширины, высоты, объема и веса объектов, выбора погрузочной техники и фотографирования объекта. Мобильная версия системы обеспечивает выгодную гибкость и универсальность.

Описание:

Стальные напольные (четыре опоры) или потолочные системы AKL-tec используются для измерения грузов и составления документации с 1996 года. Система APACHE Portal movable, наиболее успешный продукт этой линейки, представляет собой мобильный пункт для измерения объема, взвешивания и фотографирования грузов. С 2011 года система оснащается функцией Vmask, позволяющей отделять грузоподъемное оборудование.

Габариты:

  • Минимальные габариты груза: 50х50х50 мм
  • Максимальные размеры измеряемого груза 3500х2500х2800 мм
  • Точность измерения 20x20x10 мм (ДхШхВ)

Вес:

  • Измерение веса от 3 кг до 2000 кг :
  • Точность измерения веса: 600г
Принцип измерения: инфракрасный лазер
Температурный диапазон работы: 0С – 40С

Преимущества для заказчика:

  • Простота в использовании и интеграции системы
  • Удобно конфигурируемый интерфейс работы оператора под нужды заказчика
  • Автоматическое устранение паллет из зоны определения габаритов
  • Возможность использования сторонних данных
  • Система предупреждений для безошибочной работы оператора

Технические характеристики:


Размеры

Длина

Ширина

Высота

360 см (или 460 см)

330 см 340 см

Размеры указаны для передвижной рамки АРАСНЕ с областью измерения 2,5 м х 2.5 м или 2,5 м х 3,5 м.

Размеры рамки АРАСНЕ зависят от способа монтажа (варианты: установка на потолок или на стену, свободно стоящая установка).

Область измерения

250 см х 250 см или 350 см х 250 см. Максимальная область измерения определяется длиной перемещения измерительной балки.

Измеряемая высота

Не более 280 см

Скорость перемещения

Измерительная ось перемещается с постоянной скоростью 20 м/мин

Способ измерения

Над грузом установлены два инфракрасных сканера, перемещающиеся на двух линейных направляющих. Движение отслеживается с помощью инкрементального датчика перемещения. На всем протяжении выполняется бесщелевое сканирование.

Погрешность измерения (СВО)

Длина или ширина наименьшей коробки (форма прямоугольного параллелепипеда) 2 см

Высота наименьшей коробки (форма прямоугольного параллелепипеда) 1 см

Разделение

По длине = 2 см, по ширине = 2 см, по высоте = 1 см

Взвешивание

Как правило, с использованием площадки для взвешивания.

Размеры площадки: 250 см х 250 см или 250 см х 200 см или 200 см х 200 см Размеры площадки, нагрузка материала, диапазон взвешивания и разрешение могут варьироваться. Технические характеристики станции взвешивания см. в технической документации от производителя станции.

Ограничения / Исключения

Возможно измерение только непрозрачных объектов и объектов с постоянными размерами/постоянной формой.

Выступы

При измерении наименьшей коробки (форма прямоугольного параллелепипеда) выступы менее 4 см в длину и ширину и 1 см в высоту не учитываются.



Возможность подключения станции взвешивания

  • Станции взвешивания, прошедшие официальные испытания согласно OIML_ R76 и MID.
  • Дисплей с последовательным интерфейсом данных (RS232, RS422, RS485).
  • Демонстрационное оборудование, выполняющее проверку в стационарном состоянии перед выводом данных

Компьютерная платформа (ППК)

Аналитический компьютер для рамки АРАСНЕ с системой Windows ХР®

Связь

ТСР/IР Ethernet 10/100 с разъемом RJ45, RS232 / RS422 с разъемом D-SUB.

Панель управления

  • Сенсорная панель для пользовательского ввода вторичных данных.
  • Визуализация результатов измерений и изображения.

Подключение к сети

(АРАСНЕ рогtal )

  • 230 В перем. тока, ток 16А в клеммном отсеке;
  • доступ через разъем в распределительном шкафу
  • Стандартное исполнение: не оснащен защитным прерывателем цепи

Подключение к сети

(АРАСНЕ рогtal movable)

230 В перем. тока, ток 16 А, заземленный разъем с трансформатором, за защитным прерывателем цепи

ИТ-соединения

10/100 Мбит/сек

  • Стандартное исполнение: 2 х разъем RJ45 на компьютере
  • Альтернативное исполнение: групповой разъем в распределительном шкафу
  • Альтернативное исполнение:, разъем RJ45 (САТ.5) в боковой стенке
  • Альтернативное исполнение: WLAN 802.11а-g

ППК

  • Процессор Intel CoreDuo, 1.66 ГГц 1024 Мбайт, DDR2 SO-DIMM
  • Жесткий диск 80 Гб, 2.5“
  • Питание 24 В пост, тока 2 х 10/100 Мбит/сек Ethernet
  • 2 х USB 2.0 1 х РS/2 для клавиатуры и мыши 2 х RS 232

Условия эксплуатации

Рабочая температура:

0 °С до +40 °С

(+32 °F до +104 °F)

Влажность:

макс. 85%, без конденсации

Варианты транспортировки (только АРАСНЕ рогtal movable)

Складная конструкция для транспортировки грузовым транспортом.

Среднее время безотказной работы

Среднее время безотказной работы лазерных датчиков в соответствии со спецификацией производителя составляет 40 ООО часов. Данное время указано с учетом срока службы лазерного диода

Файлы для скачивания
Видео
Техническое описание системы APACHE Portal movableСкачать (1,67 Мб)
Портальная система APACHE portal movableПросмотреть
