APACHE contour - измерительная система для обнаружения свеса и классификации контейнеров путем лазерного сканирования.

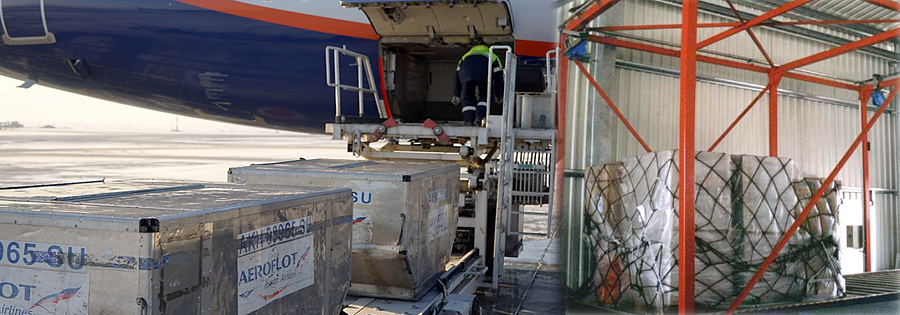

Самая важная цель при загрузке воздушных грузовых контейнеров и поддонов - оптимальное использование грузового пространства самолетов. Контуры контейнеров и поддонов с товарами должны соответствовать грузовому отсеку самолета. Нежелательные выступающие части контейнеров и поддонов могут привести к повреждению фюзеляжа самолета. Для того, чтобы избежать подобных повреждений сократить время простоя самолета, поддоны и контейнеры должны быть тщательно проверены перед отгрузкой.

Принцип работы:

Разные типы самолетов используют различные формы контейнеров, от простых прямоугольных форм до более сложных, иметь скосы с одной или двух сторон наподобие арок  для экономии места в грузовом отсеке. Поддоны могут варьироваться в высоту до 3 метров. Трудно определить, к примеру, поместиться ли поддон с типом контура B757F в фюзеляж Боинга 757 F. Сложные формы, а также неконтролируемая высота контейнера делают процесс ручной классификации контейнеров практически не реализуемым.

Система APACHE Contour обеспечивает быстрое и точное измерение различных типов контейнеров. АPACHE Contour позволяет получить трехмерное изображение груза и определяет необходимые для его транспортировки характеристики : максимальную высоту, длину, ширину, объем и тип контура контейнера. Проверяемый объект помечается как O.K. или N.I.O, что позволяет предотвратить дорогостоящие повреждения воздушного судна. Объекты отмечаются на шкале, что позволяет ответственным сотрудникам вносить необходимые корректировки в расположение загруженных объектов.

Преимущества для заказчика:

  • Автоматическое измерение и классификация контейнеров
  • Полное и безошибочное сканирование объектов перед отгрузкой
  • Готовое решение для грузовых авиаперевозчиков

Технические характеристики:

Область измерения

3,2 м х 6,5 м (20 футов) или 3,2 м х 3,8 м (10 футов)

Измеряемая высота

3,5 м

Время измерения

12 сек

Способ измерения

Два инфракрасных лазерных сканеров (area сканеры) крепятся к двум параллельным направляющим и проходя над перевозимыми самолетами грузами постоянно измеряют их форму

Погрешность измерения

Длина, ширина паллет

+/- 2 cm

Высота паллет

+/- 1 cm

Точность измерения

(наименьший размер коробки)

+/- 2.5 cm

Компьютерная платформа

ПК, Windows NT 4.0/2000

Подключение к сети

Связь через последовательные интерфейсы, Ethernet (TCP / IP) или полевые шины (Profibus и т.д.)

Особые характеристики

  • Применение вне помещений

Система может быть установлена в открытом пространстве при низких температурах. Все компоненты нагреваются и собраны в специальных корпусах для наружного использования.

  • Программирование контура

Новые формы контуров паллет могут быть запрограммированы пользователем с помощью специального ПО, обеспечивающего простоту настройки (поставляется вместе с системой).
