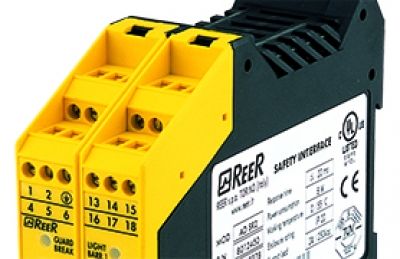

Интерфейсный модуль для световых завес, категория 4, с функцией Muting .

Интерфейсный модуль между световыми завесами безопасности EOS4, EOS2, Admiral, Vision (любое разрешение и высота), лазерным сканером безопасности PHARO и контурами управления машины.

Интерфейсный модуль SRM работает с 2 датчиками для функции Muting с современной логической схемой и обладает следующими особенностями:

Тайм-аут функции Muting на выбор,
Встроенная ручная коррекция 2 способами на выбор.
Вход разрешения функции Muting,
Система сигнализации состояния и все особенности, необходимые для реализации функции Muting, соответствуют текущим нормативным требованиям.

Блокировка запуска/перезапуска.

Вход обратной связи EDM для контроля внешних контакторов.

< В раздел «Серия AD SRM»

Характеристики

Модели

Сертификаты

Директивы

Файлы для скачивания

Канальные входы для предохранительных световых завес: 1.
Входы для датчиков для функции Muting: 2 входа 0 или 24 В пост. тока – PNP или релейные – срабатывание при отсутствии света.
Вход разрешения функции Muting: PNP или релейный.
Выходы предохранительных реле: 2 НО-контакта - 2 A 250 В перем. тока.
Выход состояния: 100 мА при 24 В пост. тока.
Выход лампы-индикатора функции Muting: 24 В пост. тока; 0,5 ... 5 Вт.
Время отклика (мс): ≤ 20.
Команда запуска/перезапуска согласно МЭК 61496-1: ручной или автоматический запуск/перезапуск, выбираемый на клеммной колодке.
Вход обратной связи для управления внешними реле, на выбор.
Сигнализация:
- Светодиодная индикация состояния входов/выходов,
- Входы датчиков для функции Muting,
- диагностика.
выход: 30 секунд или на неопределенное время, на выбор
Ручная коррекция 2 способами на выбор:
- в ручном режиме с удерживанием кнопки нажатой:
- в автоматическом режиме при кратковременном нажатии.
Тайм-аут функции ручной коррекции (мин): 15.
Электропитание (В пост. тока): 24 ± 20%.
Электрические соединения на клеммной колодке.
Рабочая температура (°C): 0 ... +55
Класс защиты: IP 20 для корпуса - IP 2X для клеммной колодки.
Крепление на DIN-рейке согласно стандарту EN 50022-35.
Размеры В x Ш x Г (мм): 99 x 35 x 114.

Модуль AD SRM

2006/42/EC "Директива по машинному оборудованию"
2004/108/EC "Электромагнитная совместимость (ЭМС)"
2006/95/EC "Директива по низковольтному оборудованию"
МЭК/EN 61496-1 изд. 2.1 и МЭК/TS 61496-2 изд. 2 "Безопасность оборудования - Электрочувствительные защитные устройства - Общие требования и испытания"
EN ISO 13849-1 "Безопасность оборудования – Части систем управления, связанные с безопасностью – часть 1: Общие принципы проектирования"
МЭК/EN 62061 "Безопасность оборудования – Функциональная безопасность электрических, электронных и программируемых электронных систем управления, связанных с безопасностью"
МЭК 61508 "Функциональная безопасность электрических/электронных/программируемых электронных систем, связанных с безопасностью"
МЭК/TS 62046 изд. 2 "Безопасность оборудования – Применение защитных устройств для обнаружения присутствия человека"
Отметка UL (C+US) для США и Канады.

EN - AD SRM - Руководство по установке и эксплуатацииСкачать (844,71 Кб)
