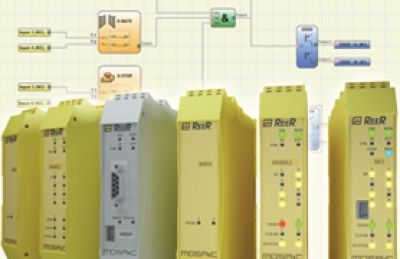

Mosaic - это модульный конфигурируемый контроллер безопасности для защиты машин или установок.

  • Mosaic позволяет контролировать несколько датчиков безопасности и команд, в т.ч. световых завес безопасности, лазерных сканеров, фотоэлементов, механических переключателей, ковриков, устройств аварийного останова, двуручных регуляторов, с помощью одного гибкого устройства.
  • Уровень безопасности SIL 3 – SILCL 3 – PL e – кат. 4
  • Контроллер Mosaic включает в себя задающее устройство M1, конфигурируемое с помощью ПО MSD (Mosaic Safety Designer), которое бесплатно предоставляется с каждым задающим устройством; с помощью собственной шины MSC к M1 можно подключить до макс. 14 блоков расширения.
  • Макс. конфигурация: 128 входов, 16 пар OSSD, 16 входов перезапуска и/или блокировки с обратной связью и 32 выхода состояния.

Характеристики
Модели
Сертификаты
Директивы
Файлы для скачивания

  • Уровень безопасности
    • SIL 3 – SILCL 3 согласно МЭК 61508 - МЭК 62061;
    • PL e - кат. 4 согласно ISO 13849-1.
  • Электропитание (В пост. тока): 24 ± 20%.
  • Съемные клеммные колодки, винтовые контакты.
  • Рабочая температура (°C): -10 ... 55 °C.
  • Температура хранения (°C): - 20 ... 85 °C.
  • Класс защиты: IP 20 для корпуса - IP 2X для клеммной колодки.
  • Крепление: DIN-рейка согласно стандарту EN 50022-35.
  • Размеры (В x Ш x Г): 99 x 22,5 x 114.

  • 2006/42/EC "Директива по машинному оборудованию"
  • 2004/108/EC "Электромагнитная совместимость (ЭМС)"
  • 2006/95/EC "Директива по низковольтному оборудованию"
  • CEI EN 61131-2 "Программируемые контроллеры. Часть 2: Требования к оборудованию и испытания"
  • EN ISO 13849-1,2 "Безопасность оборудования: Части систем управления, связанные с безопасностью. Часть 1: Общие принципы проектирования" Часть 2: Проверка"
  • EN 954-1 "Безопасность оборудования – Части систем управления, связанные с безопасностью – Общие принципы проектирования"
  • МЭК/EN 61496-1 "Безопасность оборудования: Электрочувствительные защитные устройства. Часть 1: Общие требования и испытания"
  • МЭК/EN 62061 "Безопасность оборудования - Функциональная безопасность электрических, электронных и программируемых электронных систем управления, связанных с безопасностью"
  • МЭК 61508-1, 2 "Функциональная безопасность электрических/электронных/программируемых электронных систем, связанных с безопасностью. Часть 1: Общие требования" Часть 2: Требования к электрическим, электронным и программируемым электронным системам управления, связанным с безопасностью"
  • МЭК 61508-3: "Функциональная безопасность электрических/электронных/программируемых электронных систем, связанных с безопасностью - Часть 3: Требования к ПО"
  • МЭК 61784-3: "Промышленные сети передачи данных - Профили - Часть 3: Функциональная безопасность полевых шин - Общие правила и определения профилей"
  • МЭК/TS 62046 изд. 2 "Безопасность оборудования – Применение защитных устройств для обнаружения присутствия человека"
  • Отметка UL (C+US) для США и Канады.
  • ANSI / UL 1998 "Защитное ПО в программируемых компонентах".
EN - Руководство по установке и использованиюСкачать (7,00 Мб) EN - Field BUS модули - Схемы подключенияСкачать (2,83 Мб) EN - MCT - Схемы подключенияСкачать (579,42 Кб) EN - Speed monit. модули - Схемы подключенияСкачать (1,41 Мб) EN - Технические характеристикиСкачать (95,34 Кб) Модули расширения - Схемы подключенияСкачать (1013,60 Кб)
