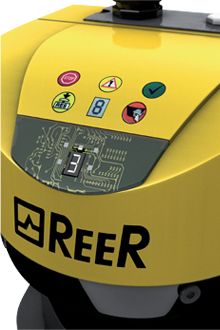

Лазерный сканер безопасности

Лазерный сканер безопасности серии PHARO - это оптоэлектронное устройство для предотвращения несчастных случаев. PHARO предназначен для защиты людей, подвергающихся опасности, исходящей от машин и систем с опасными рабочими органами, а также для защиты от столкновений с автоматическими управляемыми транспортными средствами (АУТС).

Лазерный сканер безопасности PHARO позволяет создать программно-управляемую или вертикальную зону защиты регулируемой формы, подходящую для любых вариантов применения и не требующую использования отдельного отражателя или приемника.

Устройство не требует внешних блоков управления, поскольку все функции безопасности являются встроенными.

Каждый датчик способен создать 2 независимо программируемых зоны:

• 2 зоны безопасности с макс. радиусом 4 метра.
• 2 зоны предупреждения с макс. радиусом 20 метров.

Уровень безопасности 3 – SIL 2 - SILCL 2 - PL d - кат. 3

Характеристики

Модели

Применение

Сертификаты

Директивы

Файлы для скачивания



• 2 зоны безопасности и 2 зоны предупреждения, программируемые.
• Защитный лазерный сканер PHARO включает в себя модуль ЗУ для хранения конфигурации, встроенный в съемный разъем.
• Источник света: лазерный диод, длина волны 905 нм.
• Класс лазерного диода: 1 - согласно EN 60825-1.
• Угол сканирования: 190°.
• Угловое разрешение: 0,25° / 0,50°.
• Время отклика (мс) настраиваемое, 60 или 120 (за 2 сканирования).
• Сигнализация: 7-сегментный индикатор и светодиоды для самодиагностики и сигнализации состояния датчика.
• Электропитание (В пост. тока): 24 -30% +20%.
• Электрические соединения: длина кабеля 30 м, поперечное сечение 0,5 мм².
• Класс защиты: IP 65.
• Рабочая температура (°C): -10 ... +50

• Серия PHARO PHR 332



• Промышленный робот.
• Трубогибочные станки
• Оборудование и сварочные роботы
• Обрабатывающие центры
• Сборочные линии и машины.
• Автоматизированные станки
• Подъемники с платформой
• Автоматические управляемые транспортные средства (АУТС)
• Возможно использования для измерения положения и формы.



• 2006/42/EC "Директива по машинному оборудованию"
• 2004/108/EC "Электромагнитная совместимость (ЭМС)"
• 2006/95/EC "Директива по низковольтному оборудованию"
• МЭК/EN 61496-1 изд. 2 и МЭК/TS 61496-3 "Безопасность оборудования - Электрочувствительные защитные устройства - Общие требования и испытания"
• EN ISO 13849-1 "Безопасность оборудования – Части систем управления, связанные с безопасностью – часть 1: Общие принципы проектирования"
• МЭК/EN 62061 "Безопасность оборудования – Функциональная безопасность электрических, электронных и программируемых электронных систем управления, связанных с безопасностью"
• МЭК 61508 "Функциональная безопасность электрических/электронных/программируемых электронных систем, связанных с безопасностью"
• МЭК/TS 62046 изд. 2 "Безопасность оборудования – Применение защитных устройств для обнаружения присутствия человека"
• Отметка UL (C+US) для США и Канады.
• ANSI / UL 1998 "Защитное ПО в программируемых компонентах".

Техническое описаниеСкачать (285,24 Кб) Руководство пользователяСкачать (494,76 Кб) Инструкция по применениюСкачать (3,65 Мб)
