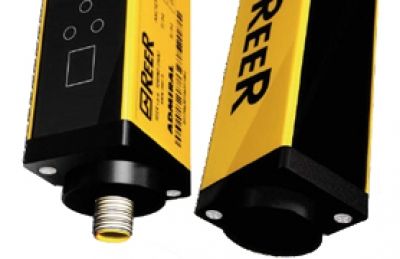

Световая завеса безопасности - SIL 3 и SILCL 3 - PL e - кат. 4

  • Семейство световых завес безопасности Admiral категория 4 - это идеальное решение для защиты большинства объектов промышленного оборудования, создающего высокий риск.
  • Семейство включает в себя задающие/подчиненные модели для каскадного подключения двух барьеров и модели с плавающим бланкированием.
  • Модели с большим рабочим диапазоном с 2, 3 и 4 лучами позволяют контролировать пространство до макс. 60 м, а модели с двойными лучами - до макс. 80 м.
  • Специальные исполнения в погодозащищенных кожухах WT и WTH с классом защиты IP 67K.

Характеристики
Модели
Применение
Сертификаты
Директивы
Файлы для скачивания

  • Уровень безопасности
    • Тип 4 согласно МЭК/TS 61496-2
    • SIL 3 – SILCL 3 согласно МЭК 61508 - МЭК 62061
    • PL e - кат. 4 согласно ISO 13849-1
  • Высота защищенной зоны (мм) 160 ... 1810
  • Время отклика (мс) 6 ... 27
  • Выходы сигналов безопасности:2 PNP-выхода - 500 мА при 24 В пост. тока, с защитой от короткого замыкания, перегрузки, обратной полярности
  • Сигнализация:
    • Семисегментный дисплей
    • Светодиоды для сигнализации состояния световой завесы и диагностики
    • На приемниках всех моделей, желтый светодиод загорается когда

      интенсивность сигнала принятого луча является слабой.



  • Электропитание (В пост. тока): 20 %
  • Макс. длина кабеля (м): 100
  • Рабочая температура (°C) 0...55
  • Класс защиты: IP 65
  • Способы крепления: задний слот, боковой слот или к верхнему и нижнему концу с помощью поворотных кронштейнов
  • Поперечное сечение (мм): 35 x 45










  • Прессовые тормоза
  • Прессы
  • Дыропробивные и вырубные машины
  • Резаки и ножницы
  • Роботизированные зоны
  • Сборочные линии
  • Система укладки паллет.

  • 2006/42/CE "Директива по машинному оборудованию"
  • 2004/108/CE "Электромагнитная совместимость (ЭМС)"
  • 2006/95/CE "Директива по низковольтному оборудованию"
  • -Общие требования и испытания"
  • EN ISO 13849-1 "Безопасность оборудования – Части систем управления, связанные с безопасностью – часть 1: Общие принципы проектирования"
  • электрические, электронные и программируемые электронные системы управления, "
  • МЭК 61508 "Функциональная безопасность электрических/электронных/программируемых электронных систем, связанных с безопасностью"
  • МЭК/TS 62046 изд. 2 "Безопасность оборудования – Применение защитных устройств для обнаружения присутствия человека"
  • Отметка UL (C+US) для США и Канады.
  • ANSI / UL 1998 "Защитное ПО в программируемых компонентах".
EN - ADMIRAL AD - ИнструкцияСкачать (1,44 Мб) EN - ADMIRAL AX - ИнструкцияСкачать (1,77 Мб) EN - ADMIRAL AX BK - ИнструкцияСкачать (1,11 Мб) ADMIRAL AD - Руководство по установкеСкачать (442,54 Кб) ADMIRAL AX - Руководство по установкеСкачать (467,72 Кб) ADMIRAL AX BK - Руководство по установкеСкачать (798,55 Кб)
