Серия EOS4

Калькулятор безопасности

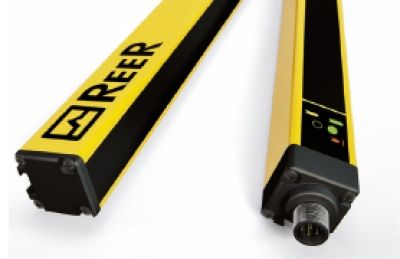

Компактная световая завеса безопасности - SIL 3 и SILCL 3 - PL e - кат. 4

  • EOS4, с небольшим корпусом и минимальной мертвой зоной, идеально подходит для защиты любых станков, в особенности там, где есть пространственные ограничения.
  • Очень маленькая мертвая зона, которая имеется только с одной стороны, позволяет EOS4 сохранять свое разрешение до 30 мм при монтаже на ровной поверхности и до 40 мм при монтаже под углом 90° по отношению к другому блоку EOS.
  • EOS4 имеется в исполнениях X и XH, с встроенной блокировкой запуска-перезапуска и контролем внешних контакторов (EDM), а также в исполнениях A и AH с автоматическим перезапуском.
  • Имеются специальные исполнения с водонепроницаемым кожухом со степенью защиты IP 69K (WTF и WTHF), пригодные также для применения в пищевой промышленности и при производстве напитков.

Характеристики
Модели
Применение
Сертификаты
Директивы
Файлы для скачивания

  • Уровень безопасности
    • Тип 4 согласно МЭК/TS 61496-2
    • SIL 3 – SILCL 3 согласно МЭК 61508 - МЭК 62061
    • PL e - кат. 4 согласно ISO 13849-1
  • Высота защищенной зоны (мм) 160 ... 1810
  • Время отклика (мс): 2,5 ... 20
  • Выходы сигналов безопасности: 2 PNP-выхода - 400 мА при 24 В пост. тока с защитой от короткого замыкания, перегрузки, обратной полярности
  • Сигнализация:
    • Светодиоды для сигнализации состояния световой завесы и диагностики
    • На приемниках с разрешением 14 мм и моделях ряда H синий светодиод загорается, когда интенсивность сигнала принятого луча является слабой.
  • Электропитание (В пост. тока): 24 ± 20%
  • Макс. длина кабеля (м): 100
  • Рабочая температура (°C): -10 ... +55
  • Класс защиты: IP 65 и IP 67
  • Способы крепления:
    • задний слот
    • к верхнему и нижнему концу с помощью поворотных кронштейнов SFB E180 (опция)
  • Поперечное сечение (мм): 28 x 30

  • Прессы.
  • Дыропробивные и вырубные машины.
  • Резаки и ножницы.
  • Роботизированные зоны.
  • Сборочные линии.
  • Сборочные машины, в т.ч. небольшого размера.

  • 2006/42/CE "Директива по машинному оборудованию"
  • 2004/108/CE "Электромагнитная совместимость (ЭМС)"
  • 2006/95/CE "Директива по низковольтному оборудованию"
  • МЭК/EN 61496-1 изд. 2.1 и МЭК/TS 61496-2 изд. 2 "Безопасность оборудования - Электрочувствительные защитные устройства - Общие требования и испытания"
  • EN ISO 13849-1 "Безопасность оборудования – Части систем управления, связанные с безопасностью – часть 1: Общие принципы проектирования"
  • МЭК/EN 62061 "Безопасность оборудования – Функциональная безопасность электрических, электронных и программируемых электронных систем управления, связанных с безопасностью"
  • МЭК 61508 "Функциональная безопасность электрических/электронных/программируемых электронных систем, связанных с безопасностью"
  • МЭК/TS 62046 изд. 2 "Безопасность оборудования – Применение защитных устройств для обнаружения присутствия человека"
  • Отметка UL (C+US) для США и Канады.
  • ANSI / UL 1998 "Защитное ПО в программируемых компонентах".
Инструкция для серии EOS4 - EN Скачать (3,25 Мб) Руководство по установке EOS A/AHСкачать (441,59 Кб) Руководство по установке EOS X/XH Скачать (475,56 Кб)
