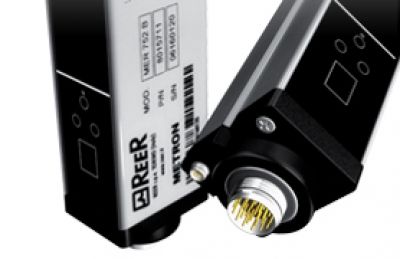

Серия METRON

Калькулятор безопасности

Световые завесы для измерения, автоматизации и контроля

  • 3 модели с различными выходами.
  • Конфигурационное ПО Metronconf для ПК с графическим пользовательским интерфейсом поставляется вместе с каждой световой завесой (только модели A и B).
  • Расстояние между лучами от 5 мм до 75 мм.
  • Регулируемая высота от 140 мм до 2525 мм.
  • Макс. диапазон 16 м (модели с 10 мм и 30 мм).
  • Соединения с помощью разъемов M12 и M16. Электрические соединения длиной до 50 м с помощью неэкранированных кабелей.
  • Возможность подключения до 8 световых завес 8 Metron B в качестве узлов последовательного канала RS-485 для одновременного определения различных размеров и комплексных измерений.

Характеристики
Модели
Применение
Сертификаты
Директивы
Файлы для скачивания

  • Регулируемая высота (мм): 140 ... 2525.
  • Расстояние между лучами (мм): 5, 10, 25, 30, 50, 75.
  • Макс. диапазон (м):
    • 2 – для моделей с расстоянием между лучами 5 мм;
    • 6 - для моделей с расстоянием между лучами 25, 50, 75 мм;
    • 16 - для моделей с расстоянием между лучами 10, 30 мм.
  • Время измерения: (s x n лучей) x 2.
  • Синхронизация между излучателем и приемником, оптическая или по кабелю, на выбор.
  • Сигнализация: 7-сегментный дисплей и светодиоды для индикации рабочего состояния и самодиагностики световой завесы.
  • Электропитание (В пост. тока): 24 ± 20%
  • Макс. длина соединительных кабелей между световой завесой и интерфейсом (м): 50
  • Рабочая температура (°C): 0 ... +55.
  • Класс защиты: IP 65
  • Способ крепления: задний слот, боковой слот или к верхнему и нижнему концу с помощью поворотных кронштейнов.
  • Размеры поперечного сечения (мм): 35 x 45.



ХАРАКТЕРИСТИКИ КОНФИГУРАЦИОННОГО ПО METRONCONF



Во время эксплуатации (с помощью RS-232) на экран ПК можно выводить состояние каждого отдельного луча и полупроводниковых выходов.



Конфигурируемые параметры:

  • Операционная логическая схема (условия для активации выхода),
  • параметры последовательного канала RS-485 (метод передачи, скорости передачи, стартовые и стоповые символы, двоичный формат, шестнадцатеричный формат, формат ASCII и т.п.).










  • Измерение высоты объектов, проходящих на конвейере.
  • Контроль качества: проверка наличия / отсутствия / положения отверстий.
  • Двумерное обнаружение объектов, проходящих на конвейере, с помощью 2 световых завес.
  • Автоматические склады.
  • Измерение и обнаружение цилиндров различных размеров.
  • Определение положения и профиля деталей в автоматических системах покраски.
  • Управление с обратной связью.
  • Контроль качества: контроль правильности позиционирования объектов.
  • Обнаружение габаритных размерных ограничений для транспортного средства, выполняющего подъемно-транспортные работы в автоматических гаражах.
  • Измерение ширины и положения панелей или листов материала, проходящего на рольгангах или ленточных конвейерах.

  • 2004/108/CE "Электромагнитная совместимость (ЭМС)"
  • 2006/95/CE "Директива по низковольтному оборудованию"
EN - METRON - Инструкция по применениюСкачать (1,88 Мб) EN - METRON - Инструкция по установке ПОСкачать (368,57 Кб) METRON C - Руководство по установкеСкачать (558,57 Кб)
