Серия AD SR1

Калькулятор безопасности

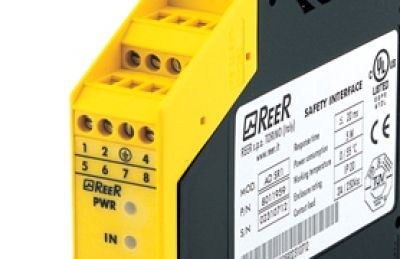

Интерфейсный модуль между световыми завесами безопасности EOS4 A, EOS2 A, Admiral AD

  • Admiral AX BK, Vision V с самотестируемыми полупроводниковыми выходами сигналов безопасности и контурами управления машины.
  • С реле безопасности с управляемыми контактами, 2 НО-контакта и PNP-выход для сигнализации состояния реле.

Характеристики
Модели
Сертификаты
Директивы
Файлы для скачивания

  • Двухканальные входы для предохранительных световых завес: 1.
  • Выходы предохранительных реле: 2 НО-контакта - 2 A, 250 В перем. тока.
  • Выход состояния: 100 мА при 24 В пост. тока.
  • Время отклика (мс): ≤ 20.
  • Команда запуска/перезапуска согласно МЭК 61496-1 Ручной или автоматический запуск/перезапуск, выбираемый на клеммной колодке.
  • Вход обратной связи для управления внешними реле, на выбор.
  • Сигнализация:
    • Светодиодная индикация состояния входов/выходов;
    • диагностика.
  • Электропитание (В пост. тока): 24 ± 20%.
  • Электрические соединения на клеммных колодках.
  • Рабочая температура (°C): 0 ... +55
  • Класс защиты: IP 20 для корпуса - IP 2X для клеммных колодок
  • Крепление на DIN-рейке согласно стандарту EN 50022-35.
  • Размеры В x Ш x Г (мм): 99 x 22,5 x 114.


  • 2006/42/EC "Директива по машинному оборудованию"
  • 2004/108/EC "Электромагнитная совместимость (ЭМС)"
  • 2006/95/EC "Директива по низковольтному оборудованию"
  • МЭК/EN 61496-1 изд. 2.1 и МЭК/TS 61496-2 изд. 2 "Безопасность оборудования - Электрочувствительные защитные устройства - Общие требования и испытания"
  • EN ISO 13849-1 "Безопасность оборудования – Части систем управления, связанные с безопасностью – часть 1: Общие принципы проектирования"
  • МЭК/EN 62061 "Безопасность оборудования – Функциональная безопасность электрических, электронных и программируемых электронных систем управления, связанных с безопасностью"
  • МЭК 61508 "Функциональная безопасность электрических/электронных/программируемых электронных систем, связанных с безопасностью"
  • МЭК/TS 62046 изд. 2 "Безопасность оборудования – Применение защитных устройств для обнаружения присутствия человека"
  • Отметка UL (C+US) для США и Канады.









EN - AD SR1 - Руководство по эксплуатацииСкачать (844,71 Кб)
