TR-Electronic: Три измерительные системы в одной!

Сегодня многие заказчики испытывают потребность в автоматизированных решениях для отраслей производства, где затруднён доступ к техническому оборудованию. Когда речь заходит о прикладных задачах на электростанциях или водосбросных системах, оборудование помещается в труднодоступных машинных отделениях, расположенных ниже береговой линии. Даже высокой эксплуатационной долговечности, которая была принята за стандарт в данной отрасли, будет недостаточно для жизненного цикла систем, который бы длился несколько лет без необходимости технической поддержки.

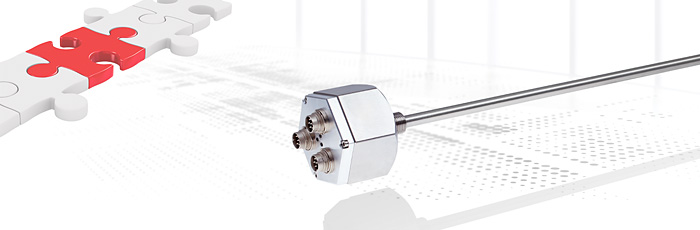

Система LMR 70 от TR-Electronic была разработана именно для таких приложений. Система абсолютного линейного измерения положения функционирует так же, как и её более простые аналоги: она является бесконтактной, износостойкой и устойчивой к магнитострикции. Система была разработана для непосредственной интеграции в гидравлические цилиндры - трубы из нержавеющей стали выдерживают постоянное давление до 400 бар и скачки давления до 600 бар. Диаметр трубы и резьба фланцев - стандартные. Увеличенный вычислительный блок диаметром 70 мм наглядно демонстрирует особенности новой системы: 3 чувствительных элемента одновременно работают в рамках единой системы. Каждый из них имеет независимое питание и выходной сигнал источника питания по кабелю датчика и через катушку подается на выход для управления приводом. Эти три системы функционируют независимо друг от друга. При одновременной активности нескольких систем, они синхронизируются между собой; магнитное поле создаётся одновременно и не позволяет системам конфликтовать между собой.

Заказчику предоставляется выбор: эксплуатировать измерительные системы по-отдельности или повысить надежность производственного процесса с помощью триангуляции или вычисления по принципу «2 из 3». Значения измерений выводятся с помощью эффективного, проверенного и надежного аналогового интерфейса; выход 4-20 мА представляет собой эффективное решение для расширенных систем.

Измерительные системы LMR 70 имеют диапазон измерения до 2 м. Аналоговый интерфейс поддерживает разрешение 12 или 16 бит. Воспроизводимость составляет 5 мкм.
