TR-Electronic: Маленький переключатель – заметный эффект

Когда заменяются узлы соединения в существующей полевой шине или промышленной сети Ethernet, новое устройство должно быть интегрировано в существующую инфраструктуру. С Profinet это можно легко осуществить благодаря функции «обнаружения соседа». Проще говоря, новое устройство само понимает, какие устройства подключены к нему напрямую.

С помощью полученной информации можно также логически обнаружить и принять положение замененного устройства. Как только эта информация собрана, она сохраняется. Это может быть весьма полезным в обычных условиях производства, но может оказаться проблемой для сервисных инженеров. Часто ошибку можно обнаружить путем замены компонентов. Если неисправность остается, исходный компонент возвращается на место.

Что происходит с подменным энкодером? Так как функция «обнаружения соседа» работает только один раз, подменный энкодер больше не может свободно использоваться. Необходимо вернуть его настройки к заводским, чтобы он смог вновь определить свое окружение посредством функции обнаружения соседа.

Ранее для этого требовалось устройство программирования с соответствующими кабелями, а также навык возврата параметров энкодера к заводским настройкам.

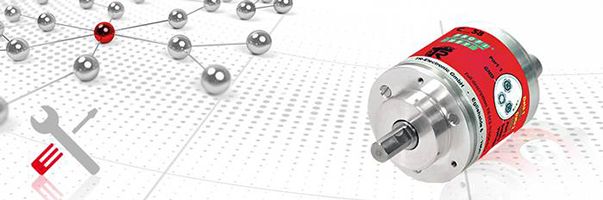

Для серии CEV58 с Profinet и прямыми коннекторами TR-Electronic предлагает опциональный переключатель сброса настроек. Техник отключает кабели Profinet, но электрическое питание остается включенным. Он открывает крышку переключателя сброса и возвращает установки энкодера к заводским одним нажатием кнопки. Теперь устройство готово к новому месту эксплуатации. Без необходимости иметь программатор и какие-либо специальные навыки в обращении с ним.

Переключатель защищен от непреднамеренного включения винтовым зажимом.

Устранение стандартных неисправностей в оборудовании:

1. Технический персонал подозревает, что энкодер неисправен
2. Он заменяет неисправный энкодер на новый
3. Новый энкодер получает свой ID в сети Profinet через обнаружение соседей
4. Ошибка остаётся
5. Старый энкодер возвращается на место
6. Новый энкодер теперь не имеет адреса по умолчанию, то есть его функция обнаружения соседей не может быть использована в случае новой замены

Ранее:

1. Подключить энкодер к источнику питания (как правило, удаленному от места установки)
2. Подключить энкодер к программатору
3. Сбросить адрес энкодера, используя программатор

Необходимые условия:

1. Для подключения энкодера требуется источник питания с коннектором M12 и программатор.
2. Инженер должен уметь обращаться с программатором и знать, как сбросить адрес датчика.

С помощью переключателя сброса:

1. Отключить Profinet кабель
2. Открыть винтовое соединение, нажать переключатель сброса
3. Закрыть винтовое соединение
4. Заменить новый энкодер на прежний; новый энкодер готов к использованию в следующем месте

Необходимое условие:

1. Инженер должен знать о переключателе сброса и иметь к нему доступ.
