13.07.2022

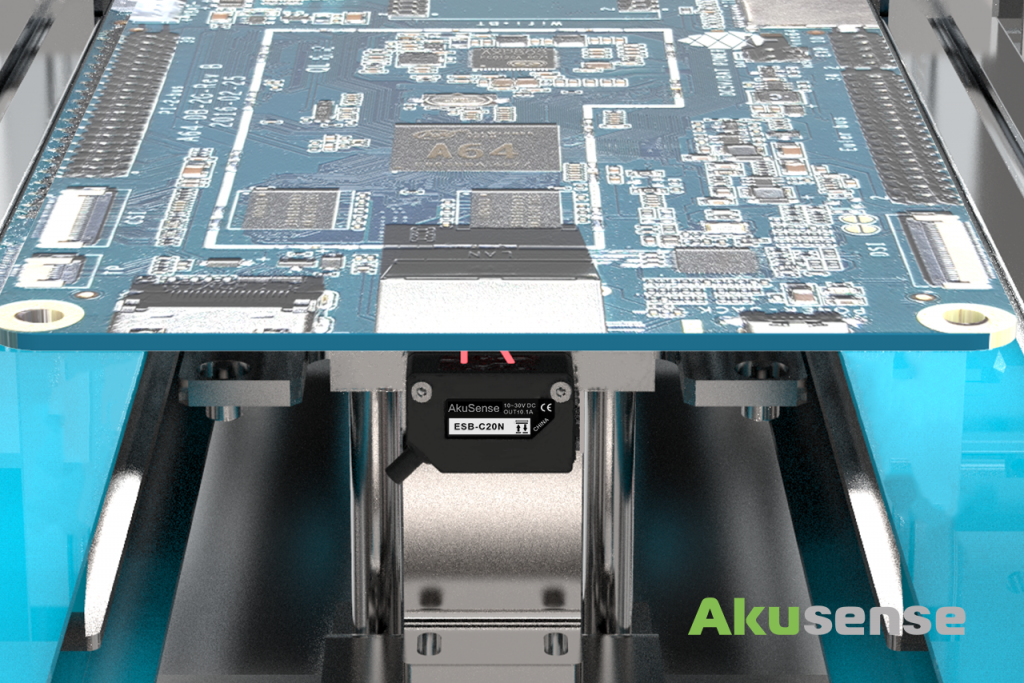

Определение положения платы PBC: Решения Akusense для Электроники.
Прикладная задача:
Необходимо установить датчики под линией сборки печатных плат для определения корректного положения платы, отправки последующего сигнала запуска оборудования автоматического захвата материалов и перехода к следующему действию.
Требования:
- Определение положения печатной платы с точностью до 1 мм
- Цвет печатных плат может варьироваться (синий, зеленый, оранжевый и т. д.), что требует распознавания датчиком каждого элемента
Особенности:
- Высокая скорость сборочной линии - около 100 мм/с
- На поверхность печатной платы напаяны различные компоненты произвольного размера и формы
- На поверхности печатной платы могут быть отверстия для позиционирования
- Cветовые помехи в цеху, влияющие на датчик при его установке оптикой "вверх"
Решение: Фотоэлектрический датчик серии ESB-C20N
- Стабильно определяет любой цвет с отличной производительностью BGS
- Превосходная защита от световых помех для поддержки конфигурации установки "напротив друг друга" или "бок о бок"
- Устойчивость к световым помехам от верхнего освещения
- Быстрый отклик и точный захват каждого объекта
