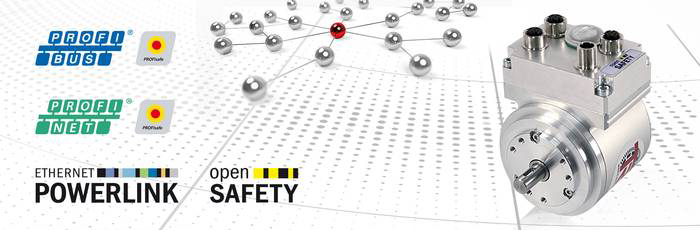

Абсолютные энкодеры безопасности CDV75 и CDH75 от TR-Electronic покоряют новые высоты

Теперь поворотные энкодеры безопасности CDV75 и CDH75 могут быть подключены непосредственно к сетям Powerlink. Безопасная скорость и положение передаются через протокол передачи данных Open-Safety. Соответствие стандартам безопасности подтверждено сертификатом TÜV Rheinland в декабре 2014 года.

Значения, получаемые в процессе измерения, записываются с помощью двух независимых сканирований и проверяются методом перекрёстного сравнения. Поворотный энкодер прошёл сертификацию и соответствует требованиям, предъявляемым к функциям безопасности, согласно классу безопасности SIL3 или PLe. Протокол Open-Safety использует принцип «серый канал» для передачи данных. Это гарантирует сохранность информации в телеграммах Open-Safety, даже при одновременной передаче данных процесса по обычной сети Powerlink.

Модуль безопасности интегрирован непосредственно в поворотный энкодер; дополнительные вычислительные блоки или модули безопасности больше не требуются. Это позволяет значительно сократить объём работ по электропроводке и конфигурированию. Во время конфигурации устройства такие параметры, как порог срабатывания и промежуток бездействия, направление вращения или время интеграции задаются непосредственно через безопасные каналы параметризации Open-Safety. Электронная настройка является особенно полезной: во время бездействия выходное значение поворотного энкодера может быть перемещено в пределах диапазона измерения благодаря средствам протокола безопасности, без механического вращения вала. Это значительно упрощает адаптацию энкодера к требованиям механической системы.

Все данные легко доступны через среду передачи информации. Благодаря этому пользователь получает доступ к данным во всех частях системы, что позволяет ему реализовать свою прикладную задачу во всех её аспектах. Энкодеры серии CD_75M позволяют проводить всестороннюю диагностику неисправностей и использовать передовые функции без дополнительных затрат. Это способствует появлению новых концепций безопасности, например, объединённых рабочих станций, где оператор и станок находятся в одном и том же рабочем пространстве.
