Микроволновый датчик уровня

  • Стабильная работа в неблагоприятных условиях благодаря использованию микроволнового излучения
  • Микроволновый датчик сквозного типа
  • Подходит для определения уровня отходов в бункере установки для переработки отходов.
  • Совместим с MBD-21/26

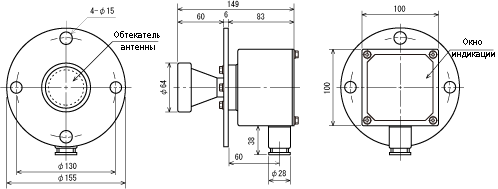

Чертежи
Технические характеристики


Передатчик

Приемник

*Значение в скобках относится к MBF-26T/R

Выход сигнала управления


Номер клеммы3-44-5
Питание выключеноЗАКРЫТООТКРЫТО
Питание включеноНормальная эксплуатацияОТКРЫТОЗАКРЫТО
При наличии неисправностиЗАКРЫТООТКРЫТО





Модель №

 MBF-26T (передатчик)
MBF-26R (приемник)

MBF-23T (передатчик)
MBF-23R (приемник)

Используемое микроволновое излучение

24,15 ГГц

Пульсирующий выход

10 мВт

Заданное расстояние

Не более 5 м (макс. 50 м)

Угол ориентации антенны

17°

Выход сигнала управления (приемник)

Реле 1C, возбуждается при приеме микроволнового сигнала (250 В перем. тока 4 A cosφ=1, 30 В пост. тока 3 A)

Таймер

Задержка включения, регулируется в диапазоне от 0,1 до 10 секунд

Источник питания

24 В пост. тока (18 - 30 В пост. тока, как для излучателя, так и для приемника)

100 - 230 В перем. тока (85 - 250 В перем. тока) 50/60 Гц (как для излучателя, так и для приемника)

Потребляемая мощность

не более 3 Вт: передатчик
не более 4 Вт: приемник

не более 3,2 ВА: передатчик
не более 4 ВА: приемник

Температура окружающей среды

от -10 до +50 градусов Цельсия

Влажность окружающей среды

от 45 до 85% отн. влажности

Устойчивость к вибрации

Двойная амплитуда 1,5 мм от 10 до 55 Гц, по 2 часа в направлениях X, Y и Z

Ударная прочность

196 м/с2  , по 3 раза в направлениях X, Y и Z

Сопротивление изоляции

20 МОм или выше (измеряется мегомметром 250 В пост. тока)
между силовым/контактным выходом и корпусом

20 МОм или выше (измеряется мегомметром 500 В пост. тока)
между силовым/контактным выходом и корпусом

Защищенная конструкция

IP64 (стандарт МЭК)

Монтаж

Монтаж с помощью фланцев (в соответствии с JIS B2210, номинальный диаметр 65)

Материал кожуха

Корпус: литой алюминий, крышка: полиакрилат

Вес

Ок. 2.5 кг каждый
