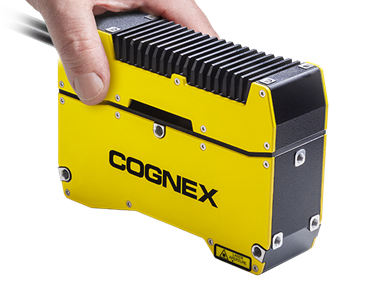

In-Sight 3D-L4000 ™ - это прорыв в технологии трехмерного машинного зрения. 3D лазерный профилировщик сочетает в себе технологию трехмерного лазерного перемещения и интеллектуальную камеру, что позволяет инженерам быстро, точно и экономично выполнять широкий спектр проверок. L4000 - это высокопроизводительная интеллектуальная камера с разрешением 2k и запатентованной синей лазерной оптикой без пятен. Настройка In-Sight на основе электронных таблиц дает пользователю доступ к широкому набору инструментов трехмерного зрения.
| Модель | IS3D-L4050 | IS3D-L4100 | IS3D-L4300 | ||
|---|---|---|---|---|---|
| Радиус измерения | Расстояние зазора | 92.00 мм | 130.00 мм | 180.00 мм | |
| Z-axis (высота) |
Радиус измерения |
106.00 мм | 235.00 мм | 745.00 мм | |
| X-axis (ширина) | Ближнее поле зрения | 55.00 мм | 75.00 мм | 95.00 мм | |
| Среднее поле зрения | 72.50 мм | 127.50 мм | 277.50 мм | ||
| Дальнее поле зрения | 90.00 мм | 180.00 мм | 460.00 мм | ||
| Лазер (источник излучения) | Длина волны |
450 нм |
|||
| Класс лазера |
2M |
||||
| Выходная мощность |
45 мВт |
||||
| Размер светового пятна (среднее поле зрения) | 110 мкм | 181 мкм | 240 мкм | ||
| Sensor | Точки данных / профиль | 1920 точек | |||
| X разрешение | Верх | 30.2 мкм | 41.7 мкм | 54.2 мкм | |
| Низ | 49.5 мкм | 99.0 мкм | 260.4 мкм | ||
| Z разрешение | Верх | 2.5мкм | 4.4 мкм | 6.9 мкм | |
| Низ | 6.9 мкм | 25.9 мкм | 147.5 мкм | ||
| Z повторяемость1 | Верх | 0.5 мкм | 1 мкм | 2 мкм | |
| Низ | 0.5мкм | 1 мкм | 2 мкм | ||
| Z линейность2 | 0.06% полной шкалы (F.S.) | 0.04% полной шкалы(F.S.) | 0.05% полной шкалы (F.S.) | ||
| Температурные характеристики |
0,01% от полной шкалы / ° C |
||||
| Устойчивость к окружающей среде | Защита корпуса |
IP65 |
|||
| Рабочая температура3 |
0–45 °C (32–113 °F) |
||||
| Температура хранения |
-20–70 °C (-4–158 °F) |
||||
| Максимальная влажность |
20 до 80% (без конденсата) |
||||
| Вибрация |
От 10 до 57, двойная амплитуда 1,5 мм X, Y, Z, 3 часа в каждом направлении |
||||
| Ударопрочность |
15/6 мсек |
||||
| Материал корпуса |
Алюминий |
||||
| Вес |
0.94 кг |
||||
| Габариты |
150.5 мм x 101 мм x 45 мм |
||||
| Требования к источнику питания |
24 В постоянного тока +/- 10%, минимум 750 мА |
||||
| Входы |
Триггер, дифференциальный / несимметричный энкодер, лазерная блокировка |
||||
| Триггерный вход |
Пределы входного напряжения: Триггер + - Триггер - = от -24 В до +24 В постоянного тока |
||||
| Технические характеристики энкодера |
Дифференциальный: A + / B +: 5–24 В (макс. 1,0 МГц) A- / B-: инвертированный (A + / B +) |
||||
| Интерфейс |
Интерфейс Gigabit Ethernet |
||||
1 Повторяемость Z измеряется в среднем 100 раз в облаке точек с использованием площади 4x4 мм в среднем диапазоне измерения.
2 Линейность Z - это максимальное отклонение 250 измерений положения в диапазоне измерения, где измерение представляет собой среднее значение 2 профилей с использованием стандартной мишени Cognex.
3 Устанавливается на алюминиевый стержень диаметром 400 мм в верхней части камеры.
Система In-Sight 3D-L4000 имеет широкий набор инструментов 3D-зрения. Инструменты технического зрения работают непосредственно с реальным трехмерным изображением детали. Таблица In-Sight Spreadsheet делает этот набор 3D-инструментов доступным для пользователей без необходимости программирования. 3D-L4000 также предлагает полный набор инструментов In-Sight 2D, который работает с интенсивным изображением в сочетании с инструментами 3D для решения более широкого круга задач.

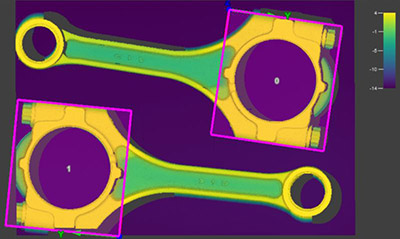

Технология PatMax3D развивает стандарт сопоставления с образцом и расположения деталей. Он обеспечивает правильное расположение всех инструментов технического зрения для точного осмотра детали на трехмерном изображении.

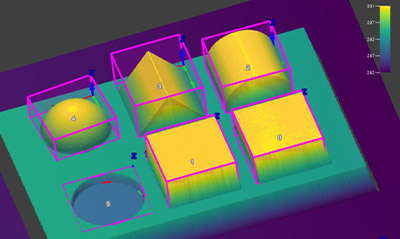

Инструмент Blob3D находит и измеряет объемы объектов на трехмерном изображении.

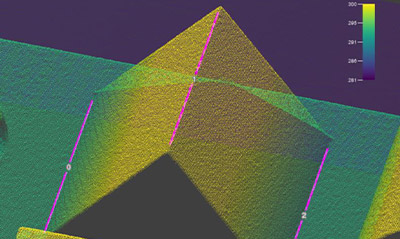

Инструмент Edge3D использует геометрию детали для надежного определения выпуклых и вогнутых краев на 3D-изображении.
Инструмент Point to Plane 3D использует извлеченные элементы для быстрого измерения высоты и расстояния перепадов.

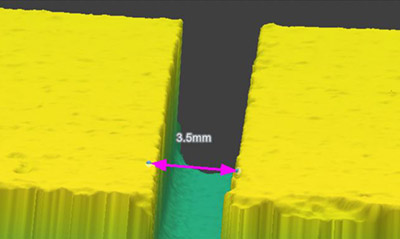

Для быстрого измерения зазора можно комбинировать трехмерные инструменты определения кромки и инструменты измерения

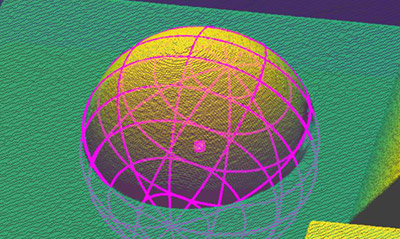

Инструмент Extract Sphere3D использует геометрию детали для определения местоположения и измерения сферических сечений детали.

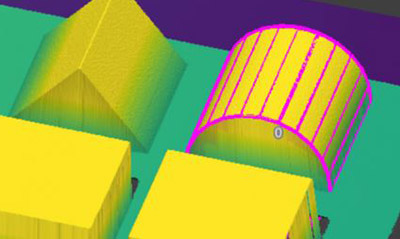

Инструмент Extract Cylinder 3D использует геометрию детали для определения местоположения и измерения цилиндрических частей детали.

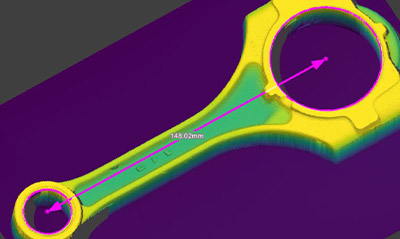

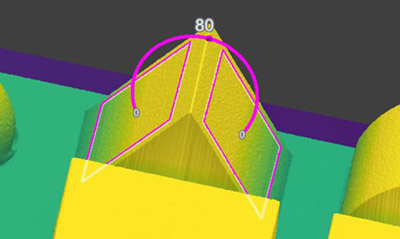

Инструмент 3D-геометрии использует извлеченные объекты, такие как точки, линии и плоскости, для измерения расстояний и углов между ними, например, угола между двумя плоскостями или расстояния между линией и точкой.
