    Трехмерные лазерные ПРОФИЛИРОВЩИКИ IN-SIGHT



    Характеристики

    Контроллер машинного зрения VC200

    Поддерживаемые устройства Cognex DS1050, DS1101, DS1300, DS925B, DS910B
    Программная память и память для задач 8 ГБ энергонезависимой флэш-памяти. Неограниченное пространство для хранения через удаленное сетевое устройство
    Память для обработки изображений SDRAM, объем 2 ГБ
    Система охлаждения Конструкция без вентилятора
    Входы 8 оптоизолированных дискретных входов
    Выходы 16 оптоизолированных дискретных входов
    Порты камеры 1 Два специальных порта Ethernet RJ-45 для прямого подключения для поддержки головок датчиков смещения, дополнительная функция питания через Ethernet5
    Порты LAN 2 Один порт Ethernet RJ-45, 10/100/1000 BaseT с поддержкой auto-MDIX. Протоколы TCP/IP, IEEE 802.3. Специальный порт для подключения к региональной сети
    Порты USB 3 Один главный порт USB 3.0 (5 ГБ/с) и два главных порта USB 2.0 (480 МБ/с) для подключения внешних накопителей. Накопители USB должны поддерживать файловую систему FAT32
    Разъем для карты SD Один разъем для карты SD для сохранения изображений, исполнительные файлы и результаты выполнения. Карты SD должны быть класса USH-I или USH-II и должны поддерживать файловую систему FAT32
    Видеовыход Один блокирующий порт HDMI для подключения к устройству отображения
    Концевые разъемы ввода-вывода 16–26 AWG, одно- или многожильный провод. Крутящий момент 0,25 Н·м (2,2 дюймофунта)
    Силовой разъем, 24 В постоянного тока 14-18 AWG, одно- или многожильный провод. Крутящий момент 0,6 Н·м (5,3 дюймофунта)
    Состояние светодиодов PWR LED, LED 1, LED 2
    Корпус Алюминий, листовой металл, выполненный литьем под давлением
    Монтажные компоненты Четыре нижних и четыре задних монтажных отверстия с резьбой M4 x 0,7. Контроллер машинного зрения можно крепить с помощью дополнительного настенного кронштейна (BKT-WALL-VC200-01) или на DIN-рейку с размерами 35 x 15 мм с помощью вспомогательного крепежного кронштейна такой DIN-рейки (BKT-DIN-VC200-01).
    Размеры 178,8 x 142,1 x 75,1 мм (7,04 x 5,59 x 2,96 дюйма)
    Масса 1,45 кг (3,2 фунта)
    Ток 3,5 А (максимум)
    Напряжение 24 В постоянного тока, ±10 %
    Энергопотребление 84 Вт (максимум)
    Рабочая температура  4 от 0 до 45 °C (от 32 до 113 °F)
    Температура хранения от –30 до 80 °C (от –22 до 176 °F)
    Влажность 10–85 %, без конденсации (эксплуатация и хранение)
    Высота 2000 м (6565 футов)
    Степень защиты IP30
    Защита от удара (хранение и доставка) 30 G, в соответствии с IEC 60068-2-7EA
    Соответствие нормам CE, FCC, KCC, TÜV SÜD NRTL, RoHS

    Примечания.
    1. Для надежной работы через интерфейс 1000 BaseT длина кабеля Ethernet не должна превышать 100 м.
    2. Для надежной работы через интерфейс 1000 BaseT длина кабеля Ethernet не должна превышать 100 м.
    3. Максимальная скорость передачи данных, обеспечиваемая через порт USB, указана в списке. Фактическая скорость зависит от скорости, обеспечиваемой устройством USB, скорость которого, как правило, меньше.
    4. Для обеспечения достаточной вентиляции контроллер системы машинного зрения следует устанавливать таким образом, что над контроллером и по его бокам оставался зазор 50 мм. Если располагаемое рядом устройство также вырабатывает тепло, необходимо обеспечить больший зазор, а если температура воздушной прослойки превышает 45 °C (113 °F), необходимо предусмотреть дополнительное охлаждение.
    5. Только головки DS925B и DS910B.

    Технические характеристики головок датчиков смещения серии DS1000



    DS1050

    DS1101

    DS1300

    Размеры От 93,3 до 115,2 (В) x 50 (Ш) x 167,06 (Д) мм
    Масса 700 г
    Рабочая температура От 0 ºC до 50 ºC (от 32ºF до 113ºF)
    Температура хранения От –10 до 60 ºC (от –14 до 140 ºF)
    Максимальная влажность 85% (без конденсации)
    Корпус IP65 (с рекомендуемыми Cognex кабелями Ethernet и силовыми кабелями ввода-вывода IP65)
    Устойчивость к ударам 50 Гс (полусинусоидальный импульс 11 мс)
    Устойчивость к вибрации 8 Гс (10–500 Гц в течение 30 минут)
    Эксплуатационные ограничения дискретного ввода-вывода Пределы напряжения входа пускового механизма: от –24 В постоянного тока до +24 В постоянного тока Вход ВКЛ.: > 10 В постоянного тока (> 6 мА) Вход ВЫКЛ.: < 2 В постоянного тока (< 1,5 мА)
    Характеристики входа кодирующего устройства Дифференциальный: A+/B+: 5–24 В (максимум 50 кГц) A–/B–: Инвертированный (A+/B+) несимметричный: A+/B+: 5–24 В (максимум 50 кГц) A–/B–: +0 В постоянного тока = ½ (A+/B+)
    Блок питания Напряжение: +24 В постоянного тока (22-26 В постоянного тока). Сила тока: максимум 500 мА
    Частота сканирования 2,25 кГц
    Программное обеспечение In-Sight VC Explorer с EasyBuilder
    Ethernet Интерфейс Gigabit Ethernet Интегрированные светодиодные индикаторы состояния соединения и трафика. Стандартный разъем M12-8
    Сертификаты
    Дополнительное оборудование Кабель Ethernet: 5 м, степень защиты оболочки IP65. Питание: + кабель ввода-вывода + кабель кодирующего устройства (степень защиты оболочки IP65), крепежный кронштейн, корпус из нержавеющей стали (степень защиты оболочки IP69K) для пищевой промышленности
    Контроллер VC5 Процессор Intel i5, подключение в режиме реального времени для точного ввода-вывода, 207 (В) х 132,6 (Ш) x 229,5 (Д) мм

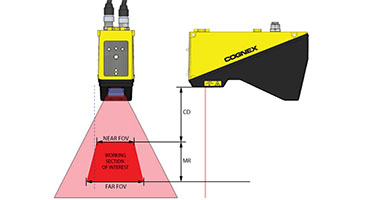

    Сравнение моделей головок датчиков смещения серии DS1000

      DS1050 DS1101 DS1300


    Ближнее поле обзора (мм) 43 64 90
    Дальнее поле обзора (мм) 79 162 410
    Расстояние между инструментом и деталью (мм) 87 135 180
    Диапазон измерения (мм) 76 220 725
    Класс лазера 2M 2M 2M
    Разрешение X (мм) 0.042–0.077 0.063–0.158 0.088–0.410
    Разрешение Y (мм) 0,004-0,014 0,010-0,052 0,016-0,265
    Линейность ±0,16 % FS ±0,16 % FS ±0,16 % FS

    Технические характеристики головок датчиков смещения серии DS900



    DS910B

    DS925B

    Размеры 96 (В) x 33 (Ш) x 85 (Д) мм
    Масса 380 г
    Рабочая температура От 0 до 45 ºC (от 32 до 113 ºF)
    Температура хранения От –20 до 70 ºC (от –4 до 158 ºF)
    Максимальная влажность От 5 до 95 % (без конденсации)
    Корпус IP65 (с рекомендуемыми Cognex кабелями Ethernet и силовыми кабелями ввода-вывода IP65)
    Мощность лазера 8 мВт (класс 2M), длина волны 405 нм
    Характеристики входа кодирующего устройства Квадратурное кодирующее устройство с одним выводом.
    A+/B+, пределы напряжения:
    +5 В постоянного тока (TTL); +30 В постоянного тока (HTL)
    Вход ВКЛ.: > 2,4 В постоянного тока (ВПЛ); > 11 В постоянного тока (ВПЛ)
    Вход ВЫКЛ.: < 0,8 В постоянного тока (ТТЛ); < 3 В постоянного тока (ВПЛ)
    A–/B–: + 0 В постоянного тока
    Блок питания Напряжение: +24 В постоянного тока (11–30 В постоянного тока). Сила тока: максимум 500 мА IEEE 802.3af с подачей питания через Ethernet
    Частота сканирования 1,39 кГц
    Программное обеспечение In-Sight VC Explorer с EasyBuilder
    Ethernet Интерфейс Gigabit Ethernet. Стандартный гнездовой разъем M12-8
    Сертификаты Сертификаты: CE, CSA
    Дополнительное оборудование Кабель Ethernet: 5 м, степень защиты оболочки IP65. Питание: + кабель ввода-вывода + кабель кодирующего устройства, степень защиты оболочки IP65
    Контроллер VC5 Процессор Intel i5, подключение в режиме реального времени для точного ввода-вывода, 207 (В) х 132,6 (Ш) x 229,5 (Д) мм

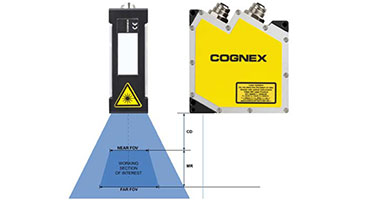

    Сравнение моделей головок датчиков смещения серии DS900


      DS910B DS925B
    Ближнее поле обзора (мм) 9,4 23,4
    Дальнее поле обзора (мм) 10,7 29,1
    Расстояние между инструментом и деталью (мм) 52,5 53,5
    Диапазон измерения (мм) 8 25
    Класс лазера 2M 2M
    Разрешение X (мм) 0,073-0,0084 0,0183-0,0227
    Разрешение Y (мм) 0,001 0,002
    Линейность ±0,16 % FS ±0,16 % FS
