Технология обработки изображений: PatMax для обнаружения деталей

Запатентованное средство геометрического сопоставления с образцом от компании Cognex

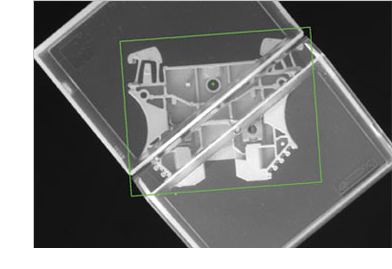

BG_ExploreLearn_Tech_Patmax-PBЛучшее в отрасли решение для определение положения деталей и элементов PatMax® гарантирует получение точных и повторяемых результатов даже в самых сложных условиях. Технология PatMax была впервые запатентована в 1997 году в качестве первой высокоточной, высокоскоростной и высокопроизводительной технологии обнаружения объектов для промышленных видеосистем. Впоследствии на базе технологии PatMax были разработаны такие вспомогательные средства как PatMax SA, PatMax XLC, Synthetic PatMax, PatInspect®, PatFlex®, OCVMax™ и IDMax®, выполняющие широкий набор разнообразных функций в областях сопоставления с образцом и промышленной проверки объектов.

Средство PatMax использует современную технологию геометрического сопоставления с образцом для точного и надежного распознавания деталей и позволяет значительно сократить требования к креплению деталей или вовсе отказаться от их использования, сводя к минимуму соответствующие расходы, даже в самых сложных условиях. Для обнаружения деталей и элементов в PatMax используется максимально мощная и надежная система проверки.

Технология сопоставления с образцом

Самый первый шаг при выполнении любой задачи, связанной с обработкой изображения, от которого, как правило, зависит успех всего процесса, предполагает обнаружение объекта в поле обзора камеры. Данная процедура известна как сопоставление с образцом.

Сопоставление с образцом может быть чрезвычайно сложной задачей, так как внешний вид объекта в видеосистеме зависит от большого числа переменных. Традиционная технология сопоставления с образцом основана на анализе сетки элементов растра, который обычно называют нормированной корреляцией. Данный метод предполагает поиск статистического сходства между полутоновой моделью (или образцом изображения) объекта и различными частями изображения для определения положения объекта на оси координат.

В определенных ситуациях данный подход может быть эффективен, но, как правило, он ограничивает возможности поиска объектов и точность его обнаружения в условиях, когда объекты имеют переменный внешний вид, что не редкость для производственных линий. При этом изменения во внешнем виде объектов могут быть обусловлены изменением угла размещения или размера и затенением.

Для того, чтобы преодолеть эти ограничения, компания Cognex разработала технологию геометрического сопоставления с образцом, представленную на рынке под торговым наименованием PatMax. Данная технология предусматривает анализ геометрической формы объекта с помощью набора пограничных кривых, которые не привязаны к растровой сетке, с последующим поиском подобных форм на изображении без использования полутонов. Получившееся решение обладает революционной способностью точно обнаруживать объекты, независимо от угла размещения, размера и затенения.

Технологию геометрического сопоставления с образцом переняли и другие производители видеосистем. Однако каждый производитель разработал на ее базе свое собственное решение, обладающее отличными от PatMax характеристиками. Таким образом, из числа подобных решений сложно выбрать продукт, который бы оптимально подходил для решения именно ваших задач. При выборе технологии сопоставления с образцом всегда сравнивайте показатели производительности, точности, скорости и настройки образцов. Кстати, именно эти характеристики делают PatMax ведущей в мире технологией сопоставления с образцом.
