    СИСТЕМЫ ТЕХНИЧЕСКОГО ЗРЕНИЯ IN-SIGHT



    cерия - In-Sight 7000 Gen II

    Объективы, освещение, фильтры и др.аксессуары)

    Системы машинного зрения  Cognex In-Sight 7000 Gen II обладают максимальной гибкостью в выборе конфигураций за счет модульной конструкции:  взаимозаменяемые объективы (автофокус, крепление C или S) и освещение (встроенная подсветка IS 7000, подсветка DataMan или внешняя), а также широкого диапазона аксессуаров: фильтры, поляризующие и прозрачные (без рассеивателя) крышки, модули ввода-вывода. Простота настройки обеспечивается за счет наличия индикаторной панели и кругового светового индикатора.

    Адаптивная конструкция позволяет настраивать систему в полевых условиях в соответствии с эксплуатационными требованиями. Система серии In-Sight 7000 оснащена технологией Flexible Image Technology™ (FIT™), представляющей собой широкий спектр адаптируемых в полевых условиях и настраиваемых пользователем элементов освещения и оптических элементов, с помощью которых можно:

    • настраивать систему точно в соответствии с эксплуатационными требованиями;
    • оптимизировать формирование изображений;
    • избежать применения дорогостоящих источников внешнего освещения.

    SD-карта камеры имеет 8 ГБ дискового пространства и позволяет сохранять задания, изображения (также отличные от image.bmp), файлы.cxd и данные шаблона, выполнять резервное копирование, восстановление и сохранение данных на SD-карте в режиме онлайн.

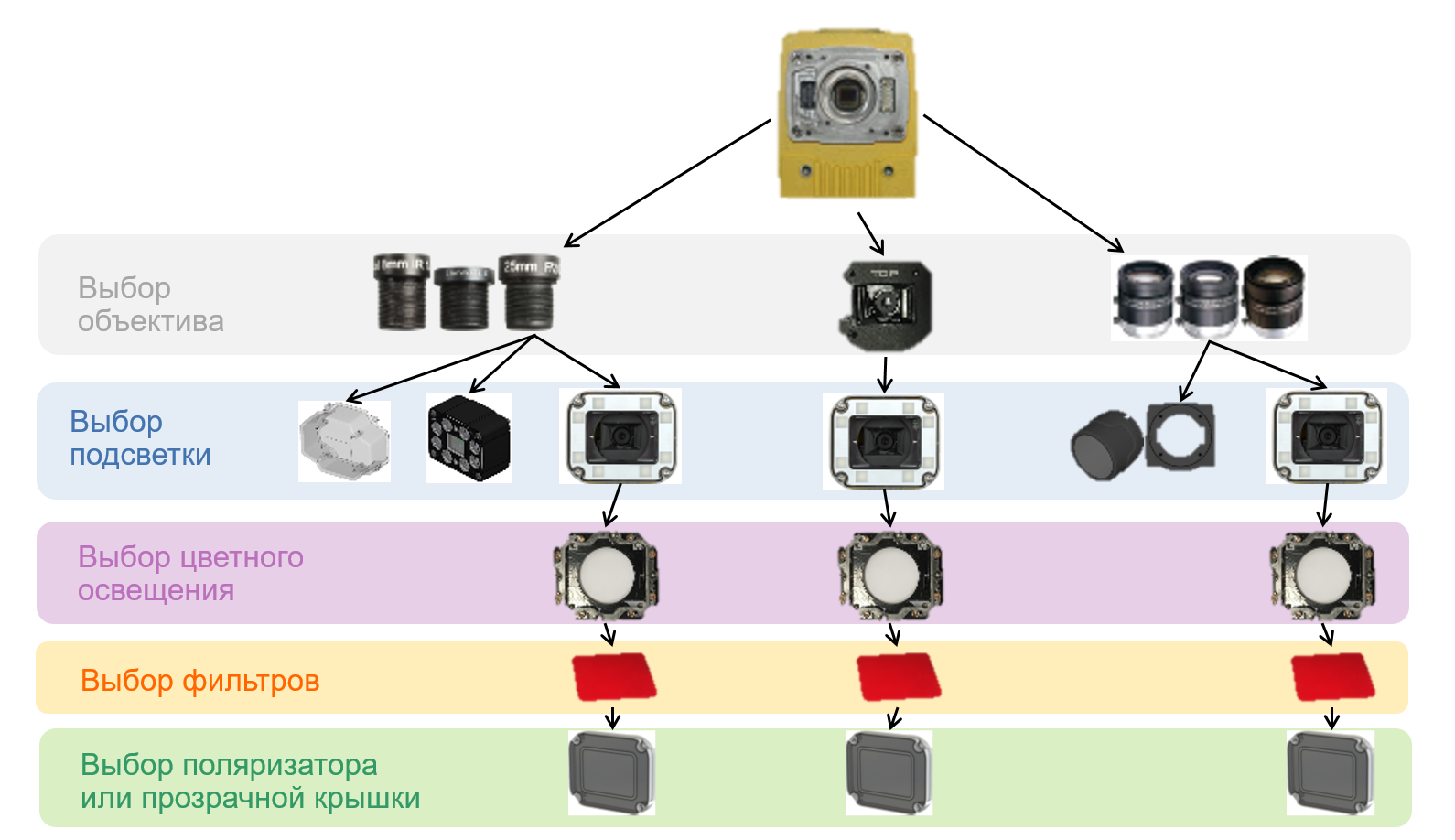

    Выбор конфигурации системы

    При выборе конфигурации сначала подбирается тип объектива. В базовой комплектации система имеет автофокус 8 мм. Дополнительно возможны варианты 6,12,16 и 25 мм. В зависимости от поставленных задач дополнительно выбирается цветное освещение и фильтры (ИК, синий или красный), поляризатор или прозрачная крышка.




    Объектив с автофокусировкой автоматически переключается (выдвигается и задвигается) для фокусирования на целевой детали, что устраняет необходимость во вмешательстве пользователя. Идеально подходит для проверки деталей на одной линии, отличающихся по размеру или находящихся на разном расстоянии от объектива, ускоряя выполнение проверки и упрощая перенастройку линии. Имеет режим «Задать и забыть», возможность автофокусировки в автономном режиме, On-line фокусировки, тестирования надежности и предназначен для промышленного применения.



    Объектив с креплением C-mount - регулируемый вручную высокоэффективный объектив, имеющий большую гибкость в выборе размера, апертуры и фокуса. Он обеспечивает равномерную разрешающую способность по всему полю обзора, благодаря чему объективы этого типа пользуются наибольшей популярностью.



    Гибкий встроенный модуль освещения содержит технологию Flexible Image Technology™ (FIT™), которая оптимизирует формирование изображений и устраняет необходимость в дорогостоящих источниках внешнего освещения. Благодаря применению адаптируемых в полевых условиях и настраиваемых пользователем модулей освещения и оптических модулей пользователи получают широкие возможности по настройке системы в соответствии с выполняемой задачей. Модуль создает отдельно управляемое рассеянное освещение, которое идеально подходит для проверки деталей на разных рабочих расстояниях. Рассеянный свет под низким углом, необходимый для использования технологии SurfaceFX.

      Мощный встроенный осветительный модуль

    Конструкция системы предполагает возможность встраивания дополнительных источников освещения. Помимо прочих мелкогабаритных осветительных элементов система серии In-Sight 7000 Gen II совместима с высокомощным встроенным осветительным модулем (HPIL), используемым в считывателях штрихкодов серии DataMan® 360. Модуль с технологией ImageMax создает отдельно управляемое рассеянное освещение, которое идеально подходит для проверки деталей на разных рабочих расстояниях.



    Фильтры создают отдельно управляемое рассеянное освещение, которое идеально подходит для проверки деталей на разных рабочих расстояниях.

      Крышки и варианты крышек встроенных осветительных модулей

    Стандартные и расширенные крышки объективов с креплением C-mount предназначены для использования в тех случаях, когда не требуется встроенный осветительный модуль. Такие крышки используются только с объективами с креплением C-mount и не используются со встроенным осветительным модулем или модулем автофокусировки. В случае использования встроенного осветительного модуля также доступны дополнительные поляризующие и прозрачные (без рассеивателя) крышки

      Кабели

    Доступны силовые кабели ввода-вывода и кабели внешнего источника освещения с X-кодированием.

      Кронштейны

    За счет кронштейнов систему машинного зрения In-Sight 7000 можно устанавливать вместе с существующими моделями крепежного оборудования серии In-Sight 5000 и более поздней версии In-Sight 7000.

      Модули ввода-вывода

    Разъединительный модуль ввода-вывода обеспечивает простое подключение систем In-Sight к источникам питания, пусковым механизмам захвата данных, устройствам вывода и устройствам c последовательной обработкой данных. Модули расширения ввода-вывода увеличивают количество точек ввода-вывода, доступных системам In-Sight, и обеспечивают полную установку связи через интерфейс RS-232.
