    СИСТЕМЫ ТЕХНИЧЕСКОГО ЗРЕНИЯ IN-SIGHT



    Инструменты машинного зрения

    Средства обработки изображений In-Sight

    Наиболее современная и полная в отрасли библиотека средств обработки изображений от компании Cognex гарантирует получение точных и повторяемых результатов даже в самых сложных условиях.

    Эффективные средства для определения положения объектов

    Средство соспоставления шаблонов PatMax

    Если детали на производственной линии сильно различаются по положению, размеру и внешнему виду, система может столкнуться со сложностями при определении их расположения, что негативно отразится на качестве проводимой проверки и надежности работы системы.

    Различия в деталях могут быть разнообразными:

    • Различная контрастность деталей
    • Множество типов деталей
    • Переменное освещение
    • Фокусировка
    • Измененный внешний вид детали (повреждения)
    • Частично невидимые детали

    Самое эффективное в отрасли программное решение для определения расположения деталей и их элементов PatMax® основано на современной технологии геометрического сопоставления с образцом, гарантирующей получение неизменно точных результатов. Оно позволяет значительно сократить требования к креплению деталей или вовсе отказаться от их использования, сводя к минимуму соответствующие расходы, даже в перечисленных выше случаях. Для обнаружения деталей и элементов в PatMax используется максимально мощная и надежная система проверки. Средство PatMax доступно в виде дополнительной опции на всех системах In-Sight общего назначения.

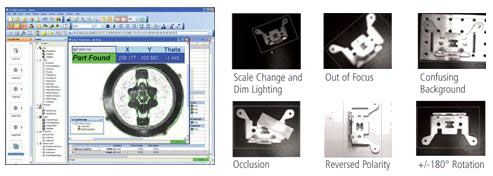

    InSight-part-location

    Непревзойденная эффективность считывания кодов

    IDMax

    В стандартный комплект поставки большинства моделей систем In-Sight входит уникальное программное средство IDMax® для считывания кодов, основанное на запатентованной технологии PatMax от компании Cognex и использующее алгоритмы 1DMax™ и 2DMax™. IDMax позволяет считывать различные коды 1D (включая UPC, PDF, наложенные коды, почтовые коды) и коды 2D, такие как Data Matrix и QR, а также одновременно считывать смешанные штрихкоды и 2D коды.

    1DMax - лучшее в своем классе средство для считывания штрихкодов 1D, оптимизированное для считывания штрихкодов в различных направлениях и поддерживающее распознавание даже при высоких колебаниях контрастности, размытости, повреждении кодов, при наличии пробелов, отражающих поверхностей, изменений в разрешении, заступов в слепые зоны и искажения перспективы.

    1DMax-codes

    Решение 2DMax оптимизировано для считывания QR-кодов и поддерживает распознавание даже при значительном повреждении внешнего вида кода, которое может произойти при сильном снижении качества кода прямой маркировки детали (DPM) в связи с различиями в типах материалов и поверхностей. Считывание кодов 2D Data Matrix при использовании DPM-маркировки - крайне важная составляющая многих производственных процессов. Невозможность считать код может привести к остановке производства или неправильной обработке детали.

    Dataman_Fixed_IDMax

    Современные технологии OCR (оптического распознавания знаков) и OCV (оптической проверки знаков)

    Оптическое распознавание знаков играет важную роль в ряде отраслей, включая автомобильную промышленность, производство продуктов питания, напитков и товаров общего потребления, фармацевтическую промышленность, производство электронных приборов и почтовую деятельность, поскольку оно обеспечивает отслеживаемость и обеспечение качества продукции. Современные средства OCR (оптического распознавания знаков) и OCV (оптической проверки знаков), входящие в состав программного обеспечения In-Sight Explorer, позволяют легко настраивать параметры текста, имеют набор предварительно настроенных шрифтов и гарантируют надежное считывание и проверку знаков с использованием нового режима высокой точности Accuracy Mode. Лежащий в основе данных решений алгоритм был усовершенствован и теперь поддерживает распознавание еще более поврежденных или плохо нанесенных знаков на фонах с сильным шумом.

    InSight-perf-ocrocv

    Рабочие средства обработки изображений в системах In-Sight

    Категории и описания рабочих средств

    Средства определения положения детали: PatMax
    InSight-location Описание:
    • Неизменно точное обнаружение деталей при сильном разбросе их расположения.
    Преимущество решения от Cognex:
    • Обработка деталей на производственной линии, даже если они сильно различаются по положению, размеру и внешнему виду.
    • Упрощенное механическое крепление и освещение с упрощением проектов по обработке изображений и снижением их стоимости.
    Средства обнаружения дефектов: InspectEdge и Flexible Flaw Detection

    InspectEdge

    InSight-inspection
    Описание:
    • Проверка правильности сборки компонентов и поиск дефектов во внешнем виде деталей.
    • Поиск отклонений в положении кромок, а также дефектов и зазоров с определением положения и ширины.
    Преимущество решения от Cognex:
    • Гарантированно точные и повторяемые результаты проверок, независимо от положения деталей.
    • Позволяет пользователям классифицировать дефекты по типам.
    • Может использоваться с прямыми или округлыми деталями.
    • Определяет мин/макс отклонения и ширину.

    Flexible Flaw Detection

    InSight-FFD
    Описание:
    • Объединенные функции проверки деталей по кромкам и поверхности (площади).
    • Поиск дефектов кромок и поверхности.
    • Поиск пограничных дефектов - проверка правильности формы.
    • Поиск дефектов поверхности (пятна и царапины).
    • Проверка печатных символов - логотипы на трафаретной сетке.
    Преимущество решения от Cognex:
    • Гибкость.
    • Поддержка изменений в рабочем процессе для сокращения количества ложно определенных дефектов.
    • Игнорирование дефекта во время работы.
    • Ложные дефекты могут игнорироваться и добавляться к маске.
    • Возможен выбор высокого, среднего или низкого разрешения.
    • Возможность настройки соотношения точности и скорости проверки.
    • Широкий выбор вариантов отображения.
    • Широкий выбор видов маркировки, скоростей, способов настройки рабочих средств и обучения пользователей.
    Средства проверки швов
    InSight-beadinspection Описание:
    • Надежное распознавание дефектов в швах со значительными колебаниями формы.
    • Определение ширины по дефектам, зазорам и позиционным отклонениям.
    Преимущество решения от Cognex:
    • Позволяет удалить шумы, повышая надежность рабочего средства.
    • Предоставляет больше данных для управления процессами.
    • Основано на базе эффективного решения InspectEdge.
    Средства для измерения
    InSight-measurement Описание:
    • Измерение расстояния между элементами, проверка допусков, определение положения кромок.
    Преимущество решения от Cognex:
    • Обеспечивает высокоточное определение размеров важных деталей, независимо от изменений в их положении и окружающем освещении.
    Средства для считывания промышленных кодов: IDMax

    In-Sight-code-reading-1D

    InSight-code-reading

    Описание:
    • Надежное считывание кодов 1D и 2D с этикеток или непосредственно с деталей (DPM-маркировка).
    • Возможность считывания с изображения нескольких кодов при использовании единого идентификационного кода.
    Преимущество решения от Cognex:
    • 1DMax - это лучшее в своем классе решение для быстрого и точного считывания штрихкодов 1D.
    • 2DMax поддерживает распознавание малоконтрастных и плохо сформированных кодов 2D, возникающих при нарушении процесса нанесения или при использовании таких способов маркировки как точечная маркировка или лазерная гравировка.
    • Считывание кодов с макс. 7200 деталей в минуту.
    Средства OCR (оптического распознавания знаков) и OCV (оптической проверки знаков)
    InSight-ocv-ocr Описание:
    • Проверка и считывание буквенно-цифровых текстовых строк.
    Преимущество решения от Cognex:
    • Обработка малоконтрастных или неоднозначных знаков и знаков с нарушенным промежуточным расстоянием.
    • Проверка и считывание до 600 строк в минуту.
    Средства для обработки цветных изображений
    InSight-color-vision Описание:
    • Определение положения, измерение, подсчет и проверка наличия деталей по цвету.
    • Определение цвета и определение моделей деталей по цвету.
    Преимущество решения от Cognex:
    • Гарантирует неизменно точное определение цвета для широкого спектра различных деталей.
    • Преобразует цветные изображения в монохромные для проведения дополнительных проверок с использованием монохромных фильтров.
    • Позволяет настраивать цвета одним щелчком и не требует понимания цветового пространства.
    • Все средства для работы с цветом имеют общие цветовые настройки, что упрощает их установку и обслуживание.
