Абсолютный энкодер AEV65 - A / SSI

Абсолютный энкодер AEV65 - A / SSI

Характеристики

  • Токовый выход или выход напряжения
  • Специальные клиентские решения
  • Защитная зона от внешних воздействий 2/22
  • Гибкое программирование
  • Модульная механическая конструкция
  • Модульная линейка продукции
  • Аналоговый выход данных скорости/положения
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер AEV65 - A / SSI
Номинальное напряжение
Удельное значение
24 В пост. тока
Предельные значения, мин./макс.
18/27 В пост. тока
Потребляемая мощность
<= 3 Вт
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 33 бита
Число шагов на оборот
<= 32768
Число оборотов
<= 256000
Выходная мощность
<= 30 бит
SSI - интерфейс
Оборудование
Опциональный интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-422, 2-проводной
Частота синхронизации SSI
80…1000 кГц
Одноканальное время SSI, стандартное
20 мкс
Аналоговый интерфейс
Оборудование
Стандартный интерфейс
Ток/напряжение
Заводская настройка
Разрешение
16-битный ЦАП
Выходное напряжение
-10…+10 В-
Сопротивление нагрузки (U)
>= 0,5 кОм
Выходной ток
0…20 мА
Сопротивление нагрузки (I)
<= 500 Ом
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Число битов данных

Аналоговый выход напряжения/токовый выход

Предварительно установленный параметр
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Внешние входы
Предустановлено
Электронная настройка
Триггер
Хранение выходных данных
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 4000 1/мин.
Нагрузка на вал, осевая/радиальная
<= 40 N, <= 60 N
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
3000 1/мин.
Рабочая температура
± 60 °
Нагрузка на вал, осевая/радиальная
<= 20 N, <= 30 N
Начальная точка, нагрузка на вал
на конце вала
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,5E-6 кг м²
Момент запуска, 20 °C
2 Н-см
Масса, стандартная
0,7 кг
Общие условия эксплуатации абсолютного энкодера AEV65 - A / SSI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
-20…+60 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP64
Примечание
Соблюдать инструкции руководства пользователя
Дейст. Директивы/стандарты Ex
Директива 94/9/EG (ATEX)
Использование по назначению
EN 60079-0
Общие требования
DIN EN 60079-14
Установка, монтаж
EN 60079-15
Защита оборудования "n"
EN 60079-31
Защита от воспламенения пыли “t”
DIN EN 60529
Степени защиты, код IP
Защита от внешних воздействий - данные, газ
Группа устройств/-категория
II 3G (Gc, Зона 2)
Тип защиты от воспламенения
nAc (безыскровое оборудование)
Группа
IIC (водород)
Температура поверхности
T6 (<= 85 °C)
Особые условия
да (X), соблюдать руководство
Защита от внешних воздействий - данные, газ
Группа устройств/-категория
II 3D (Dc, Зона 22)
Тип защиты от воспламенения
tc (Защита при использовании корпуса)
Группа
IIIC (проводящая пыль)
Температура поверхности
T85°C
Особые условия
да (X), соблюдать руководство

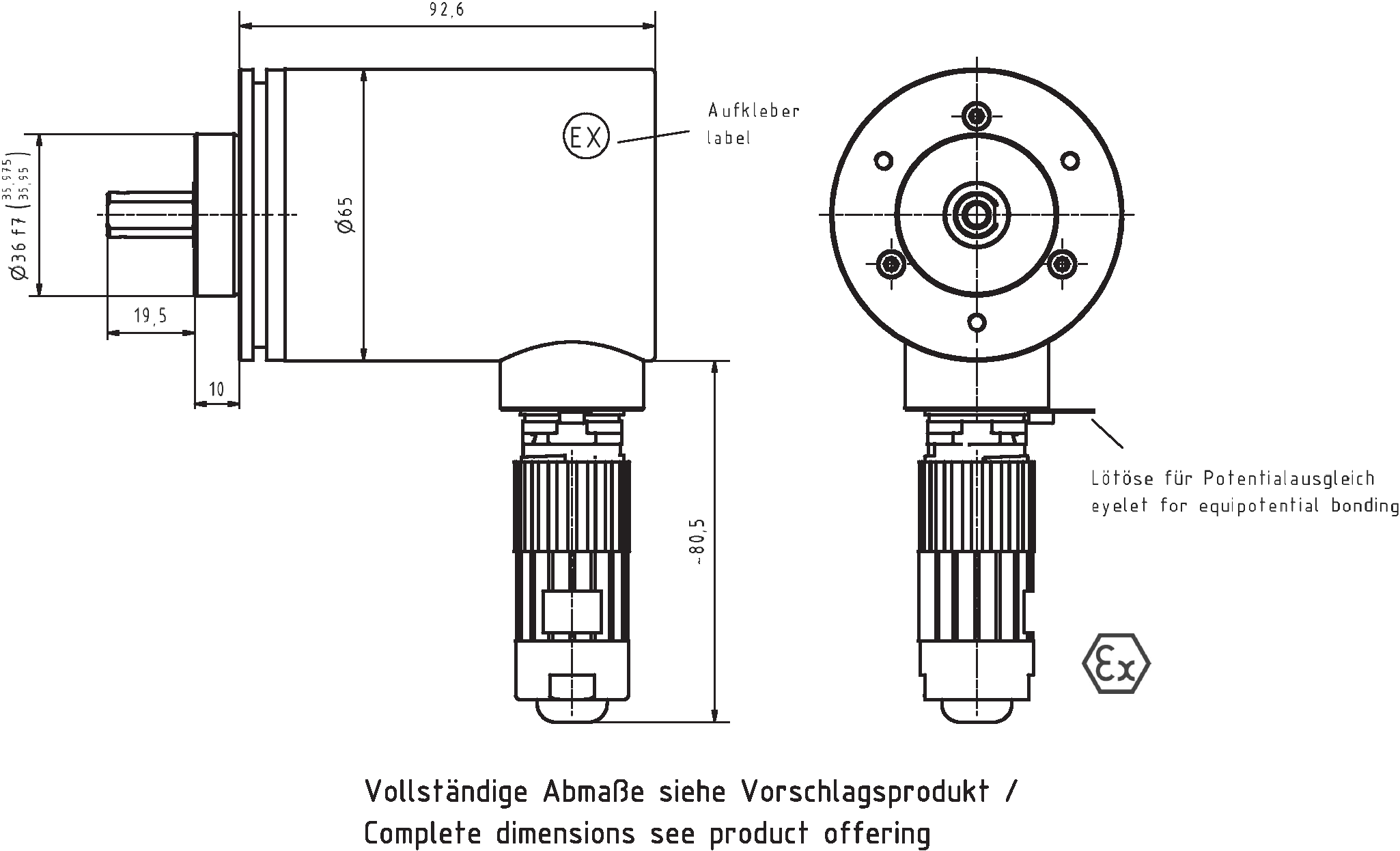

Drawing
Absolute-Encoder AEV65 - A / SSI
