Главная►TR Electronic►Фильтр►Вращательный энкодер, отвечающий требованиям директивы ATEX►Абсолютный энкодер AES58 - SSI

Фильтр товаров

Вращательный энкодер, отвечающий требованиям директивы ATEX: Абсолютный энкодер AES58 - SSI

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее→
Абсолютный энкодер AES58 - SSI
Заказать Отправить URL страницы Задать вопрос Напечатать

Характеристики

  • Специальные клиентские решения
  • Защитная зона от внешних воздействий 2/22
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Модульная механическая конструкция
  • Модульная линейка продукции
  • Короткий период подготовки
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер AES58 - SSI
Номинальное напряжение
Удельное значение
24 В пост. тока
Предельные значения, мин./макс.
11/27 В пост. тока
Потребляемая мощность
<= 3 Вт
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 33 бита
Число шагов на оборот
<= 32768
Число оборотов
<= 256000
SSI - интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-422, 2-проводной
Частота синхронизации SSI
80…1000 кГц
Одноканальное время SSI, стандартное
20 мкс
Инкрементальный интерфейс
Оборудование
Опциональный интерфейс
Инкрементальные сигналы, прямоугольные
K1± K2±
Импульсы, прямоугольные
1024 или 2048
Выходной драйвер, TTL
RS-422, 5 В-
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Выходной формат

Сигнал о статусе движений

Концевой переключатель

Сигнал об ошибке

Предварительно установленный параметр

Четность

Сигнал направления

Завышенная скорость

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 4000 1/мин.
Нагрузка на вал, осевая/радиальная
Собственная масса
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
6000 1/мин.
Рабочая температура
± 60 °
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,5E-6 кг м²
Момент запуска, 20 °C
2 Н-см
Масса, стандартная
0,3…0,5 кг
Общие условия эксплуатации абсолютного энкодера AES58 - SSI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
-20…+60 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP64
Примечание
Соблюдать инструкции руководства пользователя
Дейст. Директивы/стандарты Ex
Директива 94/9/EG (ATEX)
Использование по назначению
EN 60079-0
Общие требования
DIN EN 60079-14
Установка, монтаж
EN 60079-15
Защита оборудования "n"
EN 60079-31
Защита от воспламенения пыли “t”
DIN EN 60529
Степени защиты, код IP
Защита от внешних воздействий - данные, газ
Группа устройств/-категория
II 3G (Gc, Зона 2)
Тип защиты от воспламенения
nAc (безыскровое оборудование)
Группа
IIC (водород)
Температура поверхности
T6 (<= 85 °C)
Особые условия
да (X), соблюдать руководство
Защита от внешних воздействий - данные, газ
Группа устройств/-категория
II 3D (Dc, Зона 22)
Тип защиты от воспламенения
tc (Защита при использовании корпуса)
Группа
IIIC (проводящая пыль)
Температура поверхности
T80°C
Особые условия
да (X), соблюдать руководство

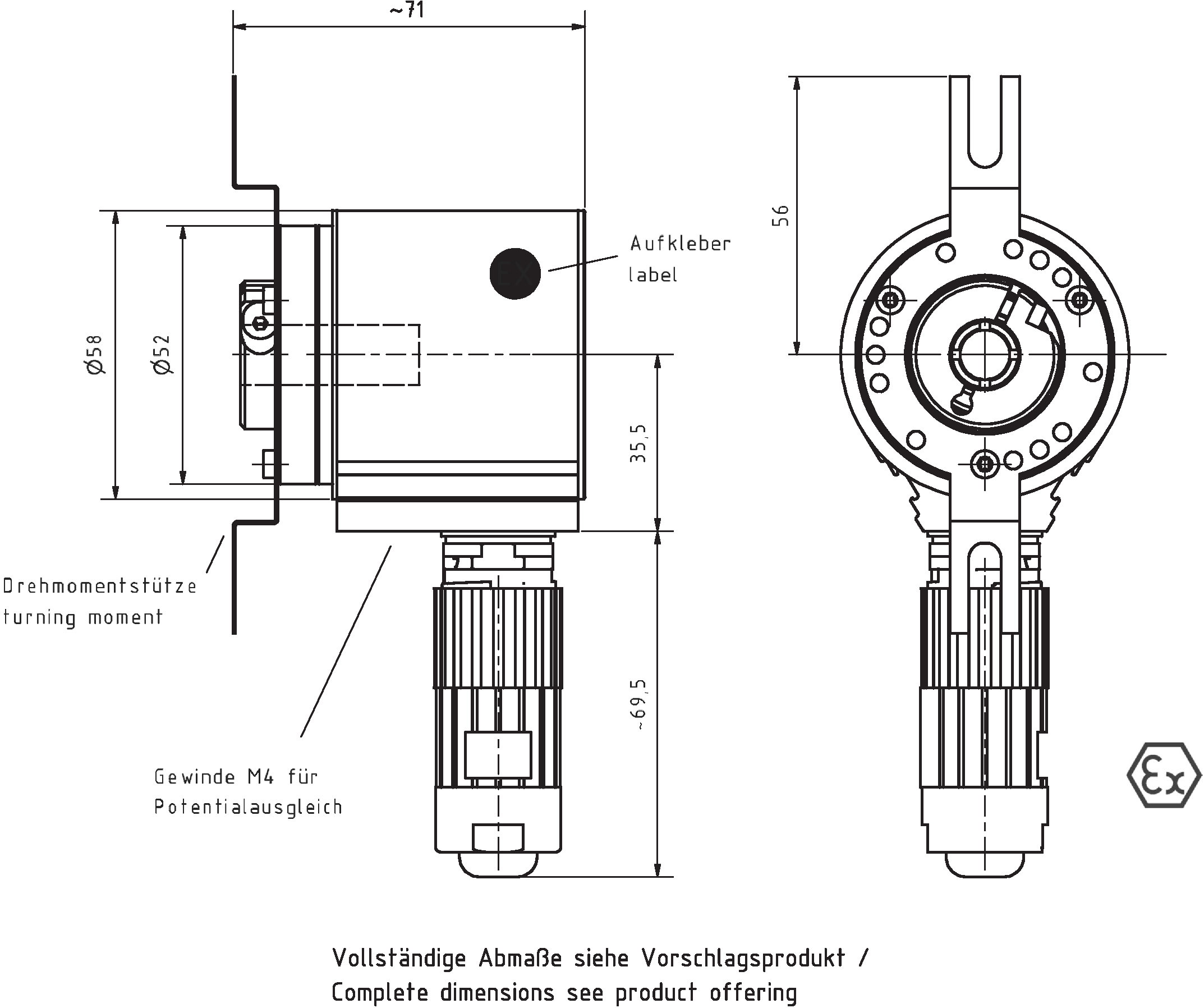

Drawing
Absolute-Encoder AES58 - SSI
K-AES58-SSI-1.pdfСкачать (1,02 Мб)
