ПодробнееАбсолютный энкодер ADV115 - PB/SSI+SSI/INK
Характеристики
- Специальные клиентские решения
- Защитная зона от внешних воздействий 22
- Гибкое программирование
- Для тяжелой промышленности
- Возможность использования дополнительных интерфейсов
- Резервная система сканирования
- Прочная конструкция
- Специальный профильный корпус
- Со встроенным обогревом
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер ADV115 - PB/SSI+SSI/INK
Номинальное напряжение
Удельное значение
24 В пост. тока
Предельные значения, мин./макс.
11/27 В пост. тока
Потребляемая мощность
<= 7 Вт
Встроенный обогрев
Оборудование
Стандартное значение
Номинальное напряжение
24 В пост. тока
Номинальная мощность
48 Вт
Конструкция устройства
Тип
Одно-/многооборотный
Резервная система сканирования
Да, двойная
Общее разрешение
<= 31 бит
Число шагов на оборот
<= 8192
Число оборотов
<= 256000
Выходная мощность
<= 25 бит
Точность
± 1,0 ° Система 1/2
Интерфейс PROFIBUS
PROFIBUS-DP V0
IEC 61158, IEC 61784
Профиль энкодера PNO
Класс 1 и 2
SSI - интерфейс
Оборудование
Стандартный интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-422, 2-проводной
Частота синхронизации SSI
80…1000 кГц
Одноканальное время SSI, стандартное
18 мкс
Инкрементальный интерфейс
Оборудование
Стандартный интерфейс
Инкрементальные сигналы, прямоугольные
K1± K2±
Импульсы, прямоугольные
1024 или 2048
Выходной драйвер, TTL
RS-422, 5 В-
Выходной драйвер, HTL
Двухтактный, 11…27 В-
Тип параметризации
Заводская настройка
Скорость передачи данных
Удельное значение
9,6…12000 кбит/с
Время цикла
250 мкс
Параметр/Функция, возможность изменения
Разрешение
Выходной код
Концевой переключатель
Внешние предустановленные входы
Настройка - параметр
Параметр SSI
Направление отсчета
Функция передачи
Скоростные параметры
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины
Внешние входы
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 3600 1/мин.
Нагрузка на вал, осевая/радиальная
<= 100 N, <= 150 N
Срок службы подшипника
>= 2,8E+10 оборотов
Срок службы подшипника - параметры
Скорость
3000 1/мин.
Рабочая температура
± 60 °
Нагрузка на вал, осевая/радиальная
<= 60 N, <= 90 N
Начальная точка, нагрузка на вал
на конце вала
Угловое ускорение
<= 10E+4 рад/с²
Масса, стандартная
6 кг
Общие условия эксплуатации абсолютного энкодера ADV115 - PB/SSI+SSI/INK
Вибрации
Удельное значение
<= 245 м/с²
Синусоида
50…2000 Гц
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
-40…+40 °C
Температура хранения, сух.
-40…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Примечание
Соблюдать инструкции руководства пользователя
Дейст. Директивы/стандарты Ex
Директива 94/9/EG (ATEX)
Использование по назначению
EN 60079-0
Общие требования
DIN EN 60079-14
Установка, монтаж
EN 60079-31
Защита от воспламенения пыли “t”
DIN EN 60529
Степени защиты, код IP
Защита от внешних воздействий - данные, газ
Группа устройств/-категория
II 3D (Dc, Зона 22)
Тип защиты от воспламенения
tc (Защита при использовании корпуса)
Группа
IIIC (проводящая пыль)
Температура поверхности
T95°C

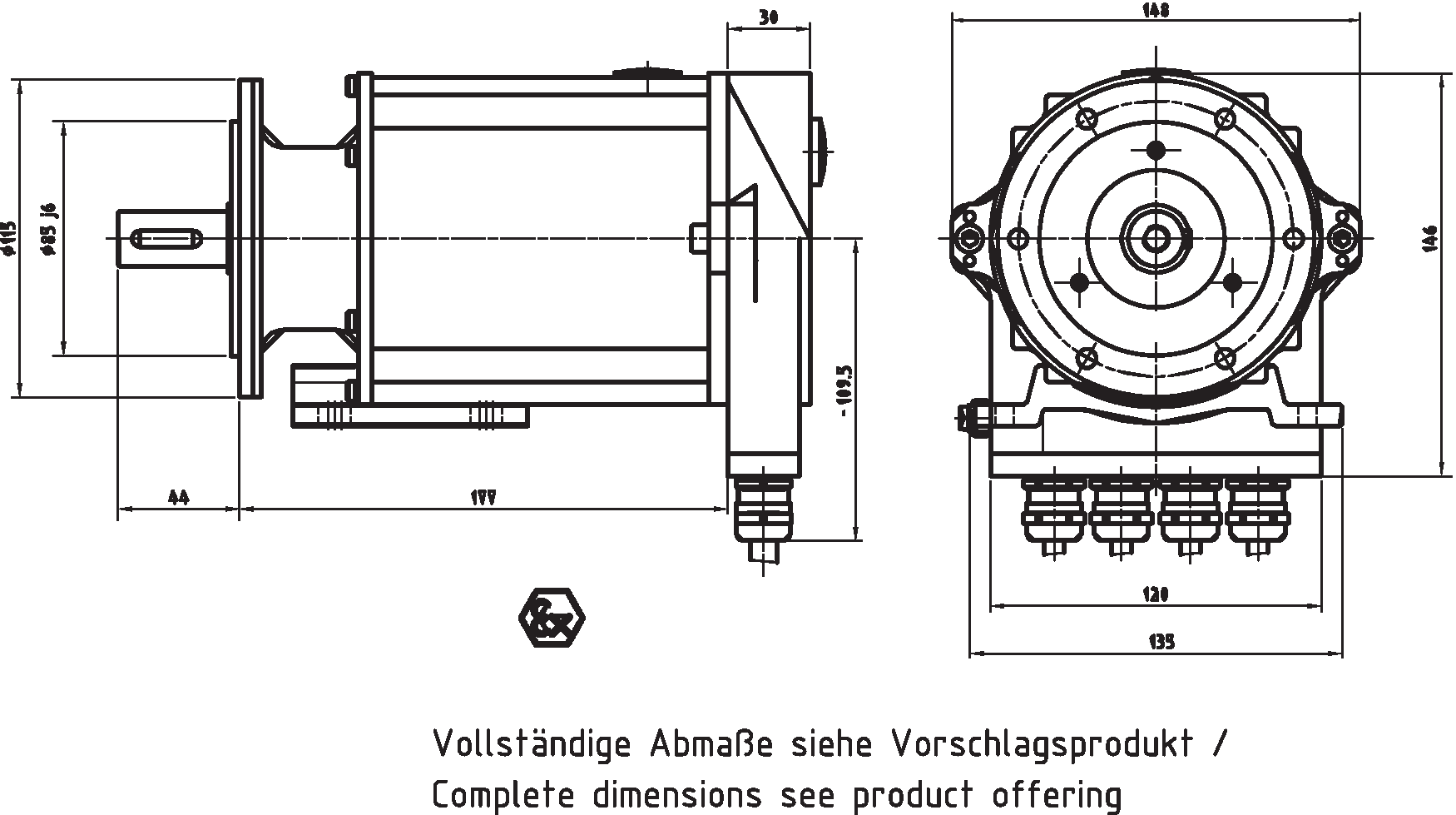

Drawing
