серия UXM-30LN-PW

<< В раздел «Лазерные сканеры обнаружения»



Лазерный сканер обнаружения для тяжелых условий эксплуатации


  • Надежное обнаружение даже черных объектов.
  • Множественное эхо и степень защиты IP67 делают возможным использованием в неблагоприятных условиях, в т.ч. в случае дождя, снега и густого тумана.
Характеристики

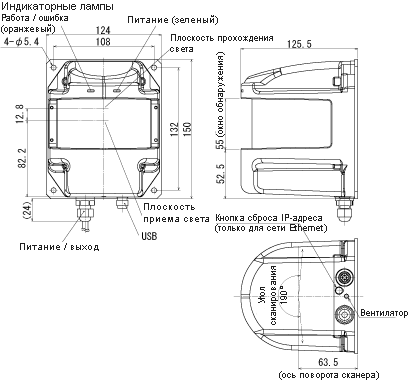

Чертежи
Технические характеристики

  • Задержка включения/выключения
  • Конфигурация минимального расстояния обнаружения
  • Конфигурация минимальной обнаруживаемой ширины
  • Возможна регистрация 16 зон с помощью цифровых входов
  • Предусмотрен выход сигнализации неполадок и 3 выхода обнаружения






Модель №

UXM-30LN-PW

Источник питания

от 10 до 30 В пост. тока

Источник света

Полупроводниковый лазерный диод (λ = 905 нм), класс лазерной безопасности 1 (FDA)

Ток питания

Нормальный ток: не более 600 мА (при 10 и 12 В пост. тока)
не более 250 мА (при 24 В пост. тока)
Пусковой ток: не более 2 A (при 10 В пост. тока), не более 1,5 А (при 12 В пост. тока),
не более 0,75 A (при 24 В пост. тока)

Потребляемая мощность

не более 6 Вт (при нормальном токе)

Диапазон и объект обнаружения

Гарантированный диапазон: от 0,1 до 30 м*2
(500 мм x 500 мм для черных объектов с отражающей способностью 10%)
Макс. диапазон обнаружения: 100 м (предельное значение)
Мин. объекты: 65 мм (на расстоянии 5 м), 130 мм (на расстоянии 10 м), 400 мм (на расстоянии 30 м)

Погрешность расстояний

до 3000 люкс: ±50 мм*1 :
(черные объекты с отражательной способностью 10% до 10 м, а белая бумага - до 30 м)
до 100 000 люкс*2 : ±100 мм*1 :
(черные объекты с отражательной способностью 10% до 10 м, а белая бумага - до 30 м)

Разрешающая способность / повторяемость при измерении

1 мм
до 3000 люкс: σ <50 мм
(черные объекты с отражательной способностью 10% до 10 м, а белая бумага - до 30 м)
до 100 000 люкс: σ <100 мм
(черные объекты с отражательной способностью 10% до 10 м, а белая бумага - до 30 м)

Угол сканирования

190°

Угловое разрешение

ок. 0,25°(360°/1440 шагов)

Настройка зоны обнаружения

Настройка возможна в диапазоне от 0,1 до 30 м и производится по точкам или путем ввода координат

Скорость сканирования

50 мс (частота вращения двигателя 1200 об/мин)

Интерфейс

USB вер. 2.0 FS режим <полная скорость> (12 Мбит/с) для настройки зоны

Выход

4 выходных сигнала: выход сигнализации ошибок, выход 1, 2 и 3

Вход

4 входных сигнала: вход переключения зоны 1, 2, 3 и 4 (макс. 16 схем)

Время отклика

не более 100 мс (может варьироваться в зависимости от состояния настроек)

Время запуска

через 30 секунд после включения питания (в зависимости от состояния может занять более 30 секунд)

Индикаторная лампа

Питание (зеленый),
работа/ошибка (оранжевый) : работает (ВКЛ), ошибка (мигает)

Соединение

Питание и ввод/вывод: кабель
USB: разъем (марки Binder: модель № 09-0431-87-04)

Температура/влажность окружающей среды

от -10 до +50 градусов Цельсия, отн.влажность не более 85% (без конденсации и обледенения)

Влияние внешних условий

Измеренное расстояние будет короче фактического в случае дождя, снега или работы в условиях прямого солнечного света*2.

Устойчивость к вибрации

от 10 до 55 Гц, двойная амплитуда 1,5 мм По 2 часа в направлениях X, Y и Z.
от 55 до 200 Гц, 19,6 м/с2 качание 2 мин.
По 1 часу в направлениях X, Y и Z

Ударная прочность

196 м/с2 По 10 раз в направлениях X, Y и Z

Защищенная конструкция

IP67

Сопротивление изоляции

10 МОм

Вес

800 г

Материал

Передняя часть корпуса: поликарбонат, задняя часть корпуса: ABS

Размеры (Ш—Г—В)

124 мм x 126 мм x 150 мм (без соединителя)

*1 В условиях действия прямого солнечного света точность не может быть гарантирована.
*2 Убедитесь в том, что датчик функционирует в рабочих условиях.
