серия UXM-30LX-EW

<< В раздел «Лазерные сканеры измерения»



Лазерный сканер измерения с большой рабочей дистанцией для тяжелых условий эксплуатации


Характеристики

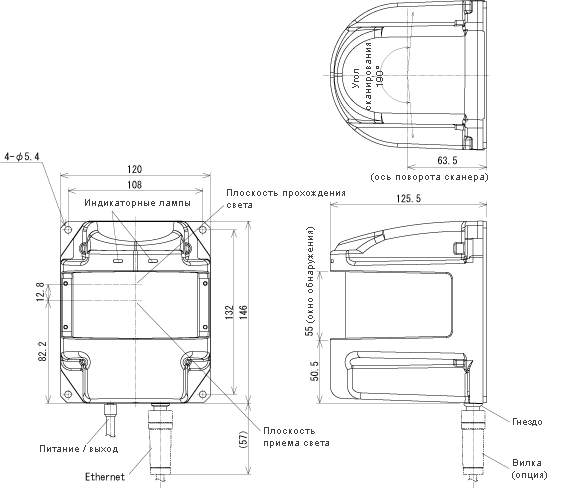

Чертежи
Технические характеристики
Документы

  • Напряжение питания 10 - 30 В
  • Расстояние измерения 30 м
  • Поле обзора 190°
  • Интерфейс Ethernet
  • Множественное эхо
  • IP67




Модель №

UXM-30LX-EW

Источник питания

10 - 30 В пост. тока

Источник света

Лазерный диод (λ = 905 нм), класс 1 (FDA)

Ток питания

Нормальный ток: 10 В пост. тока (<600 мА), 12 В пост. тока (<600 мА), 24 В пост.тока (<250 мА)
Пусковой ток: 10 В пост. тока (<2A), 12 В пост. тока (<1,5 A), 24 В пост. тока (<0,75 A)

Потребляемая мощность

<6 Вт (норм.)

Дальность обнаружения и обнаруживаемая ширина

Гарантированное обнаружение: от 0,1 до 30 м*2, Макс. дальность обнаружения: 100 м (ограничения информационного выхода)
Черные объекты (диффузное отражение 10%), 500 мм x 500 мм
Мин. обнаруживаемая ширина: φ65 мм (5 м), φ130 мм (10 м), φ400 мм (30 м)

Погрешность

Менее 3000 люкс: ±50 мм*1 (диффузное отражение от черного объекта 10% на расстоянии 10 м, белый лист на расстоянии 30 м)
Менее 100 000 люкс: ±100 мм*1 (диффузное отражение от черного объекта 10% на расстоянии 10 м, белый лист на расстоянии 30 м)

Разрешающая способность измерительной системы и воспроизводимость точности измерений

1 мм
До 3000 люкс: σ<50 мм (диффузное отражение от черного объекта 10% на расстоянии 10 м, белый лист на расстоянии 30 м)
До 100 000 люкс: : σ<100 мм (диффузное отражение от черного объекта 10% на расстоянии 10 м, белый лист на расстоянии 30 м)

Угол сканирования

190°

Угловое разрешение

0,25°(360°/1440)

Скорость сканирования

50 мс (частота вращения двигателя: 1200 об/мин)

Интерфейс

Ethernet 100BASE-TX (автоматическое согласование)

Выходной сигнал

2 Выходной сигнал: выход индикации ошибок, выход синхронизации

Индикаторная лампа

Питание (зеленый),
работа/ошибка (оранжевый) : работает (ВКЛ), ошибка (мигает)

Условия окружающей среды
(температура, влажность)

Рабочий диапазон: от -10 до +50 градусов Цельсия
85% отн. влажности (без выпадения росы и замерзания)

Устойчивость к воздействию окружающей среды

Измеренное расстояние будет короче фактического в случае дождя, снега или работы в условиях прямого солнечного света*2

Устойчивость к вибрации

от 10 до 55 Гц, двойная амплитуда 1,5 мм в направлениях X, Y, Z в течение 2 часов.
от 10 до 55 Гц, 19,6 м/с2 качание 2 мин.,
в направлении X, Y, Z, по 1 часу в каждом направлении

Ударопрочность

196 м/с2 по 10 раз в направлениях X, Y, Z

Защищенная конструкция

IP67

Сопротивление изоляции

10 МОм

Вес

800 г

Материал корпуса

Передняя часть корпуса и оптическое окно: поликарбонат
Задняя часть корпуса: алюминий

Размеры (Ш—Г—В)

124 мм—126 мм—150 мм (без соединителя)

*1 Результат измерения в условиях интерференции света (солнечный свет и т.п.) может быть искажен.
*2 Проверьте характеристики датчика для нужных рабочих условий окружающей среды
