серия UTM-30LX-EW

<< В раздел «Лазерные сканеры измерения»



Лазерный сканер измерения с большой рабочей дистанцией и полем зрения, Ethernet


Характеристики

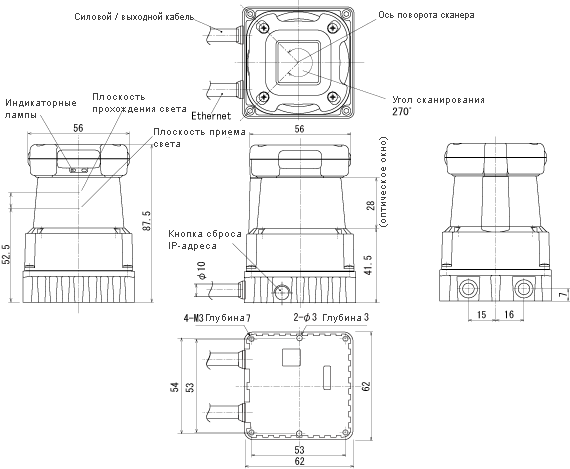

Чертежи
Технические характеристики
Документы

  • Напряжение питания 12 В
  • Расстояние измерения 30 м
  • Поле обзора 270°
  • Интерфейс Ethernet
  • Множественное эхо
  • IP67




Модель

UTM-30LX-EW

Источник света

Лазерный полупроводниковый диод λ = 905 нм, класс лазера 1

Источник питания

12 В пост. тока ± 10%

Ток питания

МАКС.: 1 A, норм.: 0,7 A

Потребляемая мощность

Менее 8 Вт

Диапазон и объект обнаружения

Гарантированный диапазон: от 0,1 до 30 м (белый лист)*2
Макс. диапазон: от 0,1 до 60 м
Мин. ширина обнаружения на расстоянии 10 м: 130 мм (меняется в зависимости от расстояния)

Погрешность

от 0,1 до 10 м: ±30 мм, от 10 до 30 м: ±50 мм (белый лист)*2
До 3000 люкс: белый лист: ±30 мм*1(от 0,1 до 10 м)
До 100 000 люкс: белый лист: ±50 мм*1(от 0,1 до 10 м)

Разрешающая способность измерительной системы и воспроизводимость точности измерений

1 м
от 0,1 до 10 м: σ<10 мм, от 10 до 30 м: σ<30 мм (белый лист)*2
До 3000 люкс: σ=10 мм*1(белый лист до 10 м)
До 100 000 люкс: σ=30*1(белый лист до 10 м)

Угол сканирования

270°

Угловое разрешение

0,25°(360°/1440)

Скорость сканирования

25 мс (частота вращения двигателя: 2400 об/мин)

Интерфейс

Ethernet 100BASE-TX (автоматическое согласование)

Выход

Выход синхронизации, одноточечный

Светодиодный индикатор

Зеленый: питание.
Красный: нормальная работа (горит ровным светом), неполадка (мигает)

Условия окружающей среды
(температура, влажность)

от -10 до +50 градусов Цельсия
Менее 85% отн. влажности (без выпадения росы и замерзания)

Температура хранения

от -25 до +75 градусов Цельсия

Влияние внешних условий

Измеренное расстояние будет короче фактического в случае дождя, снега или работы в условиях прямого солнечного света*2.

Устойчивость к вибрации

от 10 до 55 Гц, двойная амплитуда 1,5 мм в направлениях X, Y, Z в течение 2 часов.
от 55 до 200 Гц, 98 м/с2 качание 2 мин.,
по осям X, Y, Z, по 1 часу в каждом направлении

Ударная прочность

196 м/с2 По 10 раз в направлениях X, Y, Z.

Защищенная конструкция

Оптическое оборудование: IP67 (кроме разъема Ethernet)

Сопротивление изоляции

10 МОм, мегомметр 500 В пост. тока

Вес

210 г (без кабеля)

Корпус

поликарбонат

Внешние размеры
(Ш—Г—В)

62 мм x 62 мм x 87,5 мм
MC-40-3240

*1 В стандартных условиях проверки (В условиях действия прямого солнечного света точность не может быть гарантирована)
*2 В помещении с освещенностью менее 1000 люкс.
    Выполните необходимые проверки в рабочих условиях.
    С помощью методов фильтрации данных уменьшите влияние капель воды при обнаружении объектов под дождем.
