Специальные передачи

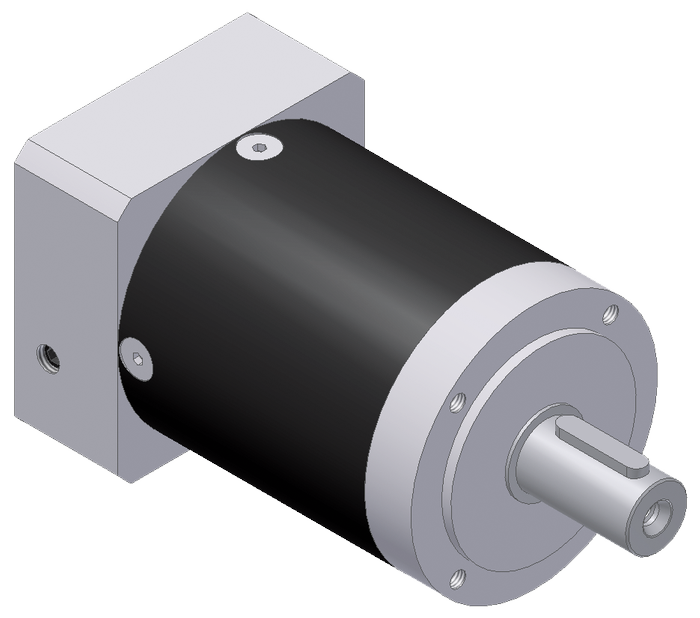

Планетарная передача PLE 80 - Непрерывная работа / периодическая нагрузка до 130 / 208 Нм

PLE 80 - это идеальная экономичная альтернатива планетарным сервопередачам. Двигатель и передача соединяются с помощью съемной муфты и стыковочной втулки. Потери на трение не пренебрежимо малы. Передача подходит для любого применения, допускающих боковой зазор шестерен приблизительно 15 угловых минут.

Характеристики

  • 22 разных передаточных числа, i=(3 … 512)
  • малый боковой зазор шестерен (9-14-16 угл. мин.), (1-2-3) ступени
  • высокая эффективность (96-94-90 %), (1-2-3) ступени
  • высокие допустимые нагрузки на вал (1200 … 950 Н), аксиально-радиальные
  • выходной соосный вал
  • высокий коэффициент кратковременной перегрузки 1,60
  • произвольное положение установки
  • смазка на весь срок службы

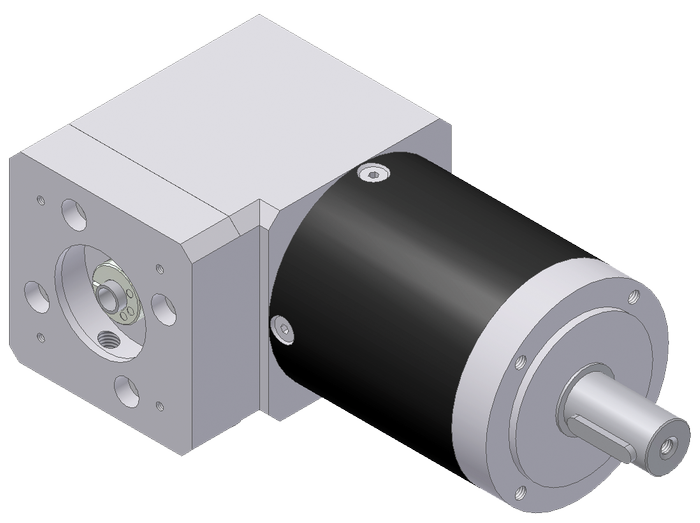

Угловая планетарная передача WPLE 80 - Непрерывная работа / периодическая нагрузка до 130 / 208 Нм

WPLE 80 - это 90° версия передачи PLE 80. Двигатель и передача соединяются с помощью съемной муфты и стыковочной втулки. Потери на трение не пренебрежимо малы. Перед PLE 80 находится коническая передача 1:1. Боковой зазор шестерен увеличивается на угол 6 угловых минут.

Характеристики

  • 22 разных передаточных числа, i=(3 … 512)
  • малый боковой зазор шестерен (15-19-21 угл. мин.), (1-2-3) ступени
  • высокая эффективность (94-92-88 %), (1-2-3) ступени
  • высокие допустимые нагрузки на вал (1200 … 950 Н), аксиально-радиальные
  • отсутствие осевого смещения выходного вала
  • высокий коэффициент кратковременной перегрузки 1,60
  • произвольное положение установки
  • смазка на весь срок службы

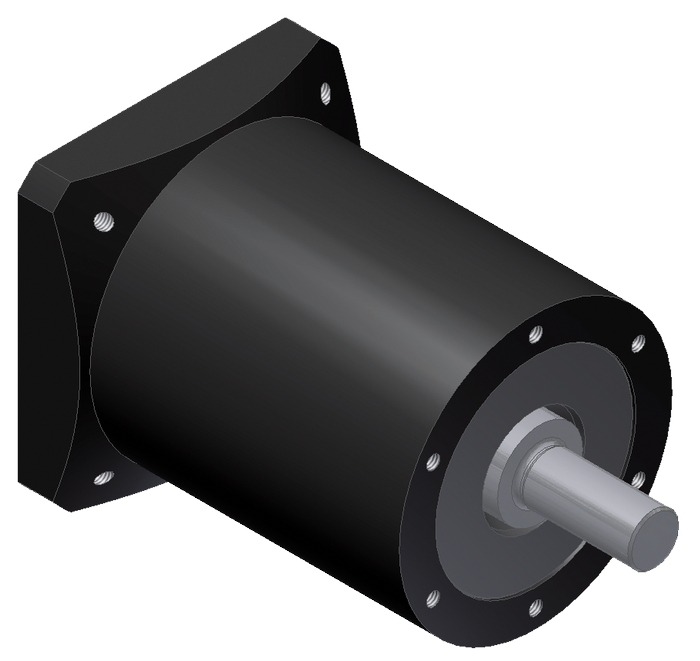

Волновая приводная передача HFUC-14 - Непрерывная работа / периодическая нагрузка до 7,8 / 28 Нм

HFUC-14 - это прецизионная передача без бокового зазора шестерен. Угловые допуски определяются жёсткостью на кручение. Двигатель и шестерня неразъемные и соединены друг с другом. Производительность сильно зависит от нагрузок. Передача идеально подходит для случаев, когда боковой зазор шестерен сервомеханизма недостаточный.

Характеристики

  • 4 разных передаточных числа, i=(30 … 100)
  • отсутствие бокового зазора шестерен
  • высокая зависимость производительности от нагрузок
  • большая допустимая радиальная сила 1500 Н
  • выходной соосный вал
  • высокий коэффициент кратковременной перегрузки 2
  • произвольное положение установки
  • смазка на весь срок службы
