LMPS 34 - Компактные датчики линейных перемещений (магнитострикция) TR-Electronic

Основанные на принципе магнитострикции системы измерения линейных перемещений TR-Electronic бесконтактно и без износа, обнаруживают положение движущихся частей оборудования.

В настоящее время TR-Electronic предлагает как высококачественное решение LM_I 46 с разрешением 0,001 мм и  промышленным Ethernet, так и  более простые решения на базе LM_B 48, экономически эффективным в диапазоне измерений 2,5 м и разрешения 0,1 мм.

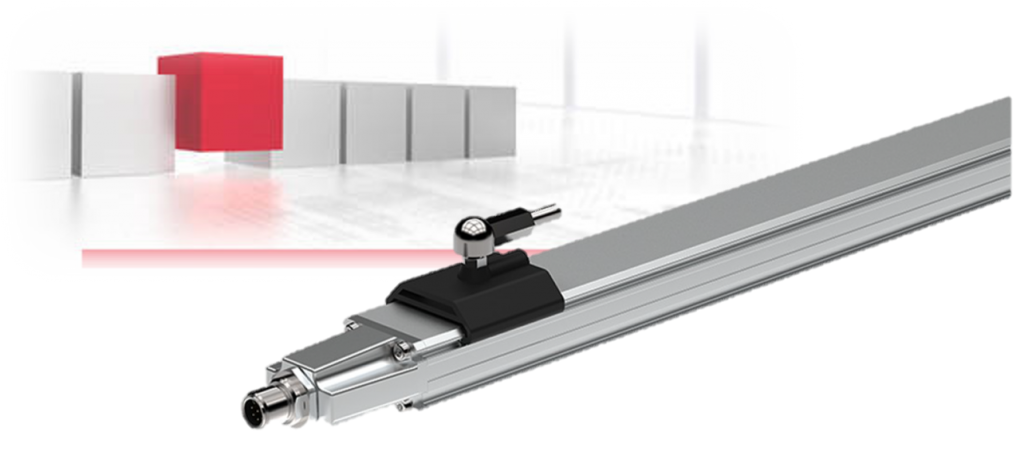

Новая серия датчиков линейных перемещений LM_S 34 закрывает разрыв между этими двумя сериями. Датчик линейных перемещений LMPS 34 имеет корпус с плоским профилем для установки на станки, диапазон измерения длины до 3 м с шагом 5 мм, разрешение 0,01 мм и может быть оснащена наиболее важными интерфейсами. Как и все магнитострикционные измерительные системы TR-Electronic, LMRS 34 работает полностью без износа, положение передается подвижным постоянным магнитом.

Магниты доступны в виде ползунков, скользящих по корпусу профиля LMRS 34, или в виде блочных магнитов, которые руководствуются механикой измеряемой оси. Это решение даже позволяет «перекрывать» конец датчика и реализовать инновационные концепции машин, в которых используется одна и та же система датчиков, например, для точного позиционирования различных держателей заготовок в ячейке обработки.

LMPS может выводить измеренное значение через SSI или аналоговый интерфейс. С интерфейсами CANopen или IO-Link LMPS 34 может одновременно определять положение до 3 магнитов, например, обнаруживать положение до трех кареток по линейной оси только с одним датчиком. Нулевая точка, масштабирование и направление отсчета могут быть установлены на всех LMPS 34. В зависимости от интерфейса, это делается через заданный вход, через сервисный интерфейс или напрямую через шину. CANopen и IO-Link также предоставляют дополнительные фактические значения и предоставляют исчерпывающую информацию о состоянии измерительной системы.

Модели, доступные для заказа:

• Датчик линейных перемещений LMPS34 - A(L)

• Датчик линейных перемещений LMPS34 - CO(L)

• Датчик линейных перемещений LMPS34 - IO-Link(L)

• Датчик линейных перемещений LMPS34 - SSI(L)

Документация:

• Брошюра Серия LM_S34 - Компактные  датчики линейных перемещений TR-Electronic для стандартных приложений
