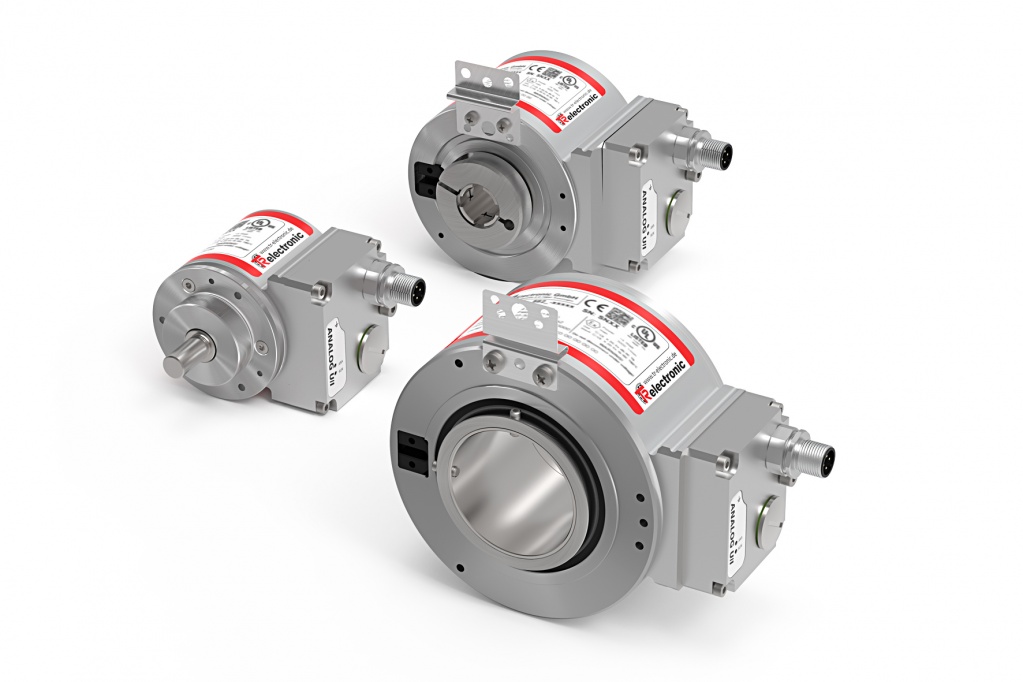

26.08.2020 Абсолютные энкодеры TR-Electronic

Даже в эпоху промышленного Ethernet, IO-Link и Industry 4.0 передача аналоговых сигналов по-прежнему широко распространена и используется в новых системах. Это дешевая альтернатива с точки зрения управления, если желаемое разрешение подходит для аналоговой передачи сигналов. Даже самые простые контроллеры имеют аналоговые интерфейсы, которые можно использовать для простой обратной связи по положению или скорости на больших расстояниях.



Аналоговый интерфейс TR-Electronic в последней серии энкодеров по-настоящему универсален. Многооборотный сигнал положения может использоваться как основная переменная для 16-битного ЦАП. Также можно использовать сигнал скорости. Когда значение позиции выбрано, начальная и конечная точки преобразованного диапазона могут быть свободно установлены в пределах всего многооборотного диапазона измерения. Можно также настроить вывод аналогового сигнала: напряжение (0..10V, -10..10В) или ток (0..20мA, 4..20мA). Как текущий интерфейс с «живым нулем», аналоговый интерфейс обеспечивает очень эффективный метод безопасной передачи. Интерфейс реального нуля надежно, без протоколов и программного обеспечения всего по двум проводам, контролирует как работу энкодера, так и обрыв провода.


Желаемые настройки можно выбрать либо на ПК с помощью собственного программного обеспечения TR-Electronic, либо, без каких-либо дополнительных средств, непосредственно с помощью кнопки на устройстве. Кнопка и индикатор обратной связи защищены колпачком, который во время работы должен быть закрыт для обеспечения герметичности. Сначала устанавливается тип выхода (0..20 мА, 4..20 мА, 0..10 В, -10 .. + 10 В), а затем масштабирование определяется путем обучения начальной и конечной точки желаемого диапазона движения. Обратная связь визуализируется с помощью многоцветных светодиодов.

Благодаря модульной концепции
энкодеров TR-Electronic последнего поколения, аналоговый интерфейс доступен для всех моделей. Магнитное обнаружение обеспечивает достаточное разрешение даже для позиционирования на несколько оборотов, оптическое обнаружение с высоким разрешением обеспечивает достаточное разрешение положения для управления аналоговым сигналом даже при минимальных диапазонах движения.

Все механические варианты доступны с новым аналоговым интерфейсом: диаметр 58 со сплошным валом, полым валом с заглушкой и сквозным полым валом - до 15 мм, размер 80  со сквозным полым валом - до 27 мм, размер 110 со сквозным полым валом - до 50 мм .

Продукция:




Абсолютный энкодер CMV582 - Аналоговый

(C) Компактный энкодер, (V) Сплошной вал, аналоговый


Абсолютный энкодер CMS582 - АналоговыйАбсолютный энкодер CMS582 - Аналоговый

(C) Компактный энкодер, (S) Глухой вал, аналоговый


1.pngАбсолютный энкодер CEV582 - Аналоговый

(C) Компактный энкодер, (V) Сплошной вал, аналоговый


Абсолютный энкодер CEH582 - АналоговыйАбсолютный энкодер CEH582 - Аналоговый

(C) Компактный энкодер, (H) Полый вал, аналоговый


2.pngАбсолютный энкодер CES582 - Аналоговый

(C) Компактный энкодер, (S) Глухой вал, аналоговый



Абсолютный энкодер CEH1102 - Аналоговый

(C) Компактный энкодер, (H) Полый вал, аналоговый



Абсолютный энкодер CEH802 - Аналоговый

(C) Компактный энкодер, (H) Полый вал, аналоговый
